Maschine anschließen
33

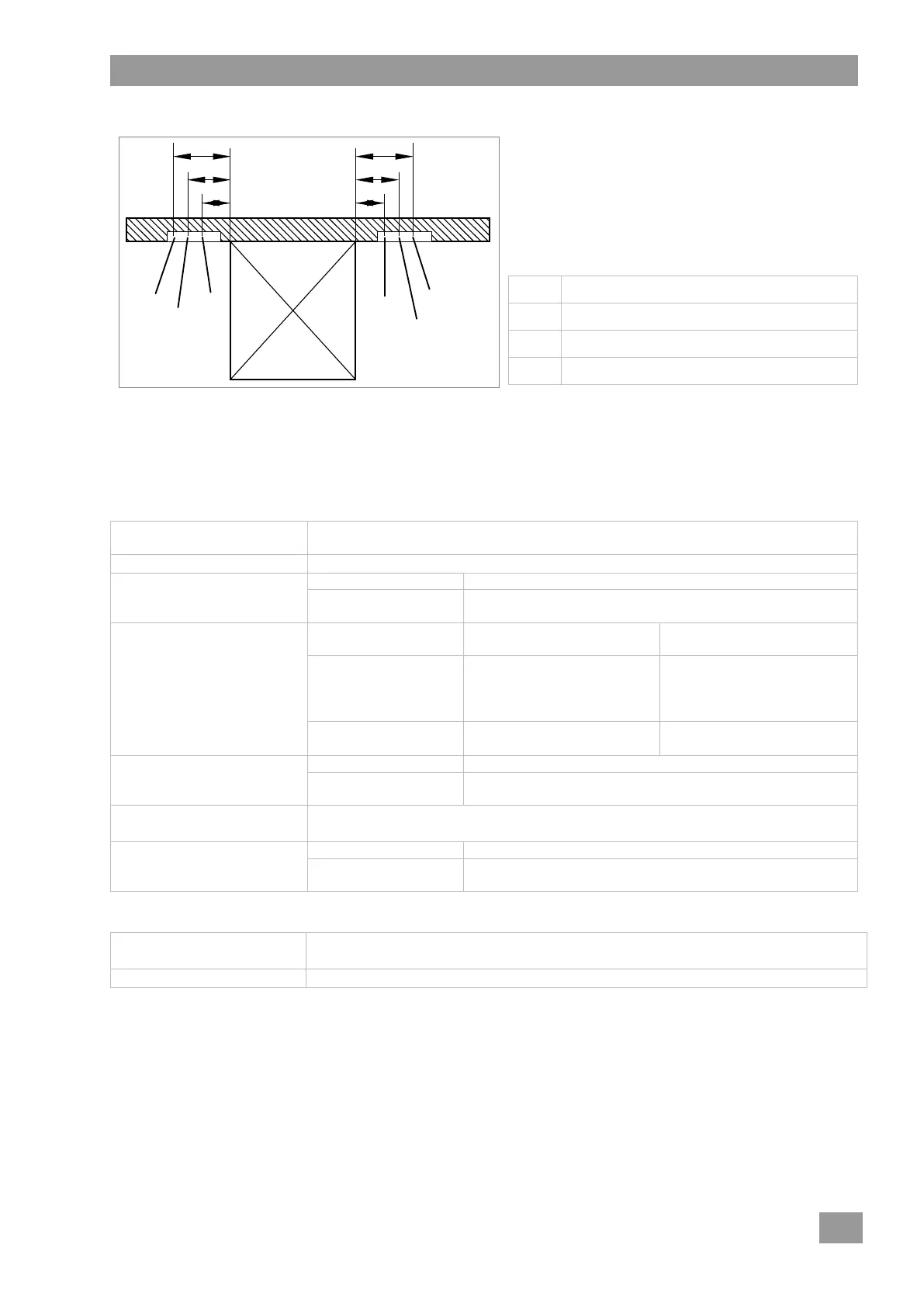

16.3 Installationsplan
WICHTIG
Die Anschlüsse links oder rechts neben der Ma-
schine vorsehen.
Die genauen Maße unter Berücksichtigung der
örtlichen Gegebenheiten festlegen.
EZ
Elektroanschluss
A
Abwasseranschluss
TWw
Frischwasseranschluss
16.4 Wasseranschluss
Die wassertechnische Sicherheit ist gemäß DIN EN 61770 ausgeführt. Die Maschine kann ohne Zwischen-
schaltung einer weiteren Sicherheitseinrichtung mit der Frischwasserleitung verbunden werden.
Frischwasseranschluss (G ¾“ Außengewinde)
Position
ca. 400 mm über fertigem Fußboden
neben der Maschine
Wasserqualität
Das Frischwasser muss in mikrobiologischer Hinsicht Trinkwasserqualität besitzen
Zulaufwassertemperatur
Standard
max. 60 °C
PTD 701 AE RO,
PTD 702 AE RO
max. 35 °C
Wasserhärte
Maschinen ohne
eingebauten Enthärter
Maschinen mit
eingebautem Enthärter
Standard
 3 °dH (3,8 °e /
5,34°TH / 0,54 mmol/l)
Empfehlung, damit die Ma-
schine nicht verkalkt.
 31 °dH (37,6 °e /
53,4°TH / 5,35 mmol/l)
PTD 701 AE RO,
PTD 702 AE RO
 35 °dH (43,9 °e; 62,3 °TH;
6,3 mmol/l)
—
Mindestfließdruck
Standard
100 kPa (1,0 bar)
PTD 701 AE RO
PTD 702 AE RO
140 kPa (1,4 bar)
Maximaler Eingangsdruck
(Staudruck)
600 kPa (6,0 bar)
Durchflussmenge
Standard
mind. 4 l/min
PTD 701 AE RO,
PTD 702 AE RO
mind. 4 l/min
Abwasseranschluss
Position
max. 600 mm über fertigem Fußboden
neben der Maschine
Ausführung
Siphon bauseitig
TWw
EZ
100*
A
200*
300*
TWw
EZ
A
100*
200*
300*
