Miele PTD 701 - Installatieschema; Watertoeaansluiting

Apparaat aansluiten
201

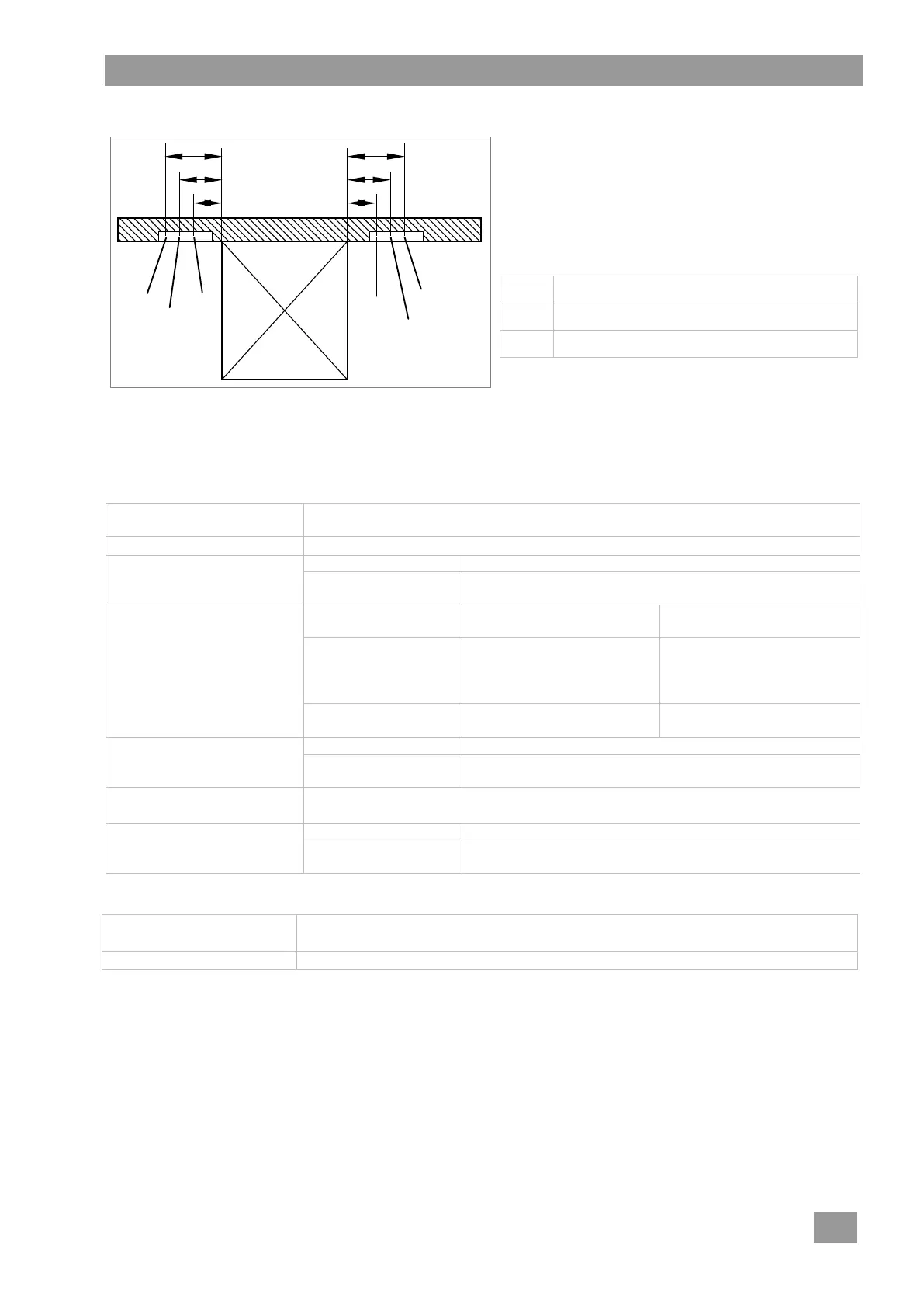

16.3 Installatieschema
BELANGRIJK
De aansluitingen moeten links of rechts naast het
apparaat zijn gemonteerd.
De exacte maatvoering moet worden afgestemd
op de omstandigheden ter plaatse.
EZ
Elektrische aansluiting
A
Afvoerwateraansluiting
TWw
Watertoevoeraansluiting
16.4 Watertoeaansluiting
De watertechnische veiligheid is uitgevoerd conform DIN EN 61770. Het apparaat kan zonder tussenschake-
ling van een ander veiligheidssysteem op de waterleiding worden aangesloten.
Watertoevoeraansluiting (G¾", buitendraad)
Positie
Ca. 400 mm boven afgewerkte vloer
Naast het apparaat
Waterkwaliteit
Het schone water moet in microbiologisch opzicht van drinkwaterkwaliteit zijn.
Toevoerwatertemperatuur
Standaard
max. 60 °C
PTD 701 AE RO,
PTD 702 AE RO
max. 35 °C
Waterhardheid
Apparaat zonder
ingebouwde ontharder
Apparaat met
ingebouwde ontharder
Standaard
 3 °dH (3,8 °e /
5,34 °TH; 0,54 mmol/l)
Aanbeveling, zodat het appa-
raat niet verkalkt.
 31 °dH (37,6 °e /
53,4 °TH; 5,35 mmol/l)
PTD 701 AE RO,
PTD 702 AE RO
 35 °dH (43,9 °e; 62,3 °TH;
6,3 mmol/l)
—
Minimale dynamische wa-
terdruk
Standaard
100 kPa (1,0 bar)
PTD 701 AE RO,
PTD 702 AE RO
140 kPa (1,4 bar)
Maximale inlaatdruk
(statische waterdruk)
600 kPa (6,0 bar)
Doorstroomhoeveelheid
Standaard
min. 4 l/min
PTD 701 AE RO,
PTD 702 AE RO
min. 4 l/min
Afvoerwateraansluiting
Positie
Max. 600 mm boven afgewerkte vloer
Naast het apparaat
Uitvoering
Bouwzijdige sifon
TWw
EZ
100*
A
200*
300*
TWw
EZ
A
100*
200*
300*
