2.4 Anschließen des Stromkabels
Schließen Sie die Stromkabel der Lampen-Spannungsversorgung und des Projektors an.
Warnung
 Lesen Sie diesen Abschnitt vor dem Herstellen der Verbindungen
sorgfältig durch, und schließen Sie die Kabel anhand der
ordnungsgemäßen Verfahren an. Falsche Handhabung kann zu
schweren oder sogar tödlichen Verletzungen durch Brand oder einen
elektrischen Schlag führen.
Achtung
 Bevor Sie die Stromkabel anschließen, prüfen Sie, ob die Hauptstromschalter
des Projektors und der Lampen-Spannungsversorgung ausgeschaltet sind.
Stellen Sie die Verbindungen bei ausgeschaltetem Netzstrom her.
 Beauftragen Sie einen Fachmann mit der Installation die Stromzufuhr von der
Stromversorgungsanlage des Gebäudes zum Aufstellort des Projektors.
 Erden Sie das Gerät, um die Sicherheit zu gewährleisten. Um elektrische
Schläge zu vermeiden beauftragen Sie einen Fachmann mit der Erdung und
den damit verbundenen Arbeiten.
Stellen Sie sicher, dass das Gerät geerdet ist, bevor Sie Strom zuführen.

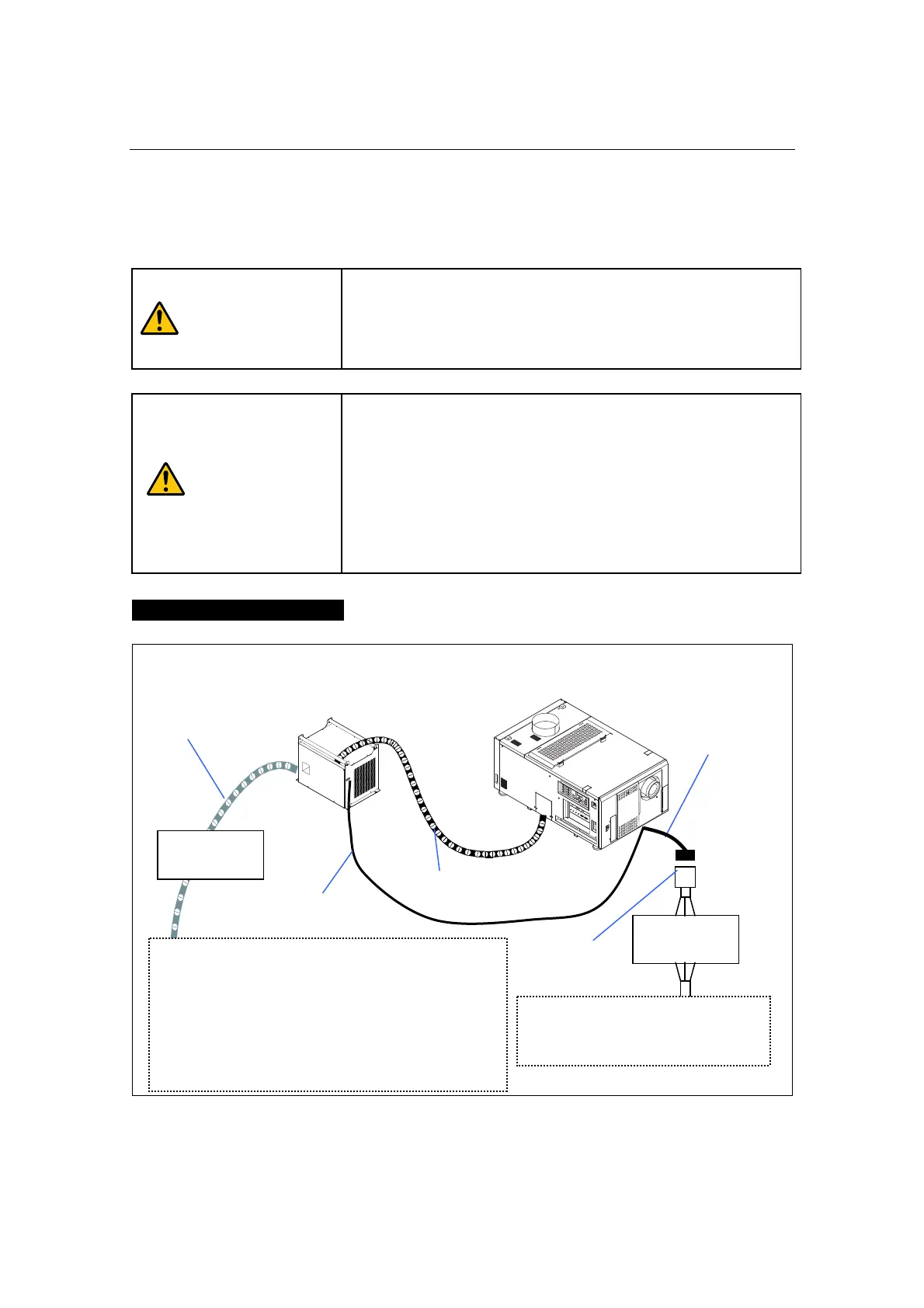

Verbindungsschema
Hinweis 1: NC-32PS01 ist dreiphasig und NC-32PS02 ist einphasig.
Hinweis 2: Das Netzkabel ist nicht als Zubehör beigefügt.
Ein Kabel können Sie bei Ihrem Händler/Lieferanten erwerben.
Netzkabel
(einphasig)
(Hinweis 1)
1
2
3
4
5
LAM
P
M
ENU E
NTE
R
D
O
U
S
E
R
K
EY
LO
CK
E
XIT
IM
B
6
7
8
Netzkabel
(Hiweis 1, Hinweis 2)
Lampen-Spannungsversorgung
(NC-32PS01/ NC-32PS02)
Projektorkopf
(NC3200S/NC3200S-A/NC3240
Schnittstellenkabel
(beiliegend)
Lampenstromkabel
(beiliegend)
Ausschalter
Ausschalter
Elektrosteckdos
An den Gebäude-Netzanschluss
anschließen
100-240 V AC, einphasig, 50/60 Hz
An den Gebäude-Netzanschluss anschließen
•NC-32PS01
200-230 V AC, dreiphasig, 50/60 Hz (Dreipoliges Kabel)
ODER
380-415 V AC, dreiphasig, 50/60Hz (Dreipoliges Kabel)
- Typ Spannungswahlschalter
•NC-32PS02
AC 200 V ein
p
hasi
g,
50/60 Hz
