2. Setting Up Your Projector
70

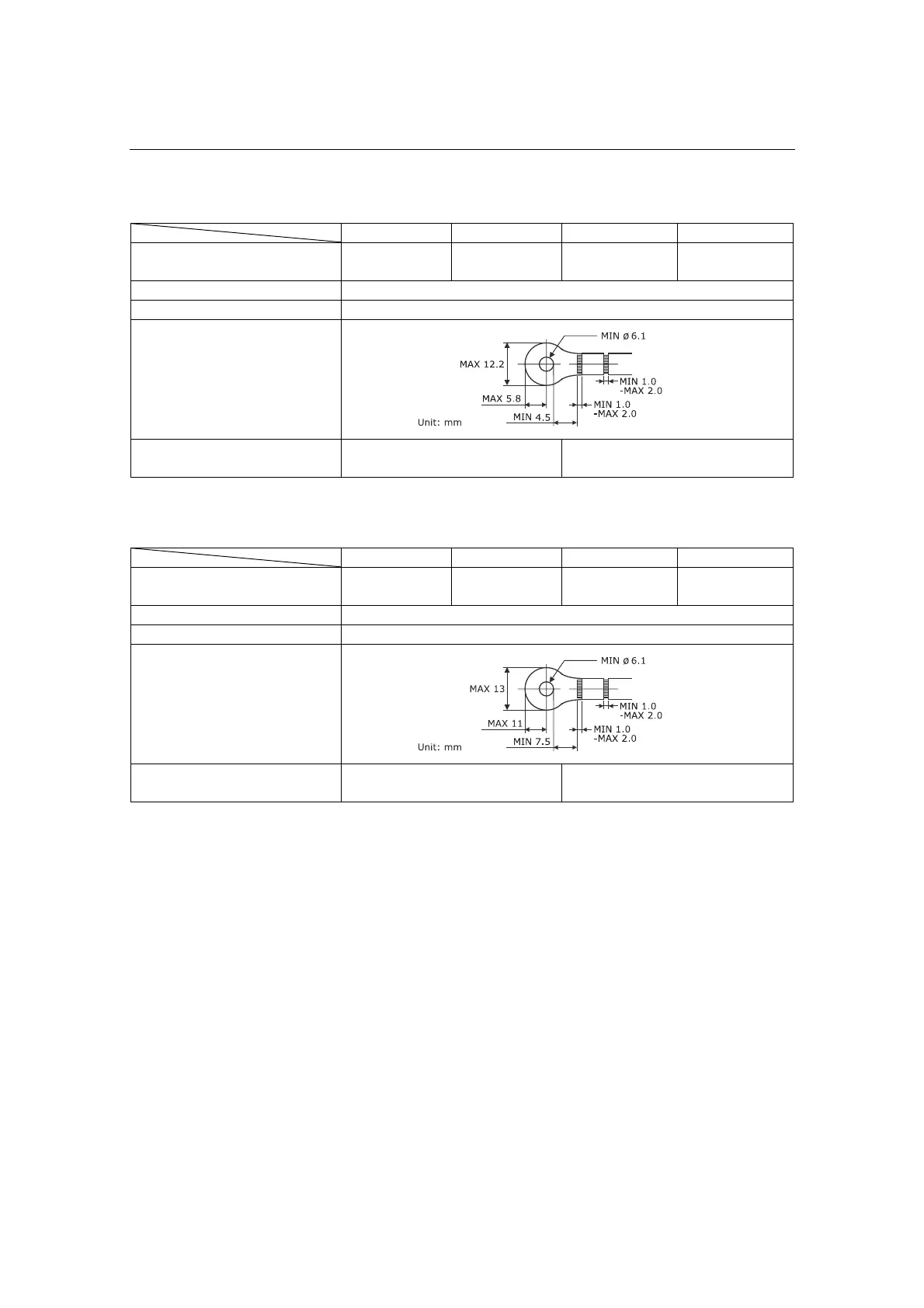

Netzklemme (Schwarz)
JIS IEC/EN UL CSA
Leiterquerschnitt kompatibler Kabel
(bei Verwendung lötfreier Anschlussklemmen)
14 mm
2
14 mm
2
AWG6 oder
AWG8
AWG6 oder
AWG8
Abmessungen lötfreier Anschlussklemmen
M5 x 10
Anzugsmoment
2,0 bis 2,5 Nm
Abmessungen lötfreier Anschlussklemmen
Empfohlene Modelle für lötfreie
Anschlussklemmen (J.S.T-Teile)
Modell R8-5 Bei AWG6: Modell R14-5
Bei AWG8: Modell R8-5
J.S.T: J.S.T. Manufacturing Co. Ltd.
Erdungsklemme (Grün/gelb)
JIS IEC/EN UL CSA
Leiterquerschnitt kompatibler Kabel
(bei Verwendung lötfreier Anschlussklemmen)
14 mm
2
14 mm
2
AWG6 oder
AWG8
AWG6 oder
AWG8
Abmessungen lötfreier Anschlussklemmen
M6 x 15
Anzugsmoment
3,5 bis 5,0 Nm
Abmessungen lötfreier Anschlussklemmen
Empfohlene Modelle für lötfreie
Anschlussklemmen (J.S.T-Teile)
Modell 8-8NS Bei AWG6: Modell R14-6
Bei AWG8: Modell 8-8NS
J.S.T: J.S.T. Manufacturing Co. Ltd.
