64
AARDING
L2
(ROOD OF WIT)
AARDING
L1
(BLAUW)
220-240V
STROOMVOEDING
Bekabeling
De bekabeling van de controller van de SuperFlo
®
VS Variable Speed pomp moet aan de plaatselijke versie van de
nationale elektrische voorschriften voldoen. Een erkende, gekwaliceerde elektricien moet de kabels op dit product
aanbrengen.
De controller is ontworpen om met een eenfasige spanning van 220-240 V te werken.
Het ontwerp van de pomp maakt het mogelijk om ze met een naakte kabel of met een snelverbinding aan te sluiten.
De snelverbinding is 6,35 mm groot en aanvaardt elke overeenstemmende connector die in de handel verkrijgbaar is.
Wanneer de kabel direct op de pomp aangesloten wordt, moet de isolatie van de kabel over een lengte van ongeveer
8 mm verwijderd worden. Het klembok aanvaardt volle of in elkaar gewikkelde kabels met een dikte tot 4,0 mm². De
schroef voor de hoofdaansluitingen moet met een koppel van 1,15 Nm aangedraaid worden.
Pin # Kabelkleur Beschrijving
L1 Blauw Hot 1
L2 Rood/wit Hot 2
Aardingschroef Groen/geel Aarding

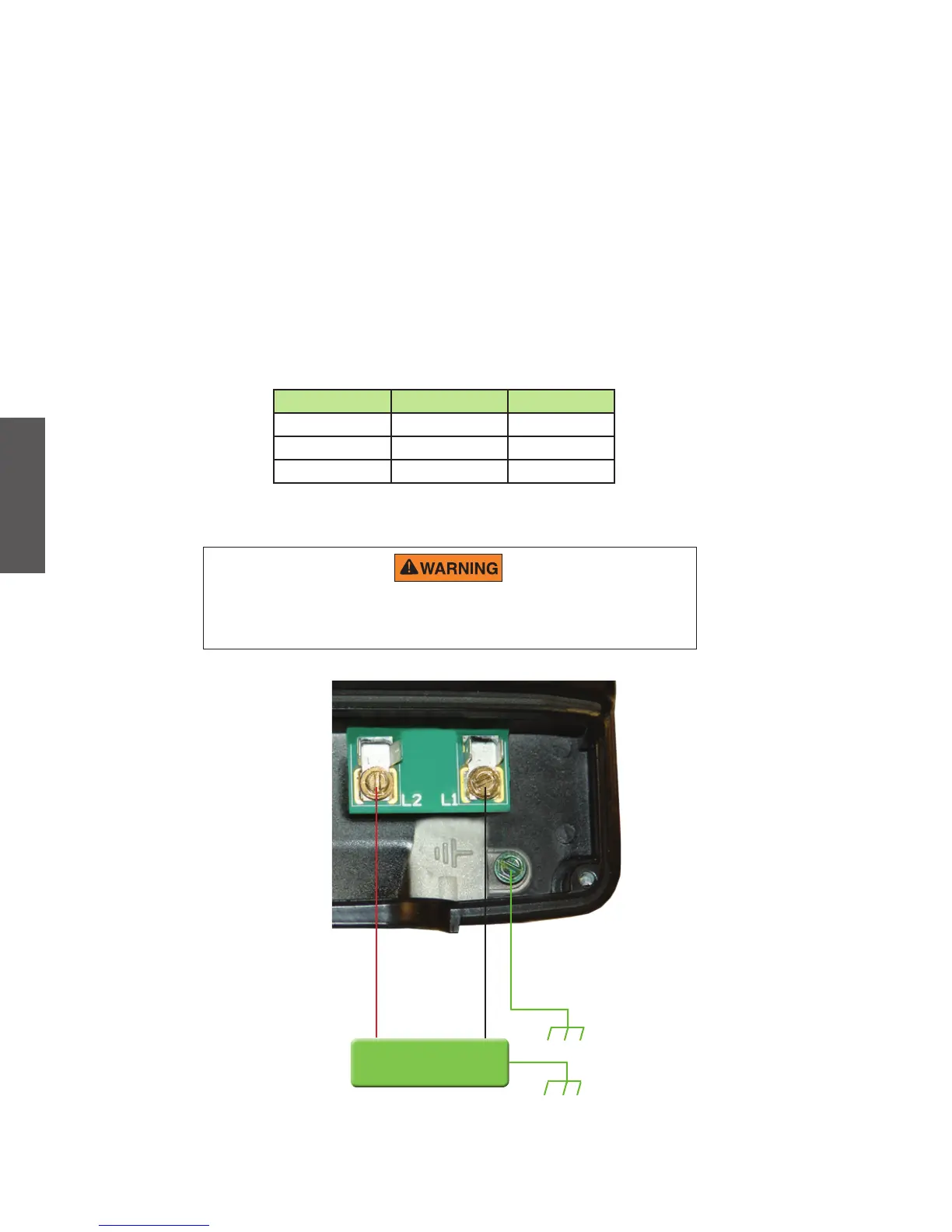

Illustratie 5: aansluitschema
Tabel 3: hoofdaansluitingen
De stroomvoorziening moet uitgeschakeld zijn wanneer u elektrische onderdelen installeert,
onderhoudt of repareert. Volg alle waarschuwingslabels op de bestaande uitrusting en de pomp en
in deze installatie-instructies.
