De toegang tot deze klemblokken ligt dicht bij de hoofdaansluitingen waarop een spanning heerst die, wanneer er
contact mee gemaakt wordt, tot lichamelijke letsels of tot schade aan de uitrusting kan leiden. De stroomvoeding
moet uitgeschakeld zijn wanneer u toegang tot die zone wenst.
Externe voeding:
18-30V AC (24V AC+/- 20%)
9-30V DC (12/24V DC +/- 20%)

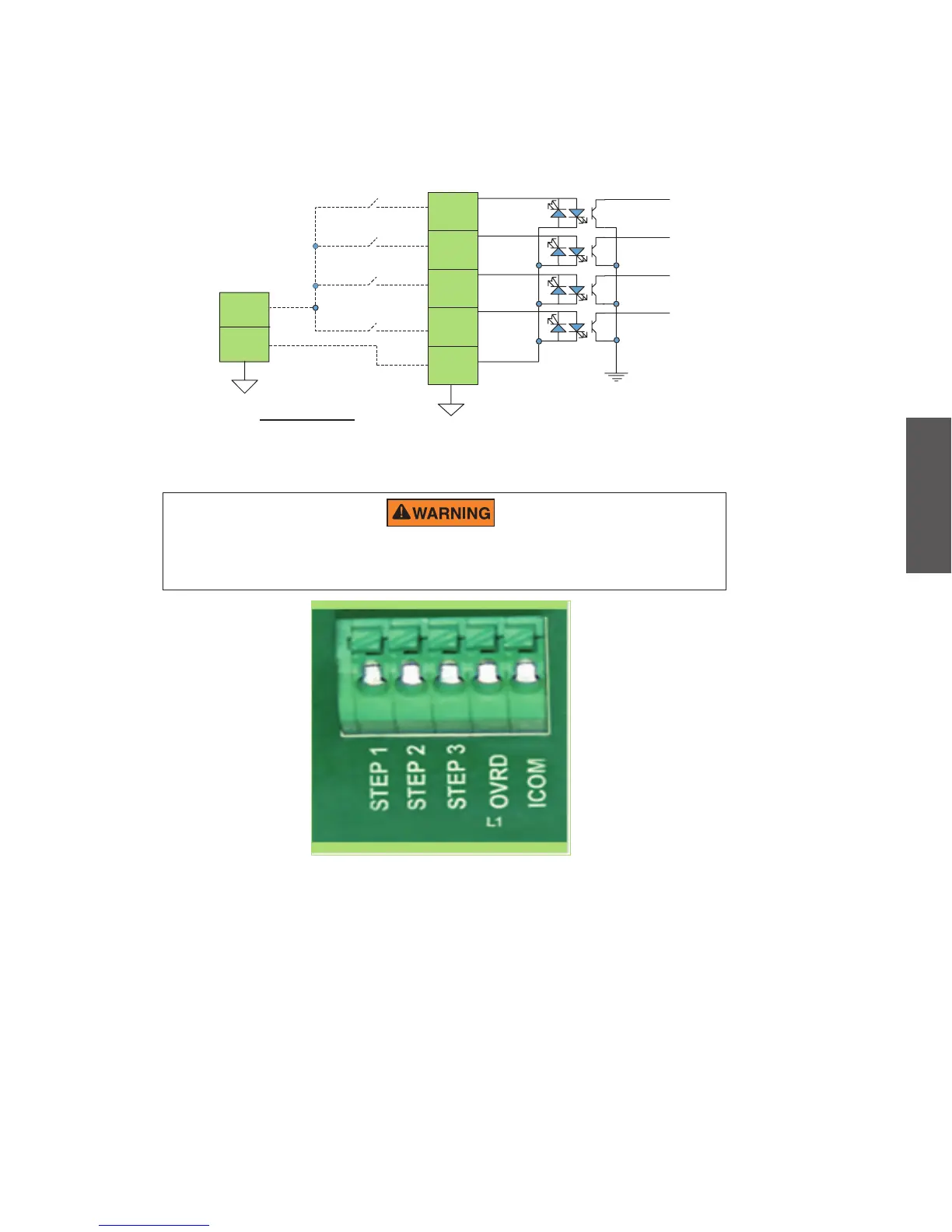

Illustratie 6: kabelschema voor automatische regelsystemen
UI DIGITAL
INPUT CONNECTOR
J202
STEP 1
(pin 1)
STEP 2
(pin 2)
STEP 3
(pin 3)
OVER RIDE
(pin 4)
COMMON
(pin 5)
Vac or
VDC
GND
EXTERNAL SUPPLY
Automation System or
Solar System Controller
Controller van de pomp
Illustratie 7: aansluiting voor automatische regelsystemen
Nederlands

Pentair SuperFlo VS Specifications

General

Horsepower	1.5 HP
Control	Digital
Energy Efficiency	ENERGY STAR Certified
Warranty	1-year limited warranty
Motor Type	Permanent Magnet Motor
Maximum Head	50 feet
Speed Range	Variable Speed
Type	Variable Speed
Union Connection	2-inch
Port Size	2-inch
