IC7700: FLI2200, Digital Board 1.5, Deinterlacer
Pin description

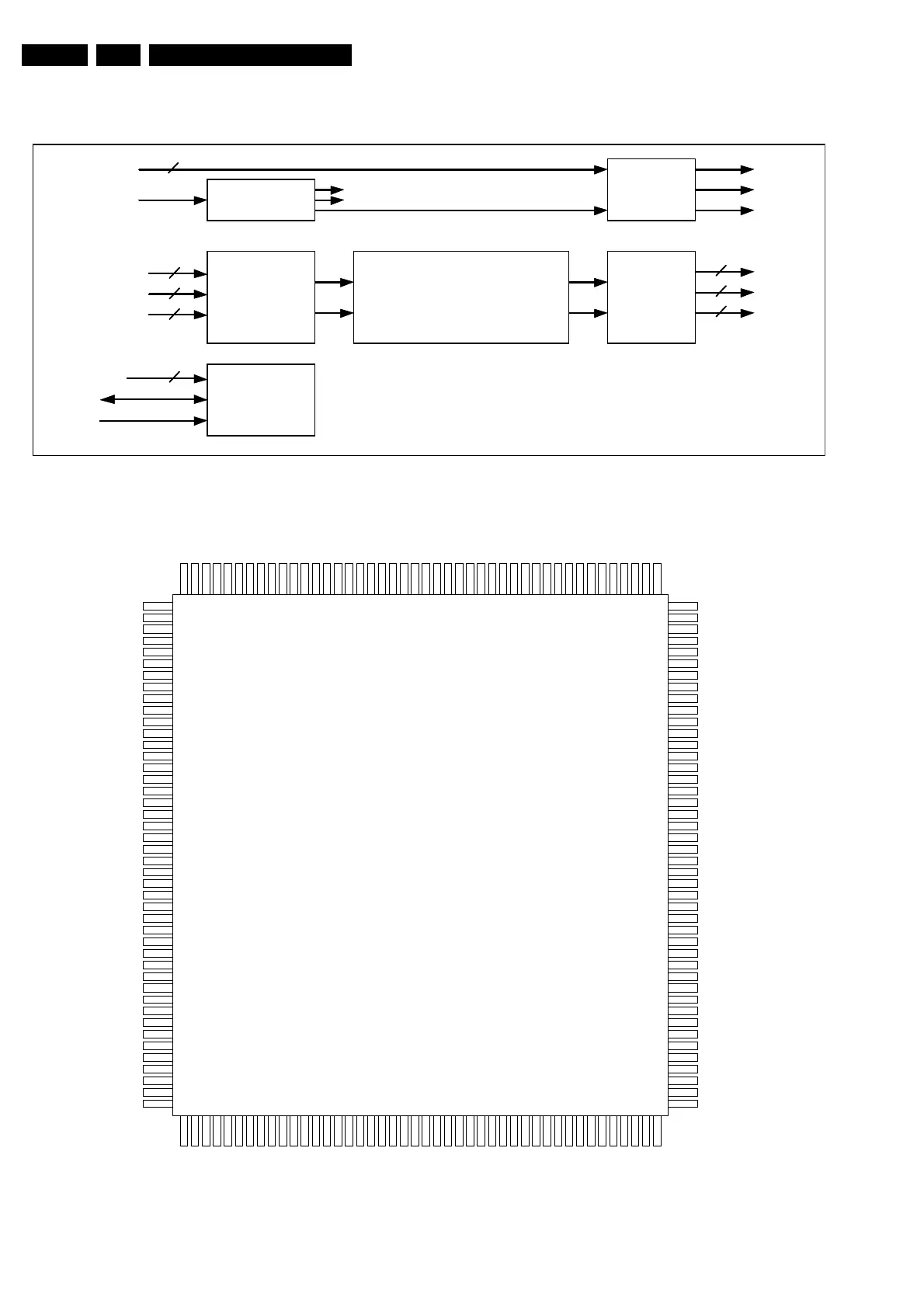

Simplified Block Diagram
DATA5
DATA6
DATA7
DATA8
DATA9
DATA10
DATA11
DATA12
DATA13
DATA14
DATA15
DATA16
DATA17
DATA18
DATA19
DATA20
VDD33
VSS
VDD33
VSS
DATA21
DATA22
DATA23
DATA24
DATA25
DATA26
DATA27
DATA28
DATA29
VDD33
VSS
ADDR3
ADDR2
ADDR1
ADDR0
VDD25
VSS
DATA0
DATA1
DATA2
DATA3
DATA4
HSYNCREFI
VSYNCREFI
1
10
20
30
40
50
60
70
80
130
120
110
100
90
140
150
160
170
VDD33
VSS
B/CbIN0
B/CbIN1
B/CbIN2
B/CbIN3
B/CbIN4
B/CbIN5
B/CbIN6
B/CbIN7
B/CbIN8
B/CbIN9
FIELDIN
VDD25
VSS
G/YIN0
G/YIN1
G/YIN2
G/YIN3
G/YIN4
G/YIN5
G/YIN6
G/YIN7
G/YIN8
G/YIN9
R/CrIN0
R/CrIN1
R/CrIN2
R/CrIN3
R/CrIN4
R/CrIN5
R/CrIN6
R/CrIN7
R/CrIN8
R/CrIN9
VDD33
VSS
PIXCLK
TEST4
DADDR1
AVDD
AVSS
TEST3
TEST2
NOMEM
OE
IFORMAT2
IFORMAT1
IFORMAT0
OFORMAT2
OFORMAT1
OFORMAT0
N/P/IN/OUT
VDD33
VSS
VDD33
VSS
G/YOUT9
G/YOUT8
G/YOUT7
G/YOUT6
G/YOUT5
G/YOUT4
G/YOUT3
G/YOUT2
G/YOUT1
G/YOUT0
VDD33
VSS
R/CrOUT9
R/CrOUT8
R/CrOUT7
R/CrOUT6
R/CrOUT5
R/CrOUT4
R/CrOUT3
R/CrOUT2
R/CrOUT1
R/CrOUT0
VREFO
HREFO
VDD25
VSS
VSYNC/CREFO
H/CSYNCO
B/CbOUT9
B/CbOUT8
B/CbOUT7
B/CbOUT6
B/CbOUT5
B/CbOUT4
B/CbOUT3
B/CbOUT2
B/CbOUT1
B/CbOUT0
VDD33
VSS
VDD25
VSS
FSYNC
TEST1
FILM
TEST0
TESTO1
TESTO0
VDD33
VSS
CCLKO
YCLKO
MEMCLKO
WEN
RASN
CASN
VDD33
VSS
DADDR0
MODE
SDA
SCL
RESETB
VDD33
VSS
BSEL
VDD33
VSS
ADDR10
ADDR9
ADDR8
ADDR7
ADDR6
ADDR5
ADDR4
10
RGB /YUV/
YCrCb /D1
Input
Signal
Formatter
Output
Signal
Formatter
Ext. Syncs
Sync
Generator
YU V/
RGB/
YCrCb
Sync
Out
10
Control
Interface and
Registers
SCL
SDA
PIXCLK
PLL/Clock
Generator
DADDR
2
Deinterlacer Core with DCDi™,
Motion Compensation,Film
Mode Detection
and Bad Edit Correction
10
RGB /YUV/
YCrCb /D1
Input
Signal
Formatter
Output
Signal
Formatter
Ext. Syncs
Sync
Generator
YU V/
RGB/
YCrCb
Sync
Out
10
Control
Interface and
Registers
SCL
SDA
PIXCLK
PLL/Clock
Generator
DADDR
2
Deinterlacer Core with DCDi™,
Motion Compensation,Film
Mode Detection
and Bad Edit Correction
