35
The viewfinder assembly is now partially exposed for inspection, cleaning or adjustment
(Figure 4-9)
.
Note: Do not turn screws without first determining if they are adjusting screws.
Refer to Section 5 before attempting adjustments.

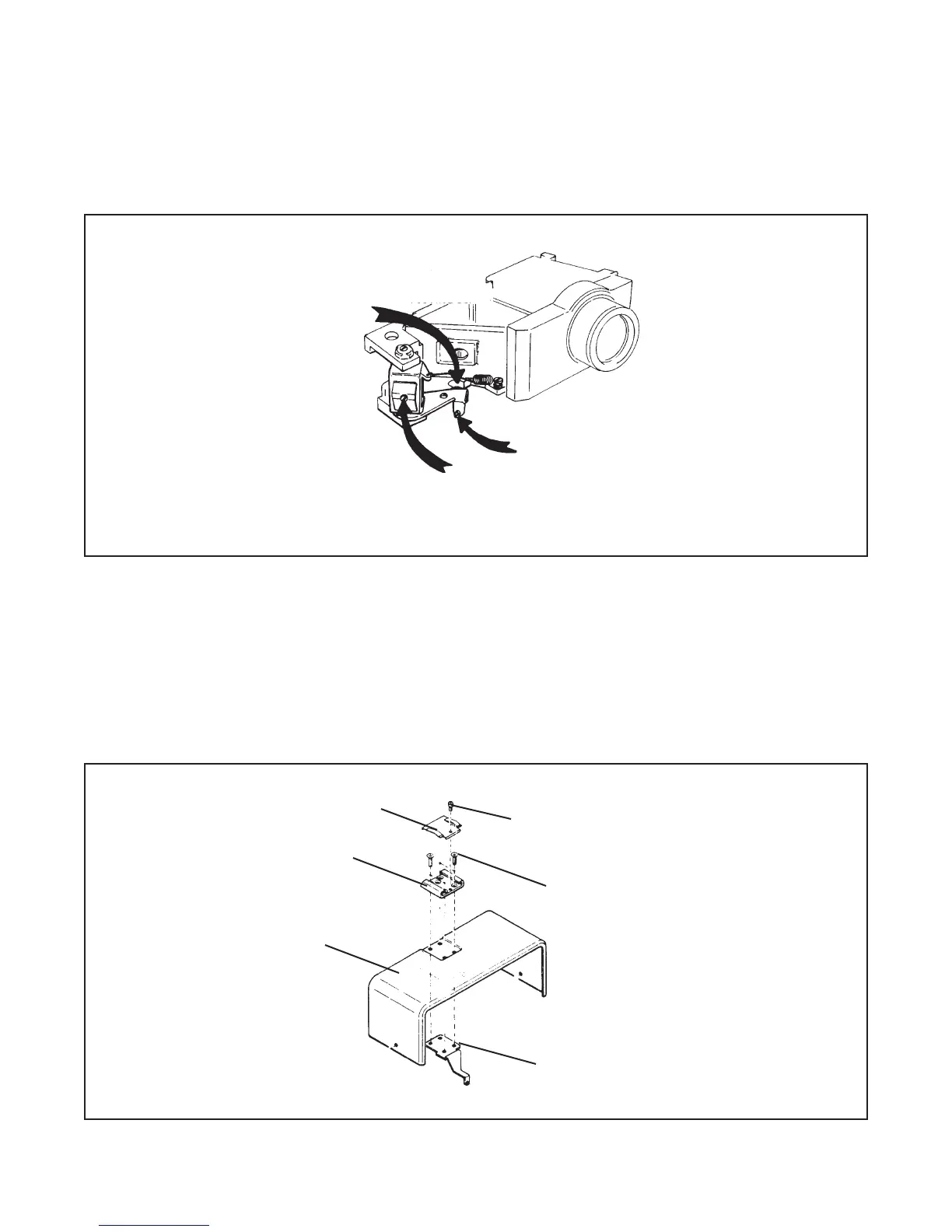

Figure 4-9. Location of rangefinder adjusting screws
Removing Accessory Shoe (Figure 4-10)
Remove stopper screw. Slip shoe cover off shoe. Remove four (4) screws holding shoe and
holder plate to top cover.
Figure 4-10. Removing shoe and holder plate
Near Distance Range
Adjusting Screw
Topside
Adjusting Screw
Infinity Range
Adjusting Screw
Stopper Screw
Shoe Cover
Screw (4)
Shoe
Cover
Holder Plate
