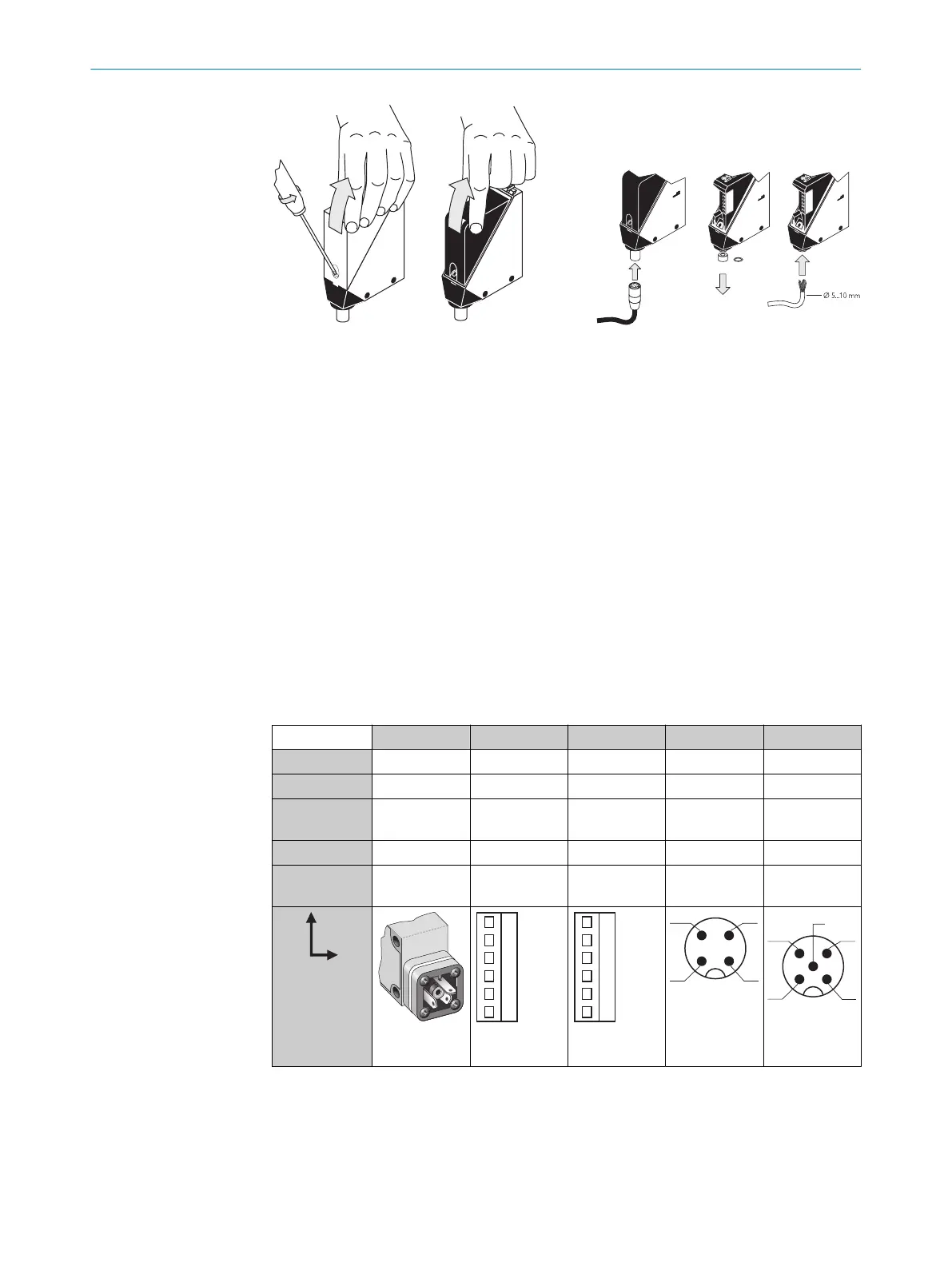

Рисунок 65: Открытие датчика Рисунок 66: Подключение электропитания
Подавайте и включайте напряжение питания только после подключения всех
электрических соединений.
Пояснения к схеме подключений (таблицы, Глава 110.1 и см. "WT34-Rxxx",
страница 124):
Alarm = выход сигнала тревоги (см. таблица 82 и Дополнительные функции)
n. c. = не подключен
NC = размыкающий контакт
NO = замыкающий контакт
Q/Q = переключающие выходы
TE/Test = тестовый вход (см. таблица 82 и Дополнительные функции)
110.1
WT34-Bxxx, WT34-Vxxx
U
B
: 10 ... 30 В пост. тока, см. "Технические характеристики", страница 130
Таблица 82: пост. ток
WT34- B3x3 B2x0 V2x0 B4x0 V5x0
1 + (L+) + (L+) + (L+) + (L+) + (L+)
2 - (M) - (M) - (M) Проверка Проверка
3
Q/Q
- Alarm/Сигнал
тревоги
- (M) - (M)
4 -
Q/Q Q/Q Q/Q Q/Q
5 - Проверка Проверка - Alarm/Сигнал
тревоги
I
N
= 4 A
1 2 3 4 5
0,14 ...
1,5 мм
2
I
N
= 4 A
1 2 3 4 5
0,14 ...
1,5 мм
2
I
N
= 4 A
1
2
4 3
1
2
5
4 3
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ 110
8009202.11O1 | SICK
Subject to change without notice
123
