commutation sur l’objet, p. ex. voir tableau 28. Après le réglage de la distance de commu‐
tation, extraire l’objet de la trajectoire du faisceau, ce qui élimine l’arrière-plan et modifie
la sortie de commutation [voir illustration 21 et illustration 22].

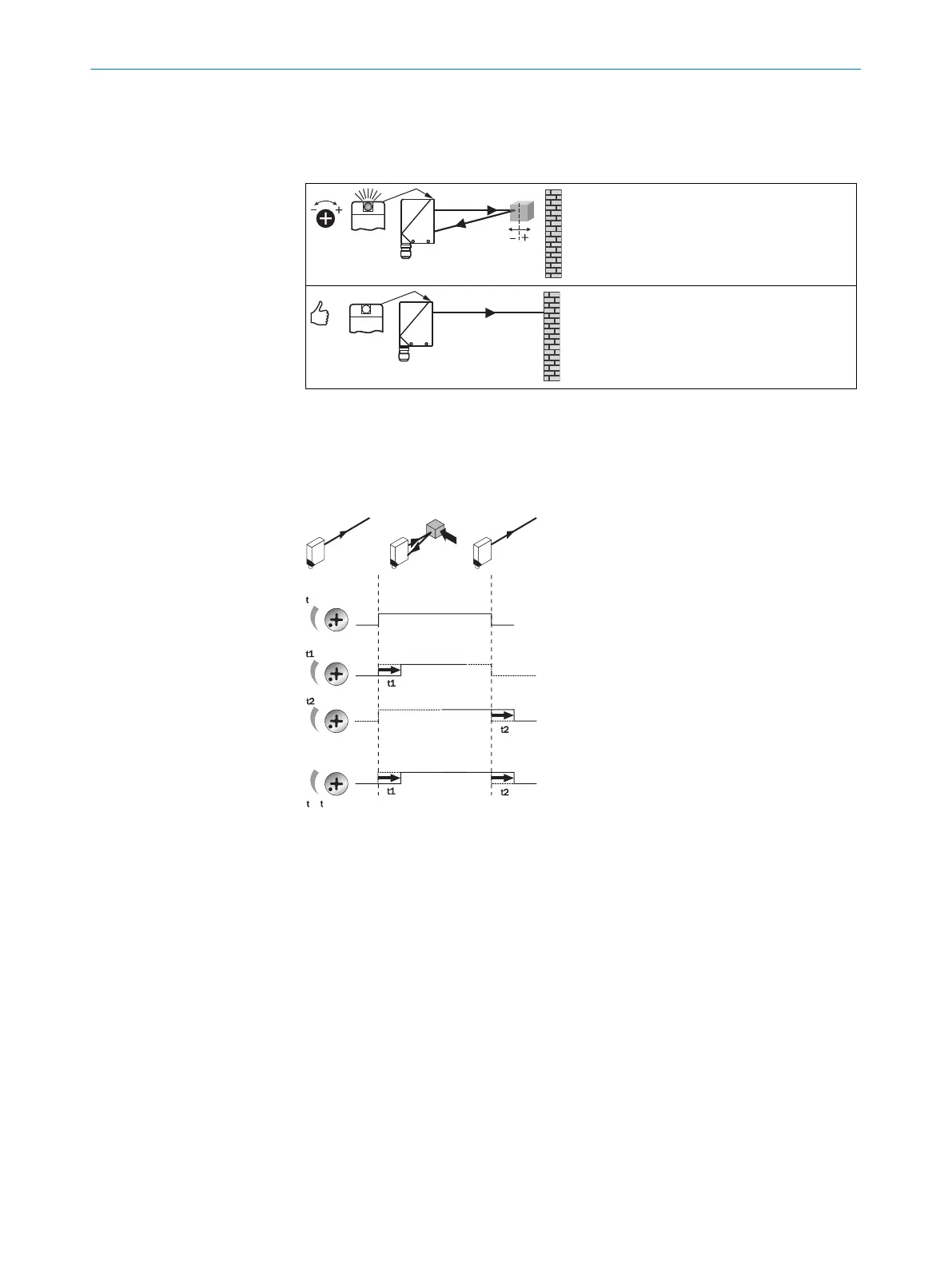

Tableau 28: Réglage distance de commutation
Le capteur est réglé et prêt à l’emploi.
4 Réglage des fonctions temporelles
WT34-xx2x, WT34-xx5x :t0 = pas de temporisation, t1 = temporisation, t2 = temporisation ;
pour -R : 0 = relais inactif, 1 = relais actif. Sélecteur de temporisation, réglable sur l’appa‐
reil selon le schéma suivant.
Incréments de temps : réglage possible 0,5 ... 10 s.
0
1 2
+
0.5 ... 10 sec.
0.5 ... 10 sec.
0.5 ... 10 sec.
Illustration 23: Fonctions temporelles
35 Appareils à caractéristiques spécifiques
WT34-V210S01, WT34-R210S02 : prédéfini sur commutation sombre
WT34-B400S04 : prédéfini sur commutation claire, taille du spot lumineux env. Ø
15 mm (1 m)
WT34-R210S06 : élimination de la zone proche (pas de détection entre 0 et 80 mm)
WT34-R220S07 : couvercle noir entre l’émetteur et le récepteur
36 Élimination des défauts
Le tableau Élimination des défauts présente les mesures à appliquer si le capteur ne
fonctionne plus.
35 APPAREILS À CARACTÉRISTIQUES SPÉCIFIQUES
40
8009202.11O1 | SICK
Subject to change without notice
