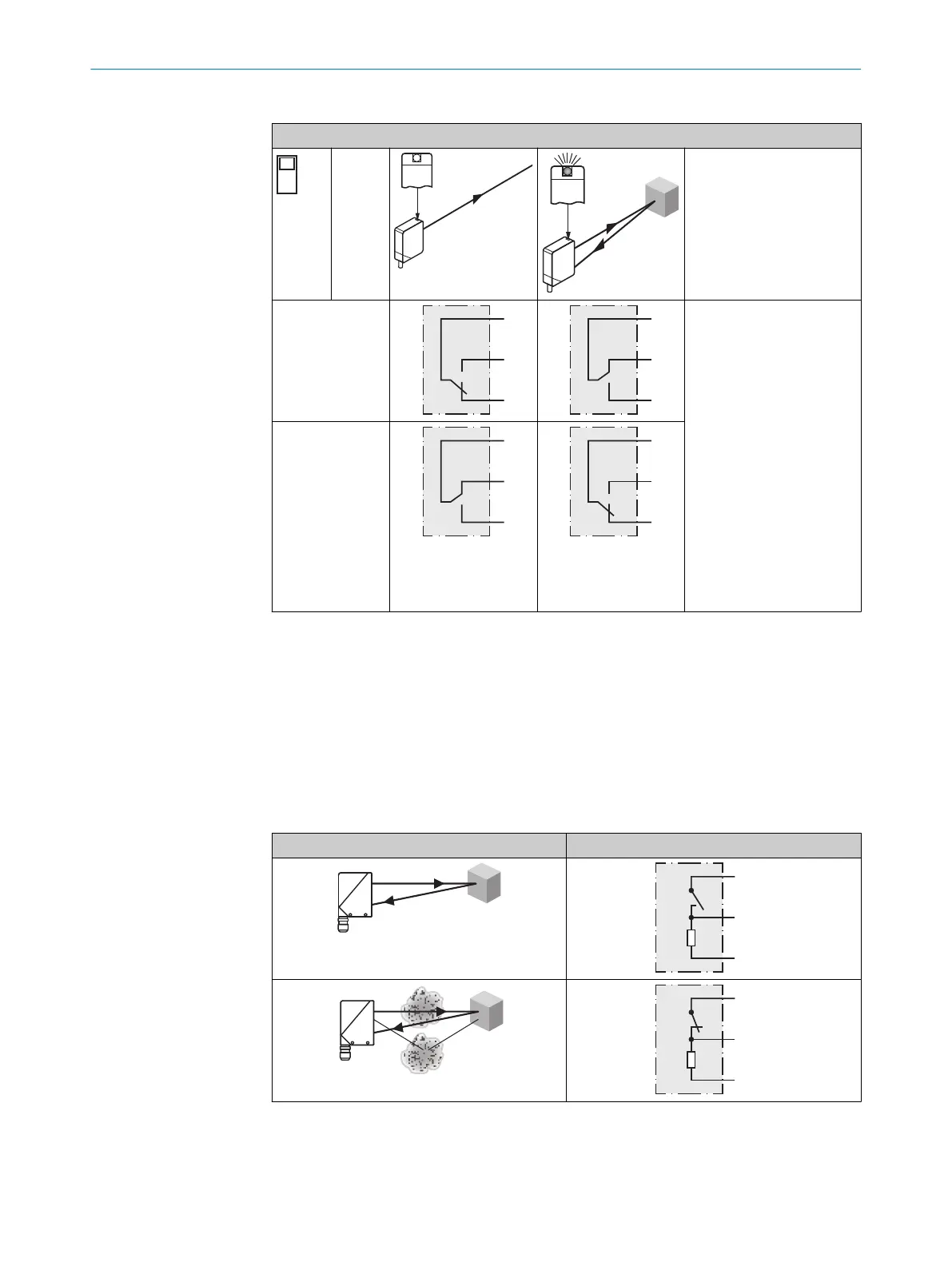

Tableau 25: CA/CC relais
Relais
H
D
3
WT34-R2x0
H
3
4
5
3
4
5
I
max.
= 4 A @ 250 V CA
4 A @ 24 V CC
0.125 A @ 250 V CC
UL: 4A @ 250 V AC, general
use
4A @ 250 V AC, resistive
(NO)
3A @ 250 V AC, resistive
(NC)
4A @ 24 V DC, NO, general
use
3A @ 24 V DC, NC, general
use
R300
B300 (NO contacts only)
D
3
4
5
3
4
5
33 Fonctions supplémentaires
Alarme
Sortie alarme : le capteur (WT34-Vxxx) est équipé d’une sortie de signalisation avant
panne (« Alarme » dans le schéma de raccordement [voir "WT34-Bxxx, WT34-Vxxx",
page 35]) qui indique si le fonctionnement du capteur est limité. La LED clignote.
Causes possibles : encrassement du capteur, capteur déréglé. Si l’état est correct :
LOW (0), en cas d’encrassement important HIGH (1).
Tableau 26: Alarme
Alarme (≤ 100 mA)
+ (L+)
Alarm
– (M)
+ (L+)
Alarm
– (M)
FONCTIONS SUPPLÉMENTAIRES 33
8009202.11O1 | SICK
Subject to change without notice
37
