p. ej., véase tabla 58. Una vez ajustada la distancia de conmutación, retirar el objeto de la
trayectoria del haz; el fondo se suprime, y la salida conmutada cambia [véase figura 45 y
figura 46].

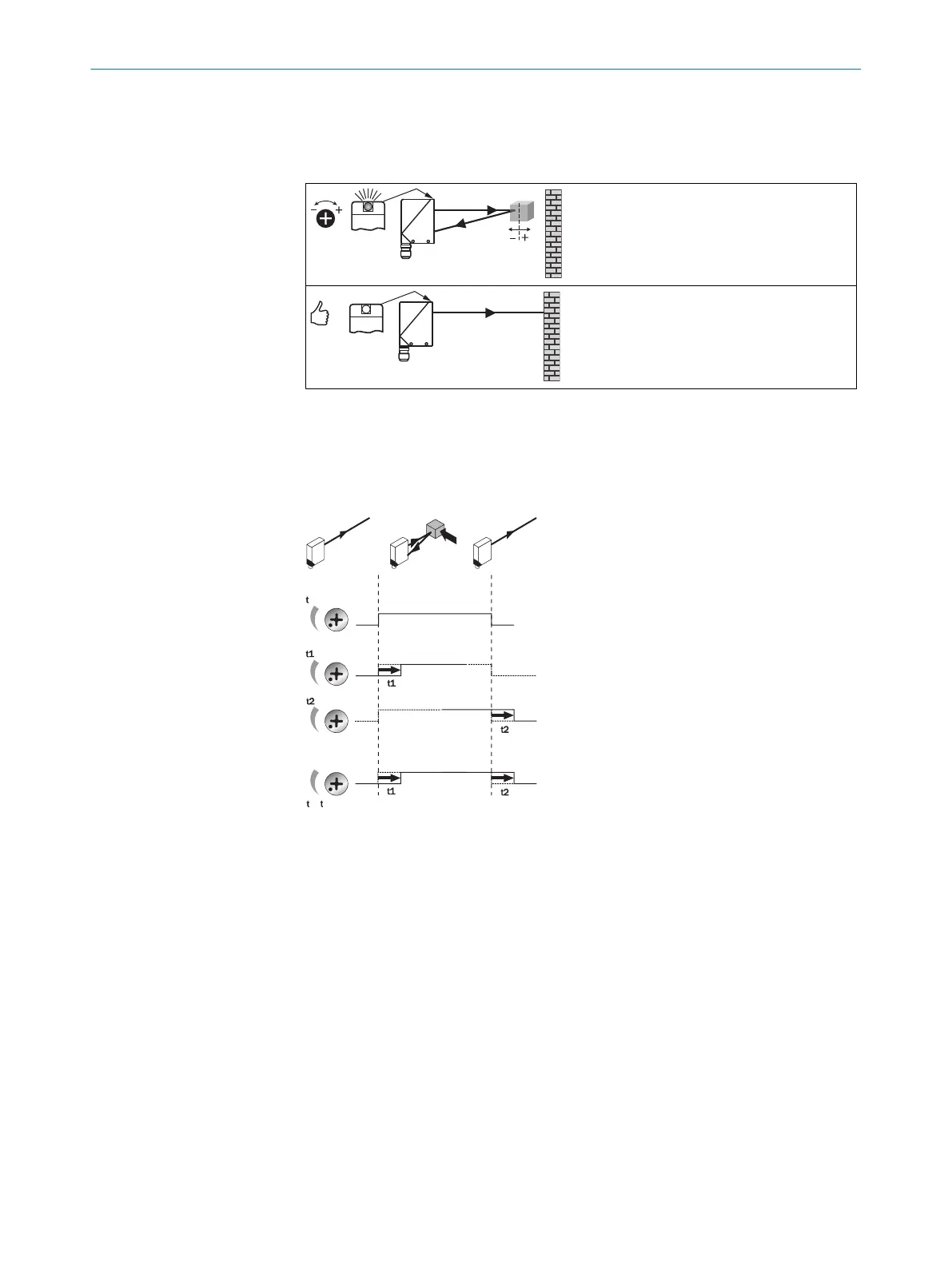

Tabla 58: Ajuste de la distancia de conmutación
El sensor está ajustado y listo para su uso.
4 Ajuste de las funciones de temporización
WT34-xx2x, WT34-xx5x: t0 = sin tiempo de retardo, t1 = tiempo de retardo, t2 = tiempo de
retardo; para -R se aplica: 0 = relé inactivo, 1 = relé activo. Selector de fases de tiempo,
regulable en el dispositivo según el siguiente gráfico.
Fases de tiempo: regulables de 0,5 ... 10 s.
0
1 2
+
0.5 ... 10 sec.
0.5 ... 10 sec.
0.5 ... 10 sec.
Figura 47: Funciones de temporización
74 Dispositivos con características especiales
WT34-V210S01, WT34-R210S02: ajuste previo a conmutación en oscuro
WT34-B400S04: ajuste previo a conmutación en claro, tamaño del spot aprox. Ø
15 mm (1 m)
WT34-R210S06: supresión del área cercana (sin detección entre 0 y 80 mm)
WT34-R220S07: cubrimiento negro entre el emisor y el receptor
75 Resolución de problemas
La tabla “Resolución de problemas” muestra las medidas que hay que tomar cuando
ya no está indicado el funcionamiento del sensor.
DISPOSITIVOS CON CARACTERÍSTICAS ESPECIALES 74
8009202.11O1 | SICK
Subject to change without notice
85
