117.1 Масштабный чертёж
6
1
2
7
8
27
(1.06)
max. 32
(1.26)
14
(0.55)
6.5
(0.26)
10.5
(0.41)
14
(0.55)
15.5
(0.61)
70 (2.76)
M5
6.2
(0.24)
30 (1.18)
92 (3.62)
5
(0.20)
3
4
5
6
15
(0.59)
26
(1.02)
61 (2.40)
14,4
(0.57)
8

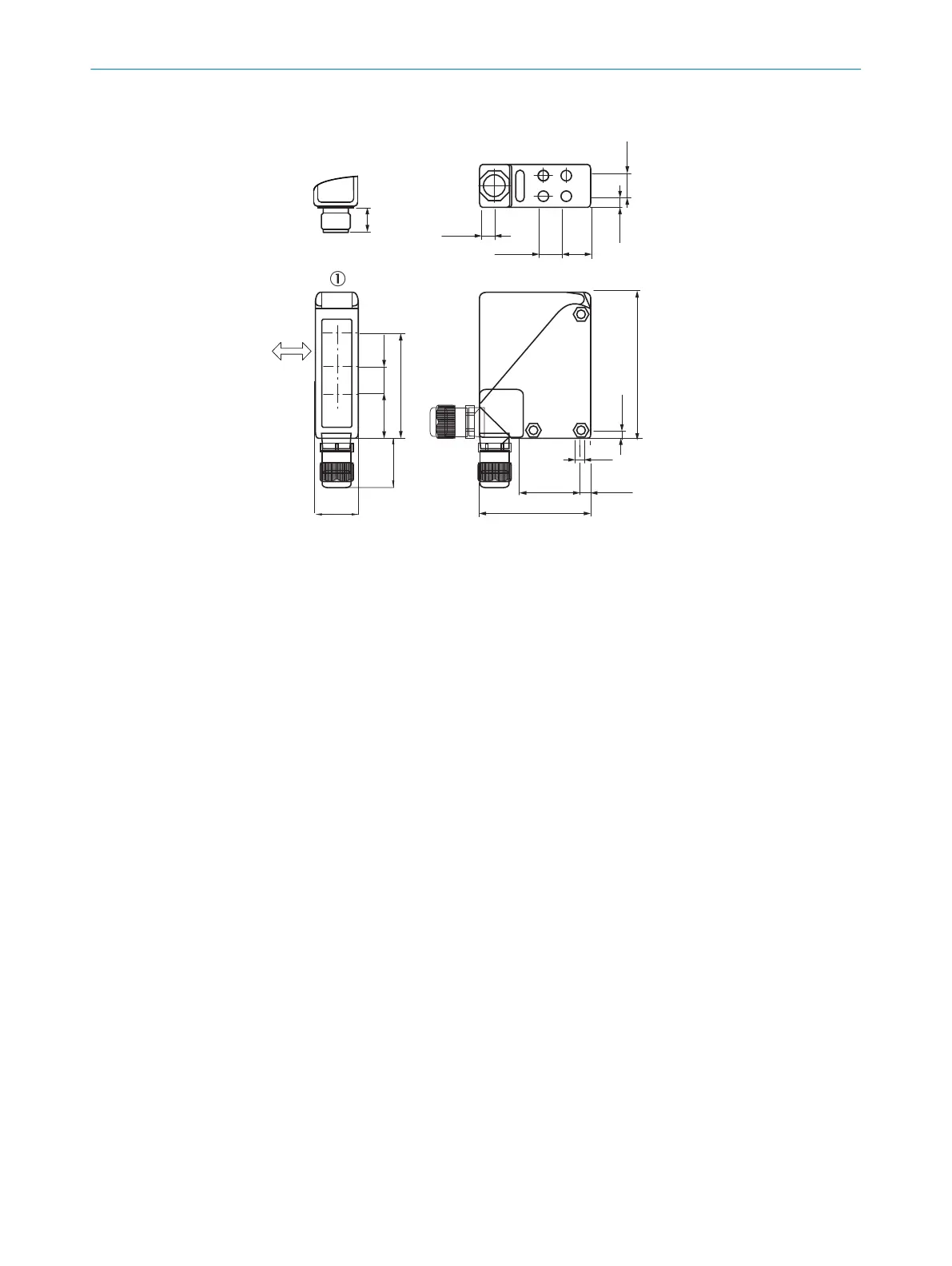

Рисунок 72: Масштабный чертёж
1
Визирная щель
2
Cветодиод жёлтый
3
Предпочтительное направление распознаваемого объекта
4
середина оптической оси / Излучатель
5
середина оптической оси / Приёмник в ближней зоне
6
середина оптической оси / Приёмник в дальней зоне
7
Сквозное отверстие ø 5,5 мм, под шестигранную гайку M5 с обеих сторон
8
Резьбовое соединение M16 или штекер поворотный на 90°
117 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
132
8009202.11O1 | SICK
Subject to change without notice
