52.1 Desenho dimensional
6
1
2
7
8
27
(1.06)
max. 32
(1.26)
14
(0.55)
6.5
(0.26)
10.5
(0.41)
14
(0.55)
15.5
(0.61)
70 (2.76)
M5
6.2
(0.24)
30 (1.18)
92 (3.62)
5
(0.20)
3
4
5
6
15
(0.59)
26
(1.02)
61 (2.40)
14,4
(0.57)
8

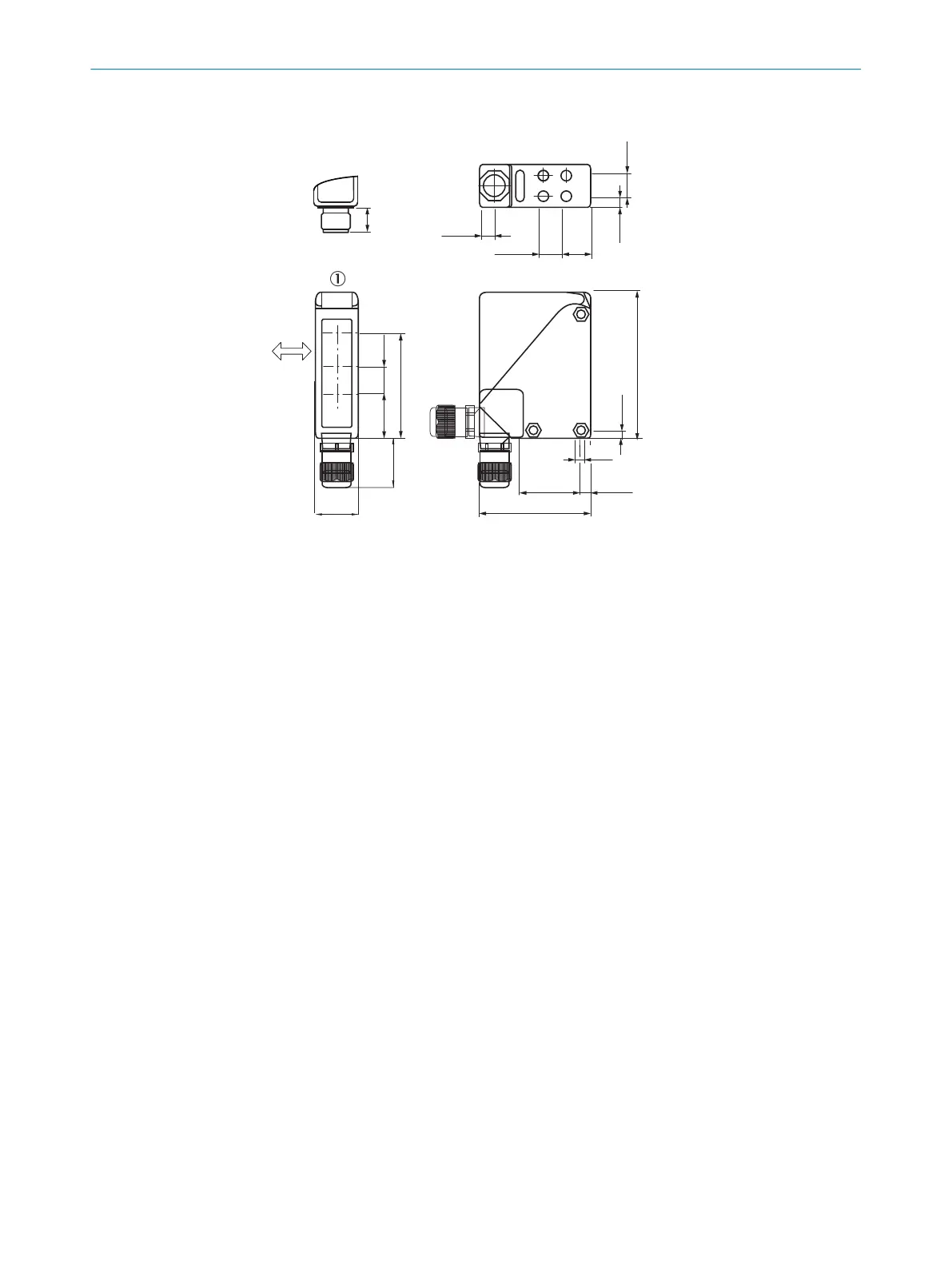

Figura 32: Desenho dimensional
1
ranhura da mira
2
LED indicador amarelo
3
Direção preferencial do material a ser detectado
4
Centro do eixo do sistema óptico/Emissor
5
Centro do eixo do sistema óptico/receptor na área próxima
6
Centro do eixo do sistema óptico/receptor na área distante
7
furo passante, Ø 5,5 mm, ambos os lados para porca sextavada M5
8
união roscada M16 ou conector macho girável em 90°
