SICK W34 Series

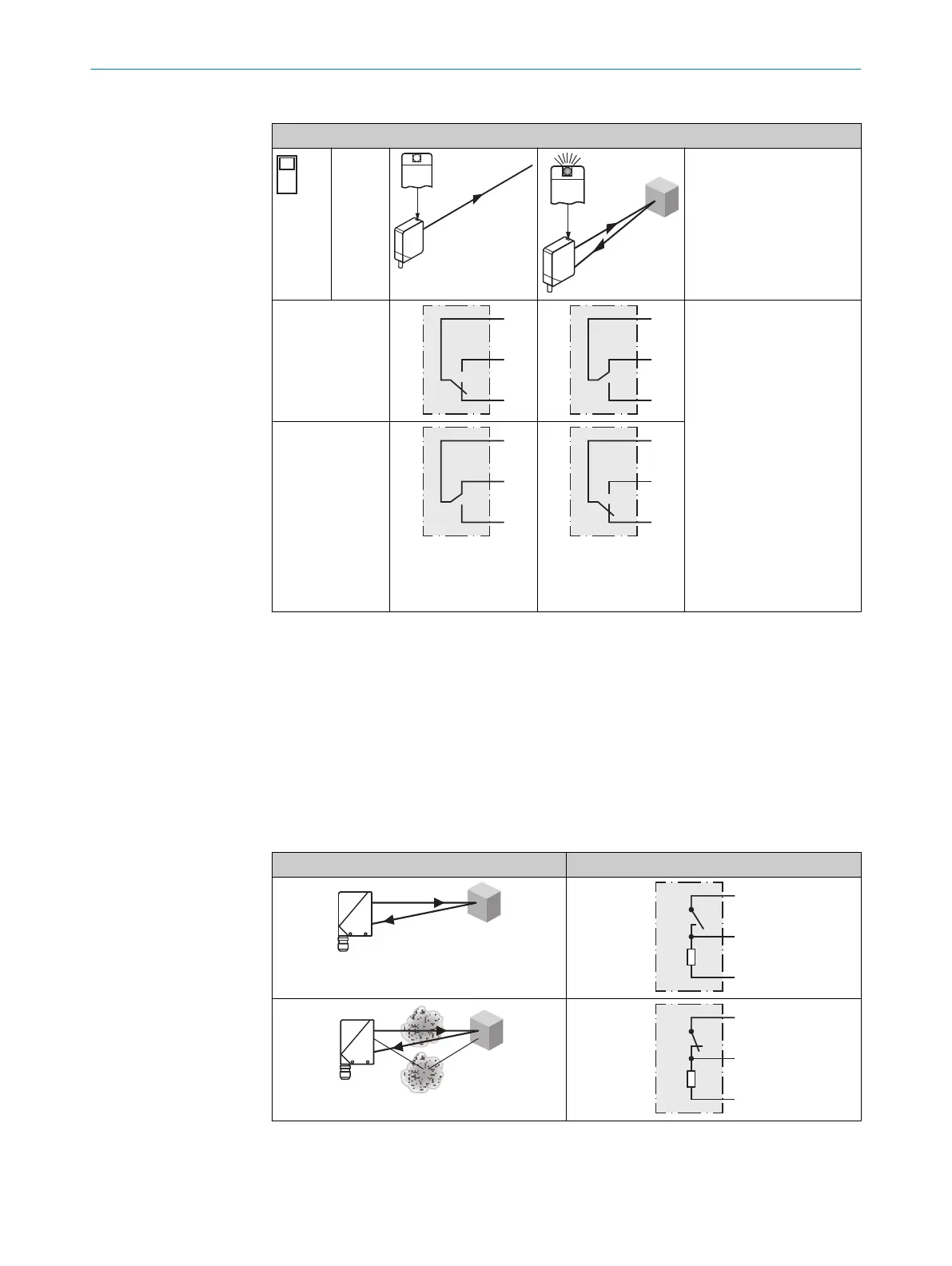

Tabella 45: AC/DC relè
relè
H
D
3
WT34-R2x0
H
3
4
5
3
4
5
I
max.
= 4 A @ 250 V AC
4 A @ 24 V DC
0.125 A @ 250 V DC
UL: 4A @ 250 V AC, general
use
4A @ 250 V AC, resistive
(NO)
3A @ 250 V AC, resistive
(NC)
4A @ 24 V DC, NO, general
use
3A @ 24 V DC, NC, general
use
R300
B300 (NO contacts only)
D
3
4
5
3
4
5
59 Funzioni supplementari
Allarme
Uscita allarme: il sensore (WT34-Vxxx) dispone di un’uscita di comunicazione di previ‐
sta avaria (“allarme” nello schema di collegamento [v. "WT34-Bxxx, WT34-Vxxx",
pagina 65]), che indica quando il sensore è ancora pronto per il funzionamento, ma
solo in modo limitato. In questo caso l’indicatore LED lampeggia. Possibili cause: sen‐
sore sporco, sensore disallineato. In buono stato: LOW (0), in caso di molto sporco HIGH
(1).
Tabella 46: Allarme
Allarme (≤ 100 mA)
+ (L+)
Alarm
– (M)
+ (L+)
Alarm
– (M)
FUNZIONI SUPPLEMENTARI 59
