Entrada de prueba
Entrada de prueba: los sensores WT34-B/-V disponen de una entrada de prueba (“TE”
o “Test” en el esquema de conexión [véase "WT34-Bxxx, WT34-Vxxx", página 80 y véase
tabla 57]) con la que puede desconectarse el emisor y, de ese modo, comprobarse el
buen funcionamiento del sensor: si se utilizan tomas de red con indicadores LED, hay
que procurar que la TE esté asignada según corresponde.
Cuando se detecta un objeto, activar la entrada de prueba (véase esquema de
conexión [véase "WT34-Bxxx, WT34-Vxxx", página 80 y véase tabla 57], PNP: TE → M).
El LED emisor se desconecta o se simula que no se ha detectado ningún objeto. Para
verificar el funcionamiento, véase la tabla siguiente. Si la salida conmutada no se com‐
porta según la tabla siguiente, comprobar las condiciones de aplicación. Véase la
sección “Diagnóstico de errores”.

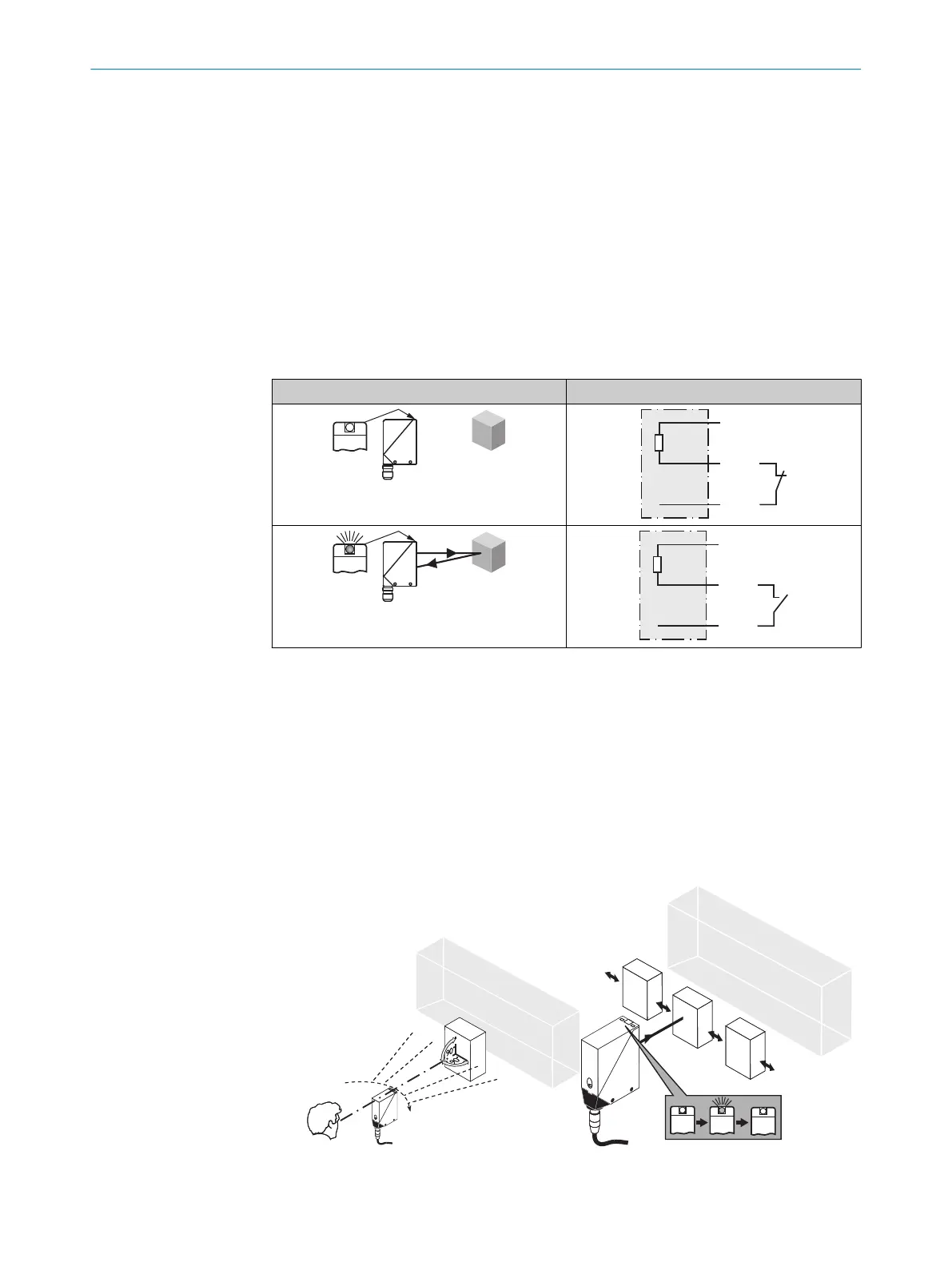

Tabla 57: Test
Test
73 Puesta en servicio
1 Alineación
WT34-Xx4x, -Xx5x: alinear el sensor hacia un objeto. Debe seleccionarse una posición que
permita que el haz de luz emitida roja incida en el centro del objeto. Hay que procurar que
la apertura óptica (pantalla frontal) del sensor esté completamente libre [véase figura 43 y
figura 44].
WT34-Xx1x, -Xx2x: alinear el sensor hacia un objeto. Seleccionar una posición que permita
que la luz infrarroja (no visible) incida en el centro del objeto. La alineación correcta solo
se puede reconocer mediante los LED. Véase a este respecto figura 43 y figura 44. Hay
que procurar que la apertura óptica (pantalla frontal) del sensor esté completamente libre.
Figura 43: Alineación Figura 44: Alineación 2
FUNCIONES ADICIONALES 72
