Testeingang
Testeingang: Die Sensoren WT34-B / -V verfügen über einen Testeingang („TE“ oder
„Test“ im Anschlussschema [siehe "WT34-Bxxx, WT34-Vxxx", Seite 21 und siehe
Tabelle 17]), mit dem der Sender ausgeschaltet und somit die ordnungsgemäße Funk‐
tion des Sensors überprüft werden kann: Bei Verwendung von Leitungsdosen mit LED-
Anzeigen ist darauf zu achten, dass der TE entsprechend belegt ist.
Wenn Objekt erkannt, Testeingang aktivieren (siehe Anschlussschema [siehe "WT34-
Bxxx, WT34-Vxxx", Seite 21 und siehe Tabelle 17], PNP: TE → M). Sende-LED wird abge‐
schaltet, bzw. es wird simuliert, dass kein Objekt erkannt wird. Zur Überprüfung der
Funktion die folgende Tabelle heranziehen. Verhält sich der Schaltausgang nicht gemäß
der folgenden Tabelle, Einsatzbedingungen prüfen. Siehe Abschnitt Fehlerdiagnose.

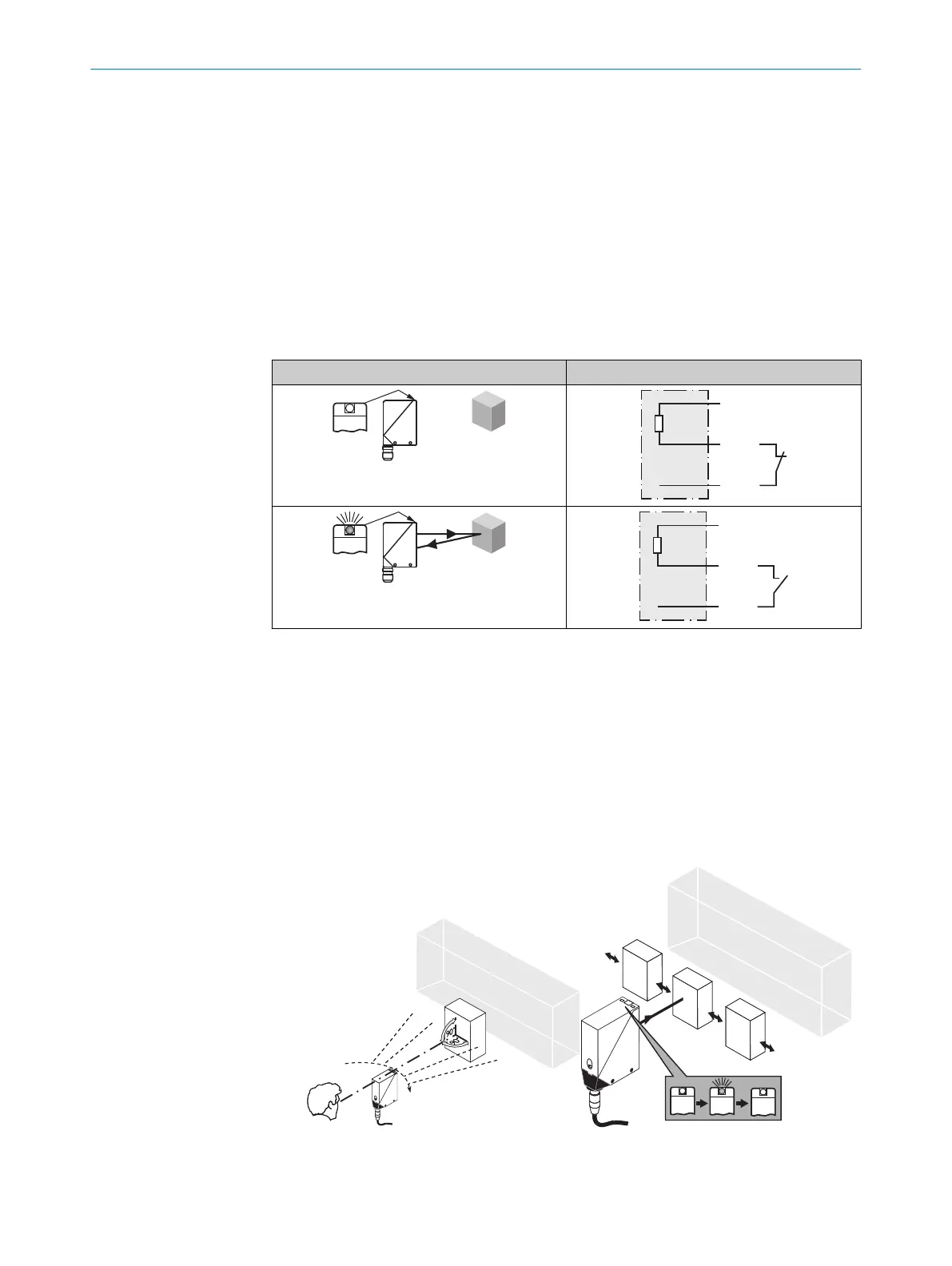

Tabelle 17: Test
Test
21 Inbetriebnahme
1 Ausrichtung
WT34-Xx4x, -Xx5x: Sensor auf Objekt ausrichten. Positionierung so wählen, dass der rote
Sendelichtstrahl in der Mitte des Objekts auftrifft. Es ist darauf zu achten, dass die opti‐
sche Öffnung (Frontscheibe) des Sensors vollständig frei ist [siehe Abbildung 11 und
Abbildung 12].
WT34-Xx1x, -Xx2x: Sensor auf Objekt ausrichten. Positionierung so wählen, dass das Infra‐
rotlicht (nicht sichtbar) in der Mitte des Objekts auftrifft. Die korrekte Ausrichtung kann nur
über die Anzeige-LEDs erkannt werden. Siehe dazu Abbildung 11 und Abbildung 12. Es ist
darauf zu achten, dass die optische Öffnung (Frontscheibe) des Sensors vollständig frei ist.
Abbildung 11: Ausrichtung Abbildung 12: Ausrichtung 2
