SICK W34 Series

Entrada de teste
Entrada de teste: os sensores WT34-B / -V dispõem de uma entrada de teste (“ET” ou
“Teste” no esquema de conexões [ver "WT34-Bxxx, WT34-Vxxx", página 50 e ver
tabela 37]), através da qual o emissor é desligado, permitindo assim verificar o seu
funcionamento correto: ao utilizar conectores fêmea do cabo com indicadores LED, cer‐
tificar-se de que a ET tenha o pin-out adequado.
Se for detectado um objeto, ativar a entrada de teste (ver o esquema de conexões [ver
"WT34-Bxxx, WT34-Vxxx", página 50 e ver tabela 37], PNP: TE → M). O LED de emissão
é desligado ou há a simulação de que nenhum objeto foi detectado. Para verificar a
função, consultar a tabela seguinte. Se a saída de comutação não se comportar de
acordo com a tabela, verificar as condições de uso. Ver o item Diagnóstico de erros.

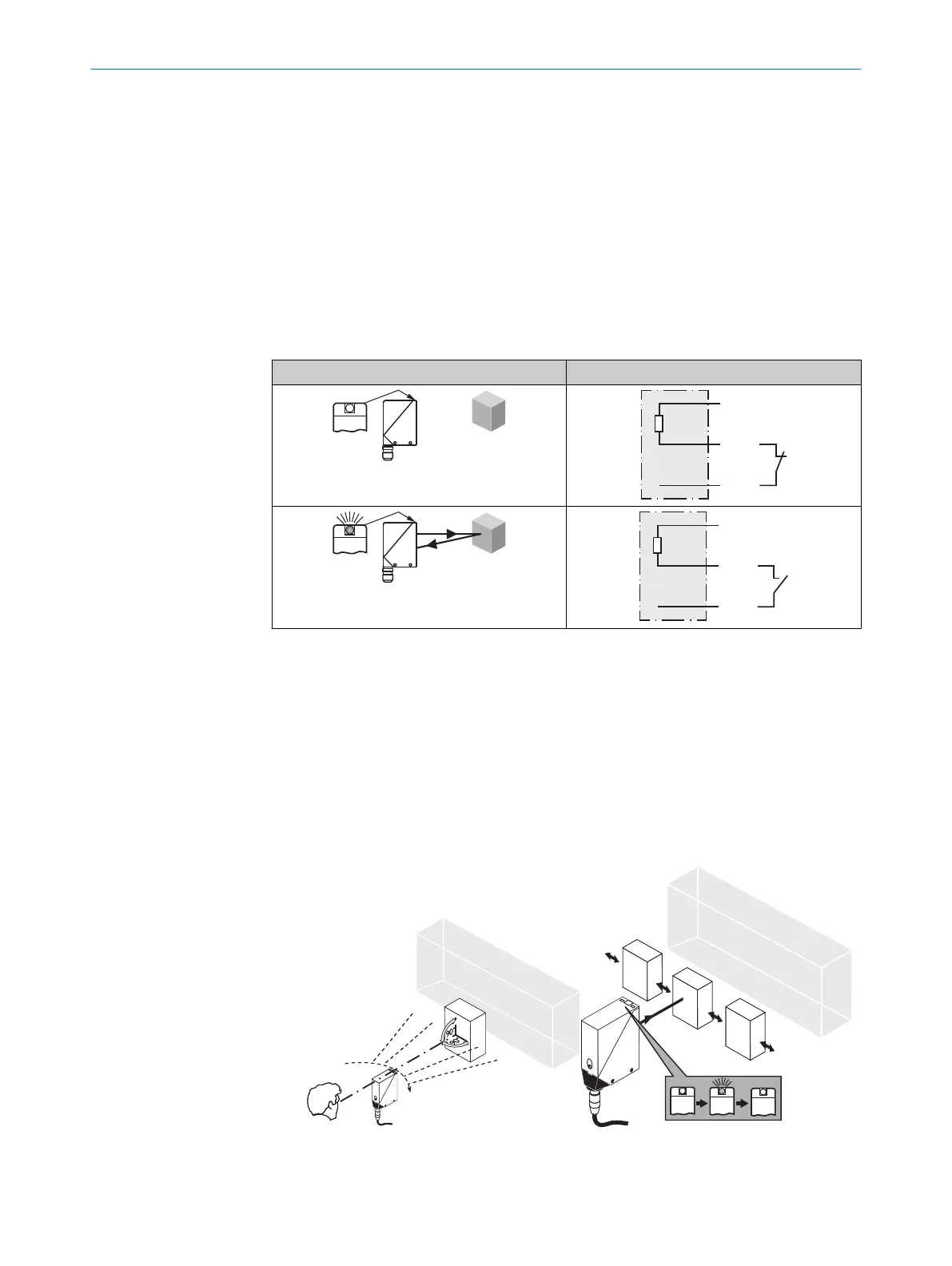

Tabela 37: Teste
Teste
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
47 Colocação em operação
1 Alinhamento
WT34-Xx4x, -Xx5x: alinhar o sensor ao objeto. Selecionar o posicionamento de forma que o
feixe da luz de emissão vermelha incida sobre o centro do objeto. Certificar-se de que a
abertura ótica (vidro frontal) do sensor esteja completamente livre [ver figura 27 e
figura 28].
WT34-Xx1x, -Xx2x: alinhar o sensor ao objeto. Selecionar o posicionamento de forma que a
luz infravermelha (invisível) incida sobre o centro do objeto. O alinhamento correto só pode
ser verificado através dos indicadores LED. Ver figura 27 e figura 28. Certificar-se de que a
abertura óptica (vidro frontal) do sensor esteja completamente livre.
Figura 27: Alinhamento Figura 28: Alinhamento 2
2 Distância de comutação
FUNÇÕES ADICIONAIS 46
