Расстояние срабатывания регулируется с помощью потенциометра (тип: без упора).
Вращение вправо: увеличение расстояния срабатывания, вращение влево:
уменьшение расстояния срабатывания. Мы рекомендуем, устанавливать расстояние
срабатывания в объекте, например, см. таблица 88. После настройки расстояния
срабатывания, удалить объект с траектории луча, при этом затемняется фон и
изменяется переключающий выход [см. рисунок 69 и рисунок 70].

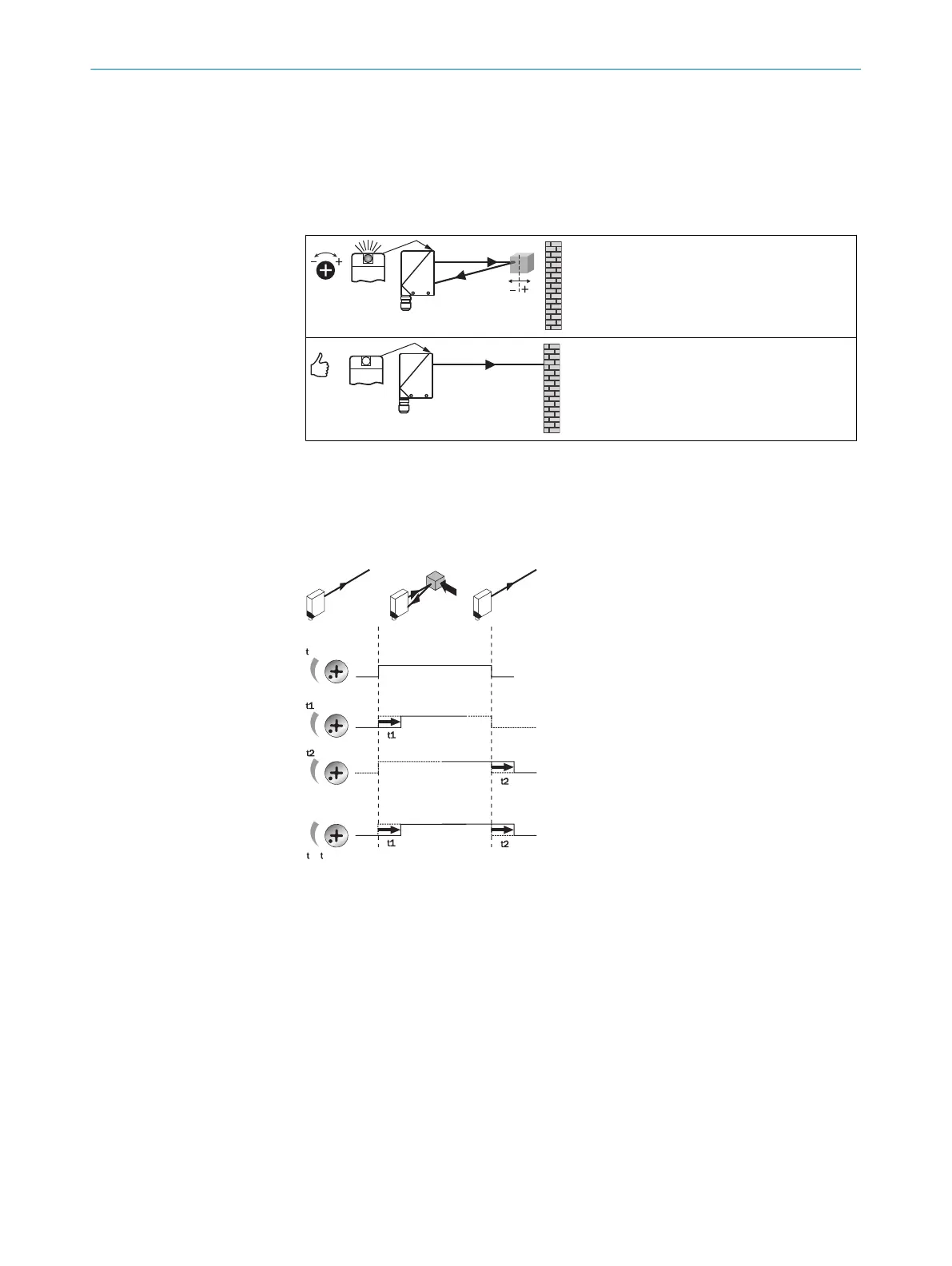

Таблица 88: Настройка расстояния срабатывания
Датчик настроен и готов к эксплуатации.
4 Настройка функций времени
WT34xx2x, WT34-xx5x: t0 = без задержки, t1 = задержка, t2 = задержка; для -R
действует: 0 = реле неактивно, 1 = реле активно. Переключатель времени задержки,
настройка на устройстве согласно следующему графику.
Временные задержки: регулируемые 0,5 ... 10 с.
0
1 2
+
0.5 ... 10 sec.
0.5 ... 10 sec.
0.5 ... 10 sec.
Рисунок 71: Функции времени
113 Приборы с особыми свойствами
WT34-V210S01, WT34-R210S02: предустановлен на активацию при отсутствии
отражённого света
WT34-B400S04: предустановлен на активацию при наличии отражённого света,
размер светового пятна ок. Ø 15 мм (1 м)
WT34-R210S06: гашение ближней зоны (без обнаружения от 0 до 80 мм)
WT34-R220S07: чёрная крышка между излучателем и приёмником
113 ПРИБОРЫ С ОСОБЫМИ СВОЙСТВАМИ
