5
电位计：用于调节时
间延迟 t
2
6
电位计：用于调节时
间延迟 t
1
7
电位计：用于调节时
间滞后
4
电位计：用于调节时
间延迟 t
2
5
电位计：用于调节时
间延迟 t
1
6
电位计：用于调节时
间滞后
83 安装
将传感器安装在合适的安装支架上（参见 SICK 配件目录）。
注意传感器的最大允许拧紧力矩为 2 Nm。
以传感器为参照物，注意物体的优先方向，参照 参见 "尺寸图", 第 103 页 。
84
电气安装
必须在断电状态下连接传感器。依据不同连接类型，注意下列信息：
– 插头连接：注意针脚分配：顶盖打开时，插头可水平及垂直摆动
– 端子连接：注意允许的电缆直径，即 5 至 10 mm。顶盖打开时，M16 螺旋接
头可水平及垂直摆动。松开 M16 螺旋接头并移除密封塞。穿引无电压供电电
缆并按照 表格 62 和 表格 64 连接。重新拧紧 M16 螺旋接头和密封件，以确
保设备的 IP 外壳防护等级。

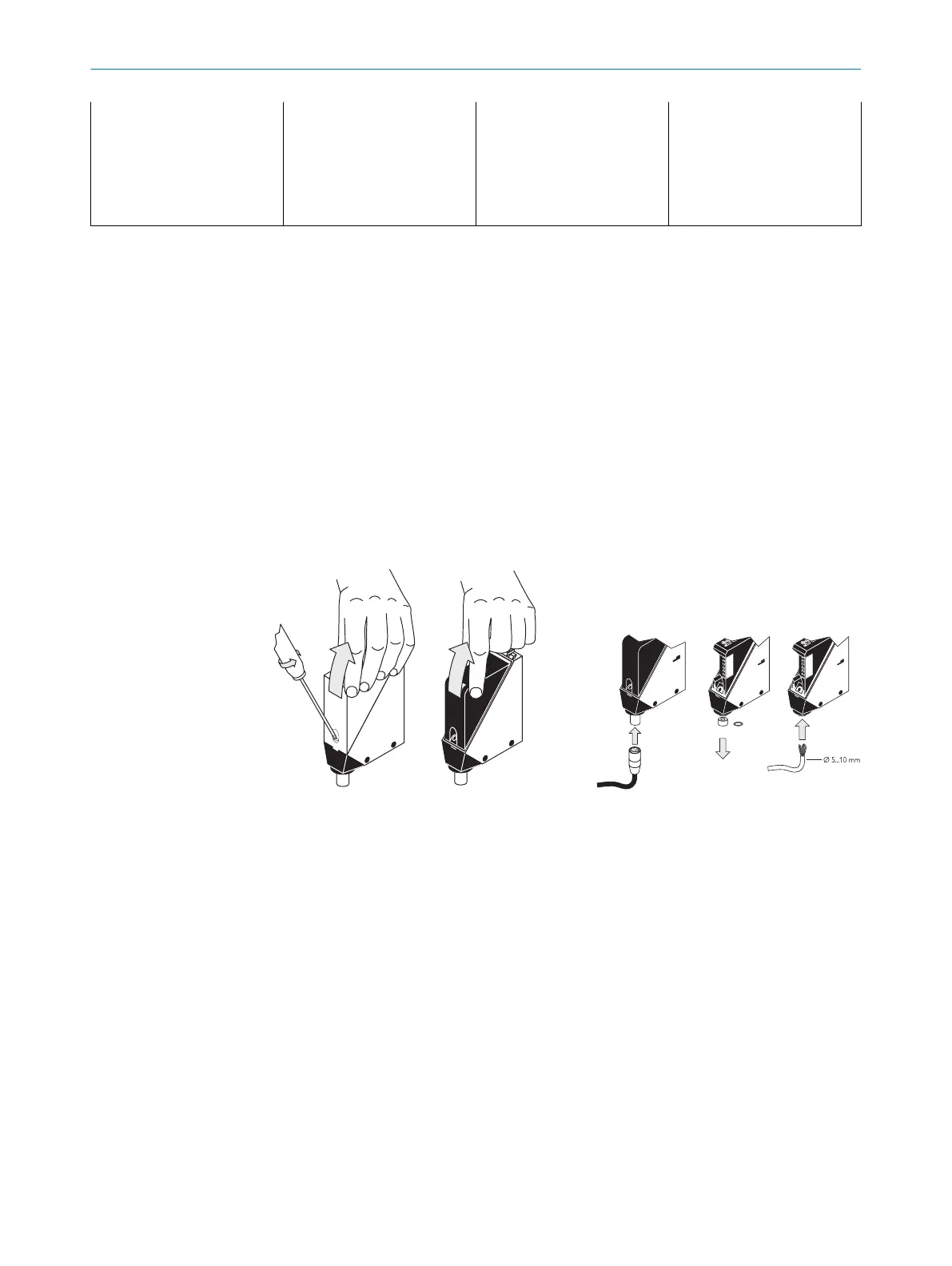

插图 49: 打开传感器 插图 50: 电气连接
一旦完成所有电气连接，就应加上或接通电源。
接线图说明（表格，84.1 章 和 参见 "WT34-Rxxx", 第 96 页 ）：
Alarm = 警告输出端（参见 表格 62 和 附加功能）
n. c. = 未连接
NC = 常闭
NO = 常开
Q / Q = 开关量输出
TE/Test = 测试输入（参见 表格 62 和 附加功能）
83
安装
94
8009202.11O1 | SICK
Subject to change without notice
