SICK W34 Series User Manual

79 一般安全提示
79.1 安全须知
■
调试前请阅读操作指南。
■
仅允许由专业人员进行接线、安装和设置。
■
2006/42/EC
NO
SAFETY
非欧盟机械指令中定义的安全部件。
■
调试设备时应防潮防污染。
■
本操作指南中包含了传感器生命周期中必需的各项信息。
80
关于 UL 认证的提示
The device must be supplied by a Class 2 source of supply.
UL Environmental Rating: Enclosure type 1
81 设计用途
WT34 是一种漫反射式光电传感器（下文简称为“传感器”），用于物体、动物和人体
的非接触式光学检测。如滥用本产品或擅自对其改装，则 SICK 公司的所有质保承
诺均将失效。
82

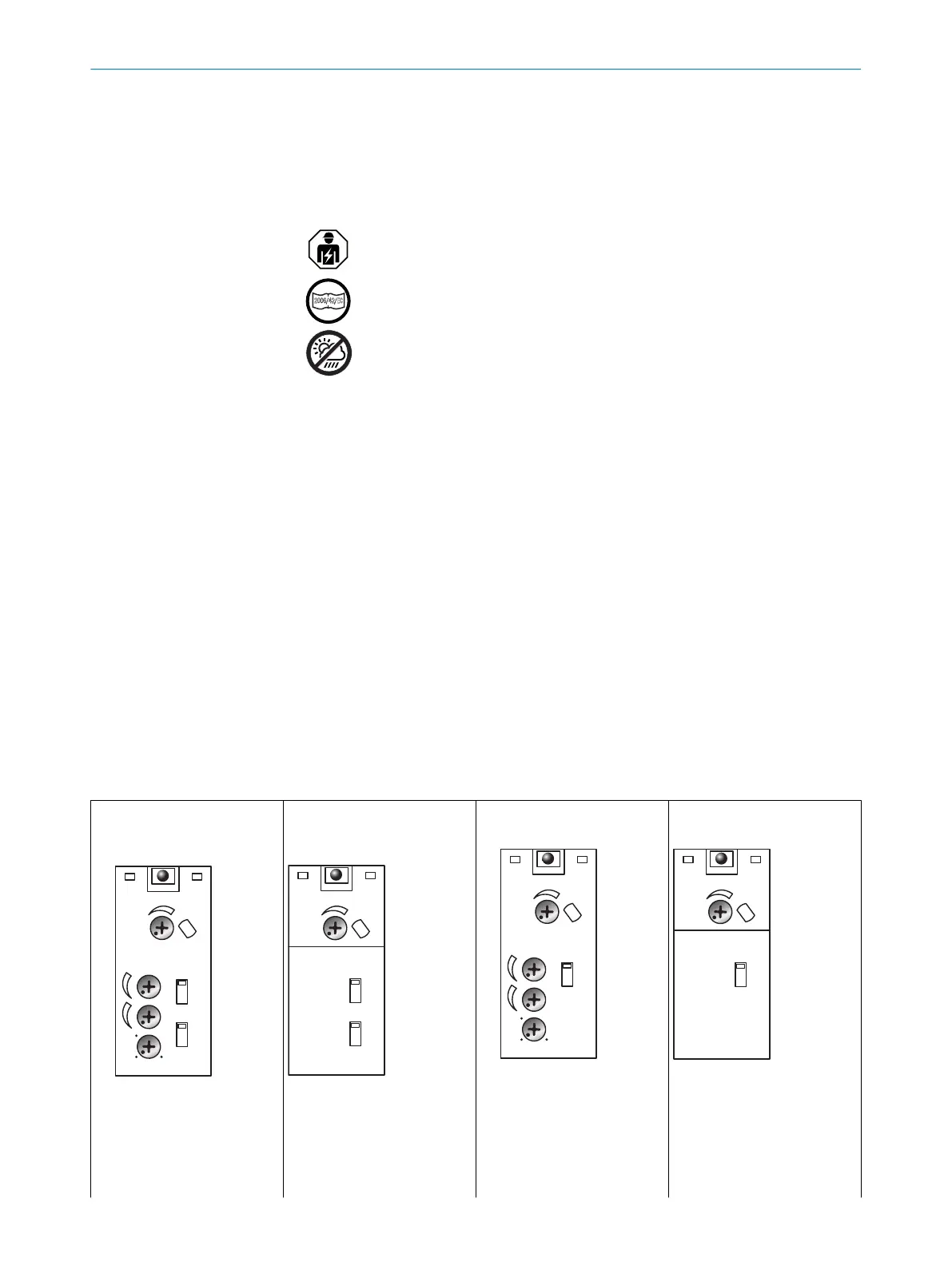

操作及显示元件
带背景抑制功能的漫反射式光电传感器
表格 61: 指示元件和操作元件
WT34-Bx2x, -Vx2x, -Bx5x, -
Vx5x
t
2
t
2
t
1
t
1
t
1
+ t
2
t
0
PNP
NPN
D
H
1
2
3
6
4
5
7
1.0
1
黄色 LED 指示灯
2
电位计：用于调节触
发感应距离
3
开关：亮 (H) / 暗 (D)
4
开关：NPN / PNP
WT34-Bx1x, -Vx1x, -Bx4x, -
Vx4x
PNP
NPN
D
H
1.0
1
2
3
4
1
黄色 LED 指示灯
2
电位计：用于调节触
发感应距离
3
开关：亮 (H) / 暗 (D)
4
开关：NPN / PNP
WT34-Rx2x, -Rx5x
t
2
t
2
t
1
t
1
t
1
+ t
2
t
0
D
H
1.0
1
2
3
5
4
6
1
黄色 LED 指示灯
2
电位计：用于调节触
发感应距离
3
开关：亮 (H) / 暗 (D)
WT34-Rx1x, -Rx4x
D
H
1.0
1
2
3
1
黄色 LED 指示灯
2
电位计：用于调节触
发感应距离
3
开关：亮 (H) / 暗 (D)
一般安全提示 79
