Con il potenziometro (tipo: senza battuta) viene regolata la distanza di lavoro. Rotazione
verso destra: innalzamento della distanza di lavoro, rotazione verso sinistra: riduzione della
distanza di lavoro. Si consiglia di inserire nell’oggetto la distanza di lavoro, ad es. vedi
tabella 48. In seguito all'impostazione della distanza di lavoro, allontanare l'oggetto dalla
traiettoria del raggio, lo sfondo viene quindi soppresso e l'uscita di commutazione cambia
[vedi figura 37 e figura 38].

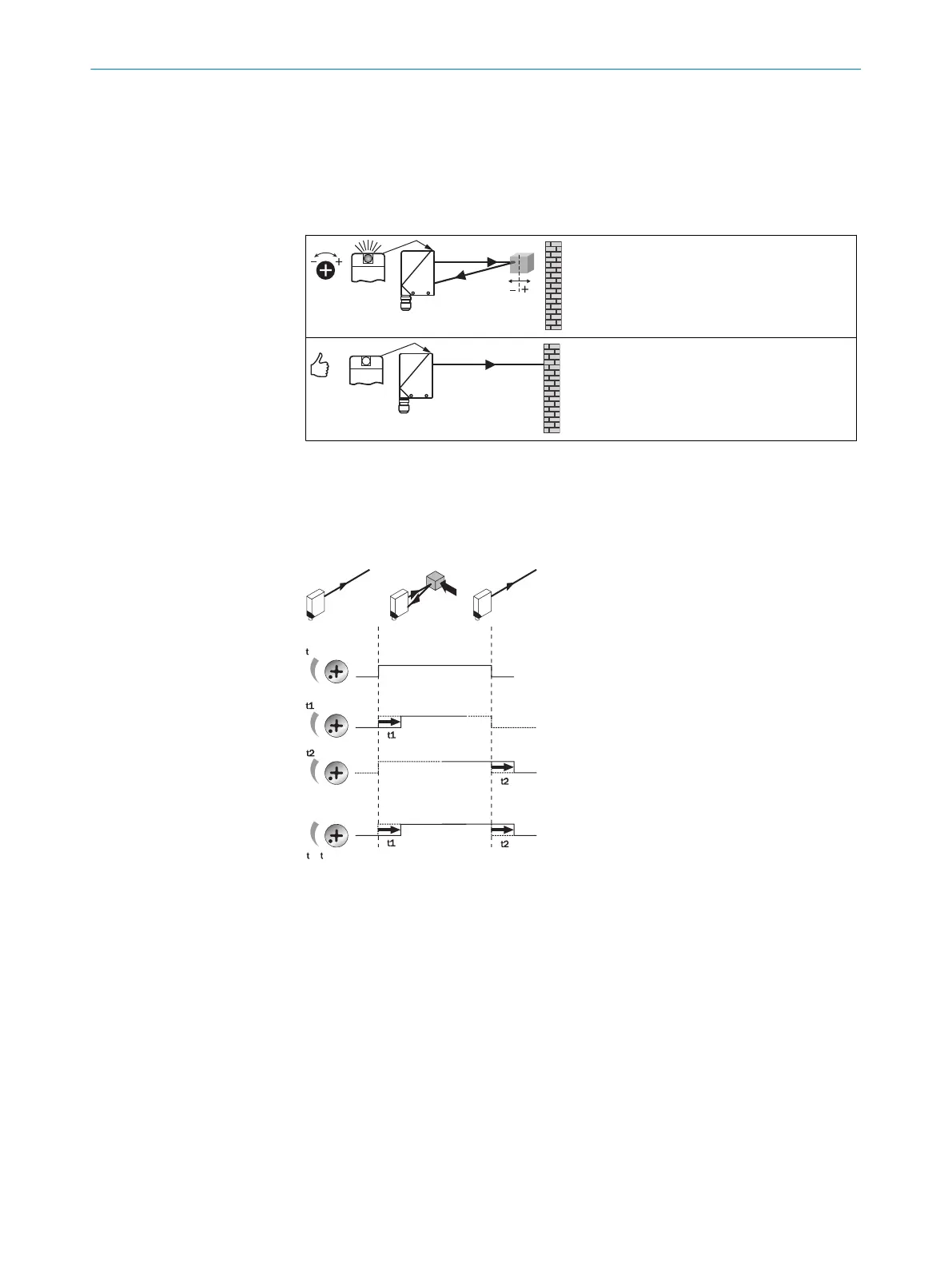

Tabella 48: Regolazione distanza di lavoro
Il sensore è impostato e pronto per il funzionamento.
4 Regolazione funzioni temporali
WT34-xx2x, WT34-xx5x: t0 = nessun ritardo, t1 = ritardo, t2 = ritardo; per -R vale: 0 = relè
inattivo, 1 = relè attivo. Selettore tempo di ritardo, da impostare nel dispositivo secondo il
grafico seguente:
Scale temporali: regolabili da 0,5 a 10 s.
0
1 2
+
0.5 ... 10 sec.
0.5 ... 10 sec.
0.5 ... 10 sec.
Figura 39: Funzioni temporali
61 Dispositivi con particolari caratteristiche
WT34-V210S01, WT34-R210S02: preimpostato su dark on
WT34-B400S04: preimpostato su funzionamento light on, dimensioni punto luminoso
ca. Ø 15 mm (1 m)
WT34-R210S06: soppressione delle zone vicine (nessun rilevamento tra 0 e 80 mm)
WT34-R220S07: copertura nera tra emettitore e ricevitore
62 Eliminazione difetti
La tabella di rimozione dei disturbi mostra quali provvedimenti si devono adottare
quando il sensore non funziona più.
61 DISPOSITIVI CON PARTICOLARI CARATTERISTICHE
70
8009202.11O1 | SICK
