1
LED amarillo
2
Potenciómetro: ajuste
de la distancia de con‐
mutación
3
Conmutador: claro
(H)/oscuro (D)
4
Conmutador:
NPN/PNP
5
Potenciómetro: ajuste
del tiempo de retardo
t
2
6
Potenciómetro: ajuste
del tiempo de retardo
t
1
7
Potenciómetro: ajuste
de la fase de tiempo
1
LED amarillo
2
Potenciómetro: ajuste
de la distancia de con‐
mutación
3
Conmutador: claro
(H)/oscuro (D)
4
Conmutador:
NPN/PNP
2
Potenciómetro: ajuste
de la distancia de con‐
mutación
3
Conmutador: claro
(H)/oscuro (D)
4
Potenciómetro: ajuste
del tiempo de retardo
t
2
5
Potenciómetro: ajuste
del tiempo de retardo
t
1
6
Potenciómetro: ajuste
de la fase de tiempo
2
Potenciómetro: ajuste
de la distancia de con‐
mutación
3
Conmutador: claro
(H)/oscuro (D)
70 Montaje
Montar el sensor en una escuadra de fijación adecuada (véase el programa de acceso‐
rios SICK).
Respetar el par de apriete máximo admisible del sensor de 2 Nm.
Respetar la orientación preferente del objeto con respecto al sensor, véase véase
"Dibujo acotado", página 89.
71 Instalación eléctrica
La conexión de los sensores debe realizarse sin tensión. Debe tenerse en cuenta la
siguiente información en función del tipo de conexión:
– Conexión de conectores macho: observar la asignación de patillas. Si la tapa está
abierta, el conector macho puede girarse hacia la horizontal y la vertical
– Conexión por borne: observar el diámetro de cable admisible de 5 a 10 mm. Si la
tapa está abierta, el racor M16 puede girarse hacia la horizontal y la vertical. Aflo‐
jar el racor M16 y retirar los tapones de obturación. Pasar el cable de alimen‐
tación sin tensión y conectar el sensor de acuerdo a tabla 52 y tabla 54. Volver a
apretar el racor M16 con obturación para garantizar el tipo de protección IP del
dispositivo.

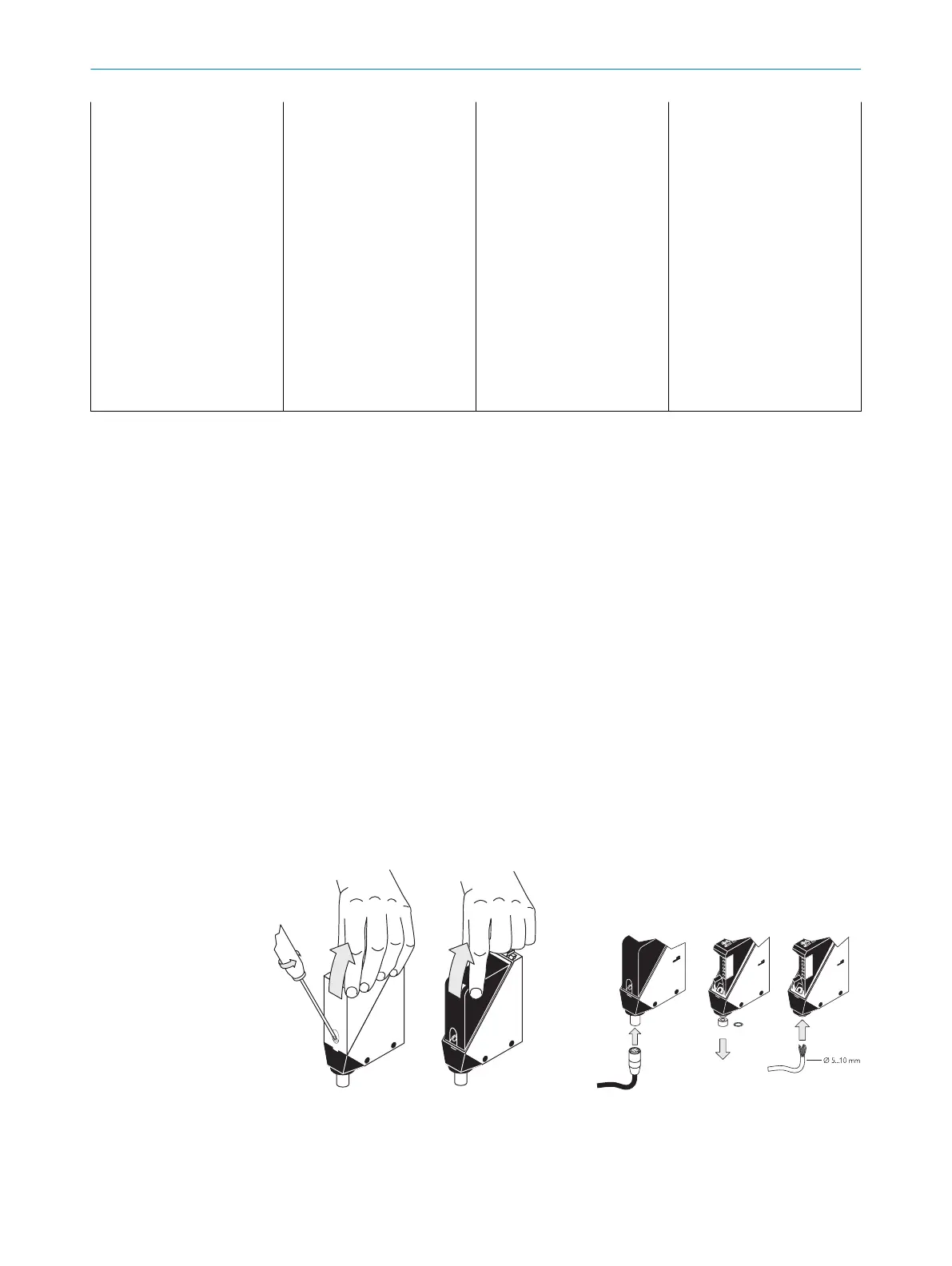

Figura 41: Apertura del sensor Figura 42: Conexión eléctrica
No aplicar o conectar la fuente de alimentación hasta que no se hayan finalizado todas
las conexiones eléctricas.
MONTAJE
70
8009202.11O1 | SICK
Subject to change without notice
79
