Entrée test
Entrée test : les capteurs WT34-B / -V disposent d’une entrée test (« TE » ou « Test »
dans le schéma de raccordement [voir "WT34-Bxxx, WT34-Vxxx", page 35 et voir
tableau 27]) qui permet de désactiver l’émetteur et ainsi de contrôler le bon fonction‐
nement du capteur : lorsque des câbles avec connecteurs femelles équipés de LED
sont utilisés, s’assurer que l’entrée TE est correctement affectée.
Si l’objet est détecté, activer l’entrée test (voir le schéma de raccordement [voir "WT34-
Bxxx, WT34-Vxxx", page 35 et voir tableau 27], PNP : TE → M). La LED d’émission
s’éteint ou une absence de détection d’objet est simulée. Pour vérifier le fonctionne‐
ment, utiliser le tableau suivant. Si la sortie de commutation ne se comporte pas
comme indiqué dans le tableau suivant, vérifier les conditions d’utilisation. Voir la sec‐
tion consacrée au diagnostic.

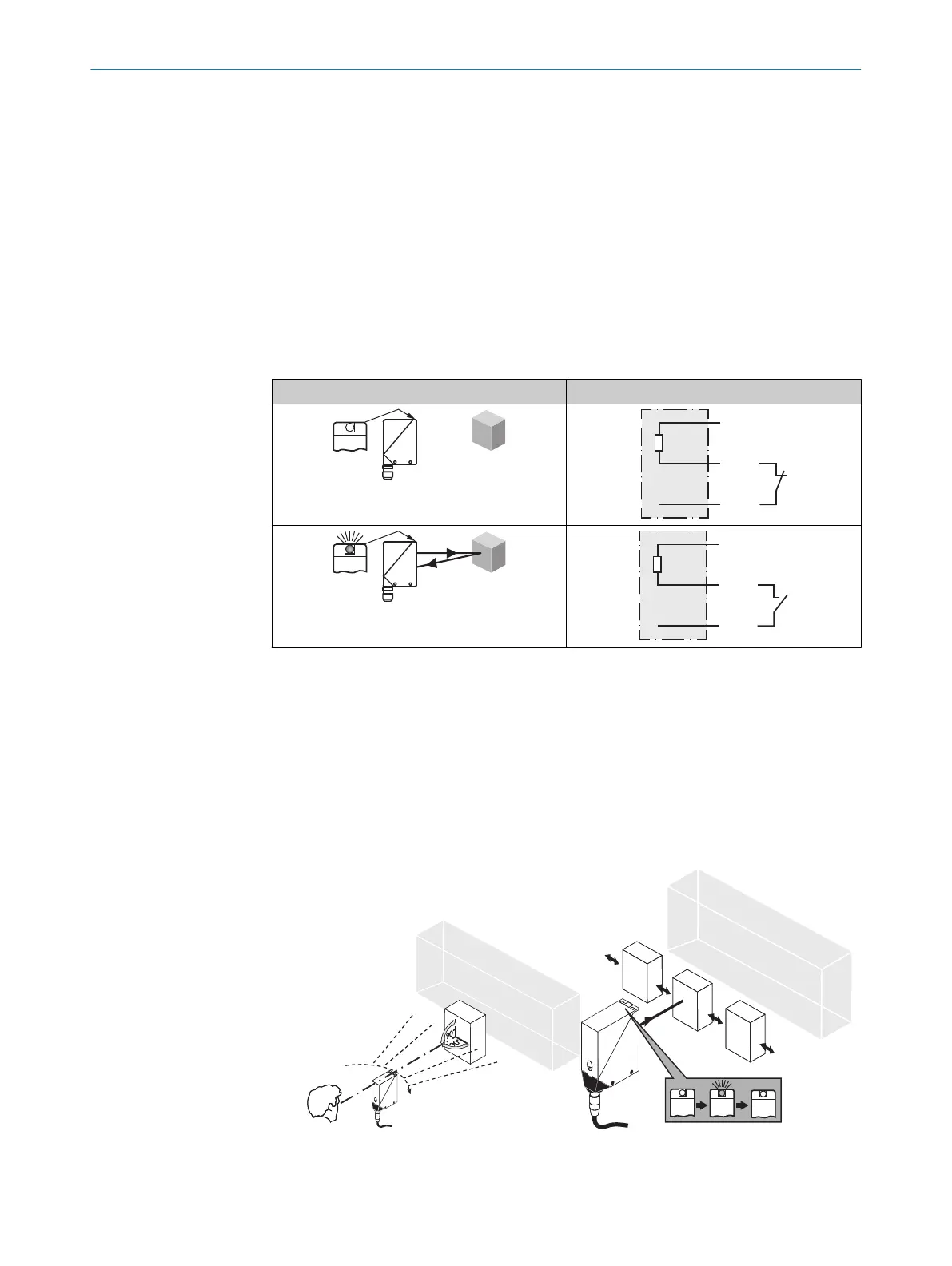

Tableau 27: Test
Test
34 Mise en service
1 Alignement
WT34-Xx4x, -Xx5x : aligner le capteur sur l’objet. Choisir la position de sorte que le faisceau
lumineux émis rouge touche l’objet en plein centre. S’assurer que l’ouverture optique (vitre
frontale) du capteur est parfaitement dégagée [voir illustration 19 et illustration 20].
WT34-Xx1x, -Xx2x : aligner le capteur sur l’objet. Choisir la position de sorte que le faisceau
infrarouge (invisible) touche l’objet en plein centre. Seules les LED permettent de savoir si
l’alignement est correct. Voir illustration 19 et illustration 20. S’assurer que l’ouverture
optique (vitre frontale) du capteur est parfaitement dégagée.
Illustration 19: Alignement Illustration 20: Alignement 2
2 Distance de commutation
33 FONCTIONS SUPPLÉMENTAIRES
38
