Les WT34 sont des détecteurs à réflexion directe avec élimination d’arrière-plan. En fonc‐
tion de la rémission de l’objet à détecter et de l’arrière-plan qui se trouve éventuellement
derrière, une distance minimale (y) doit être respectée entre la distance de commutation
(x) réglée et l’arrière-plan.
Rémission : 6 % = noir 1, 18 % = gris 2, 90 % = blanc 3 (par rapport au blanc standard
selon DIN 5033). Nous recommandons de procéder au réglage avec un objet de faible
rémission.
La distance minimale (= y) pour l’élimination d’arrière-plan peut être déterminée à partir
du diagramme [ illustration 21 1] comme suit :
exemple : x = 600 mm, y = 4.5 => 4.5 % de 600 mm = 27 mm. C’est à dire que l’arrière-
plan est masqué à partir d’une distance du capteur > 627 .
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 200 400 600 800 1000 1200 1400
Distance in mm
1
2
3
y
x

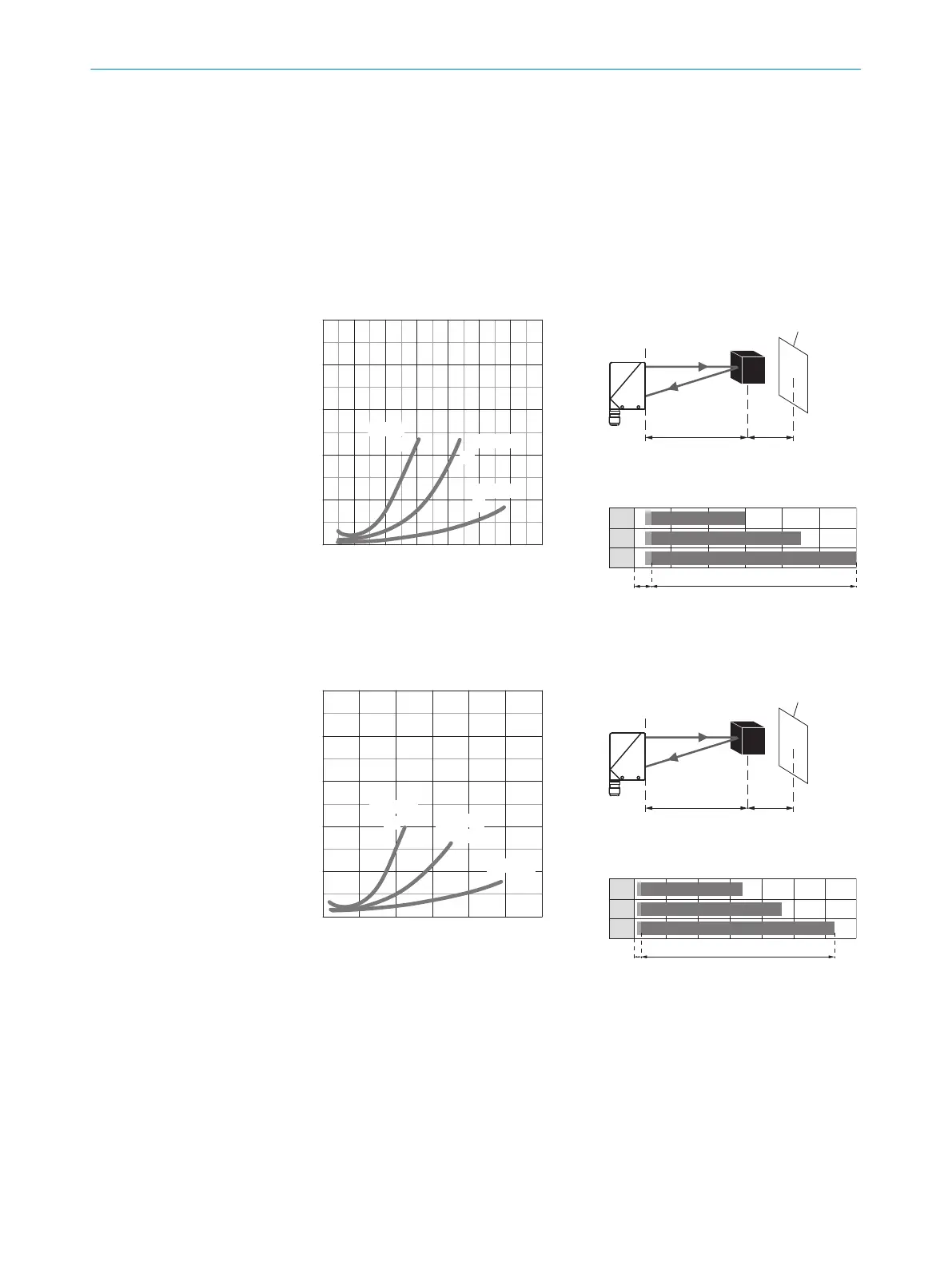

Illustration 21: WT34-Xx4x, -Xx5x,
lumière rouge
yx
white back-
ground (90%)
x = 600 mm, y = 27 mm
(= 4,5 % de 600 mm)
100 600
100 900
100 1,200
1
2
3
A B
A = distance de détection (en fonction
de la réémission de l'objet)
B = plage de réglage
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 500 1000 1500 2000 2500 3000
Distance in mm
1
2
3
y
x
Illustration 22: WT34-Xx1x, -Xx2x,
lumière infrarouge
yx
white back-
ground (90%)
x = 1.000 mm, y = 30 mm
(= 3 % de 1.000 mm)
100 1,300
100 1,800
100 2,500
1
2
3
A B
A = distance de détection (en fonction
de la réémission de l'objet)
B = plage de réglage
3 Réglage distance de commutation
Capteur avec potentiomètre : ouvrir le couvercle et le capot de protection du capteur ;
veiller à ce qu’aucune saleté ne pénètre dans l’appareil.
La distance de commutation se règle avec le potentiomètre (réf. : sans butée). Rotation
vers la droite : augmentation de la distance de commutation, rotation vers la gauche :
réduction de la distance de commutation. Nous recommandons de régler la distance de
MISE EN SERVICE 34
8009202.11O1 | SICK
Subject to change without notice
39
