SICK W34 Series User Manual

Activer l’alimentation électrique seulement après avoir effectué les branchements élec‐
triques.
Explications du schéma de raccordement (tableaux, chapitre 32.1 et voir "WT34-Rxxx",
page 36) :
Alarme = sortie d’alarme (voir tableau 22 et Fonctions supplémentaires)
n. c. = non connecté
NC = contact NF
NO = contact NO
Q / Q = sorties de commutation
TE/Test = entrée test (voir tableau 22 et Fonctions supplémentaires)

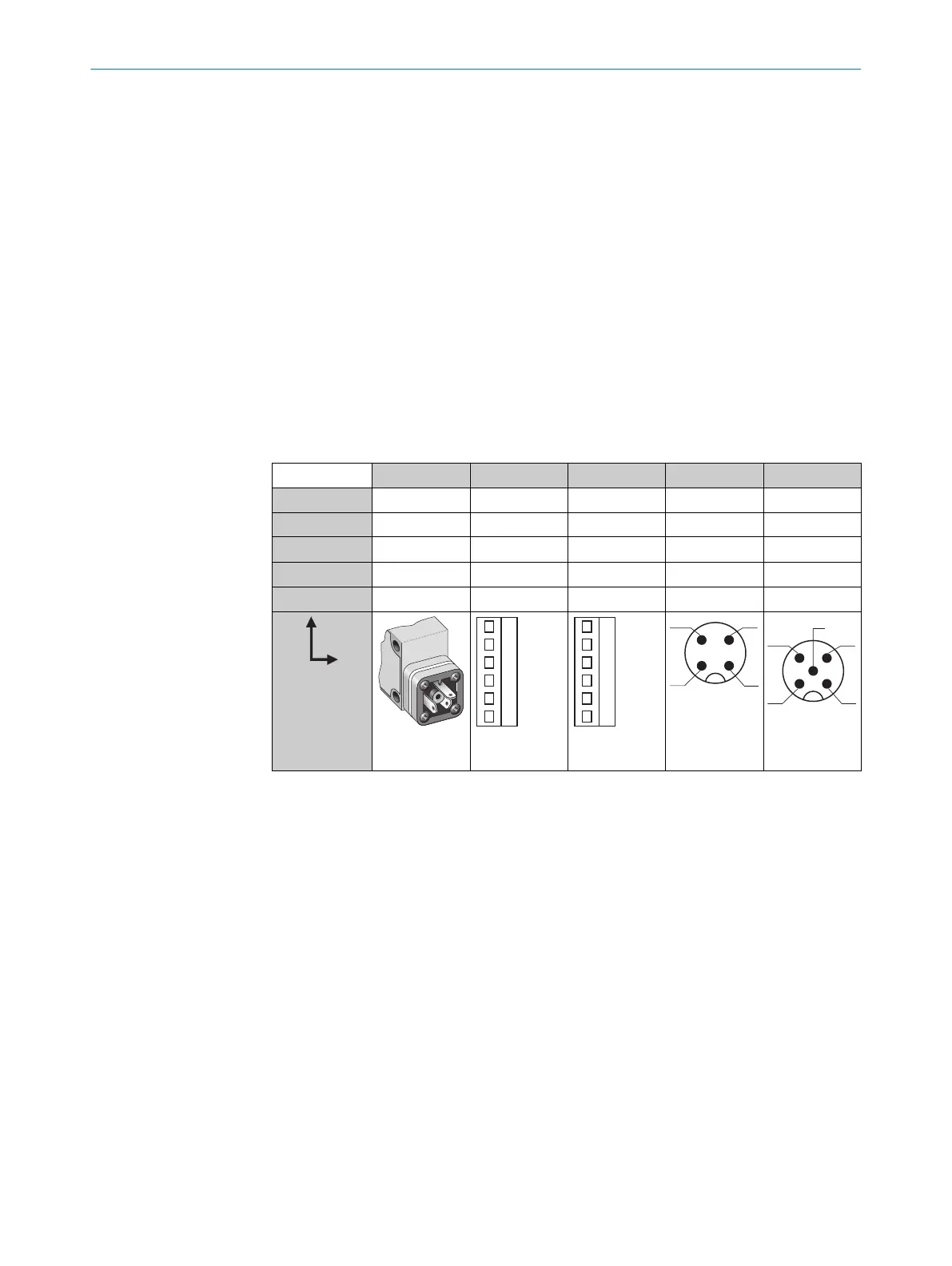

32.1 WT34-Bxxx, WT34-Vxxx
U
B
: 10 ... 30 V CC, voir "Caractéristiques techniques", page 42
Tableau 22: CC
WT34- B3x3 B2x0 V2x0 B4x0 V5x0
1 + (L+) + (L+) + (L+) + (L+) + (L+)
2 - (M) - (M) - (M) Test Test
3
Q/Q
- Alarme - (M) - (M)
4 -
Q/Q Q/Q Q/Q Q/Q
5 - Test Test - Alarme
I
N
= 4 A
1 2 3 4 5
0,14 ...
1,5 mm
2
I
N
= 4 A
1 2 3 4 5
0,14 ...
1,5 mm
2
I
N
= 4 A
1
2
4 3
1
2
5
4 3
INSTALLATION ÉLECTRIQUE 32
8009202.11O1 | SICK
Subject to change without notice
35
