WT34 sind Reflexions-Lichttaster mit Hintergrundausblendung. Abhängig von der Remis‐
sion des zu detektierenden Objektes und des eventuell sich dahinter befindlichen Hinter‐
grundes, ist ein Mindestabstand (y) zwischen eingestelltem Schaltabstand (x) und Hinter‐
grund einzuhalten.
Remission: 6 % = schwarz 1, 18 % = grau 2, 90 % = weiß 3 (bezogen auf Standardweiß
nach DIN 5033). Wir empfehlen, die Einstellung mit einem Objekt von niedriger Remission
vorzunehmen.

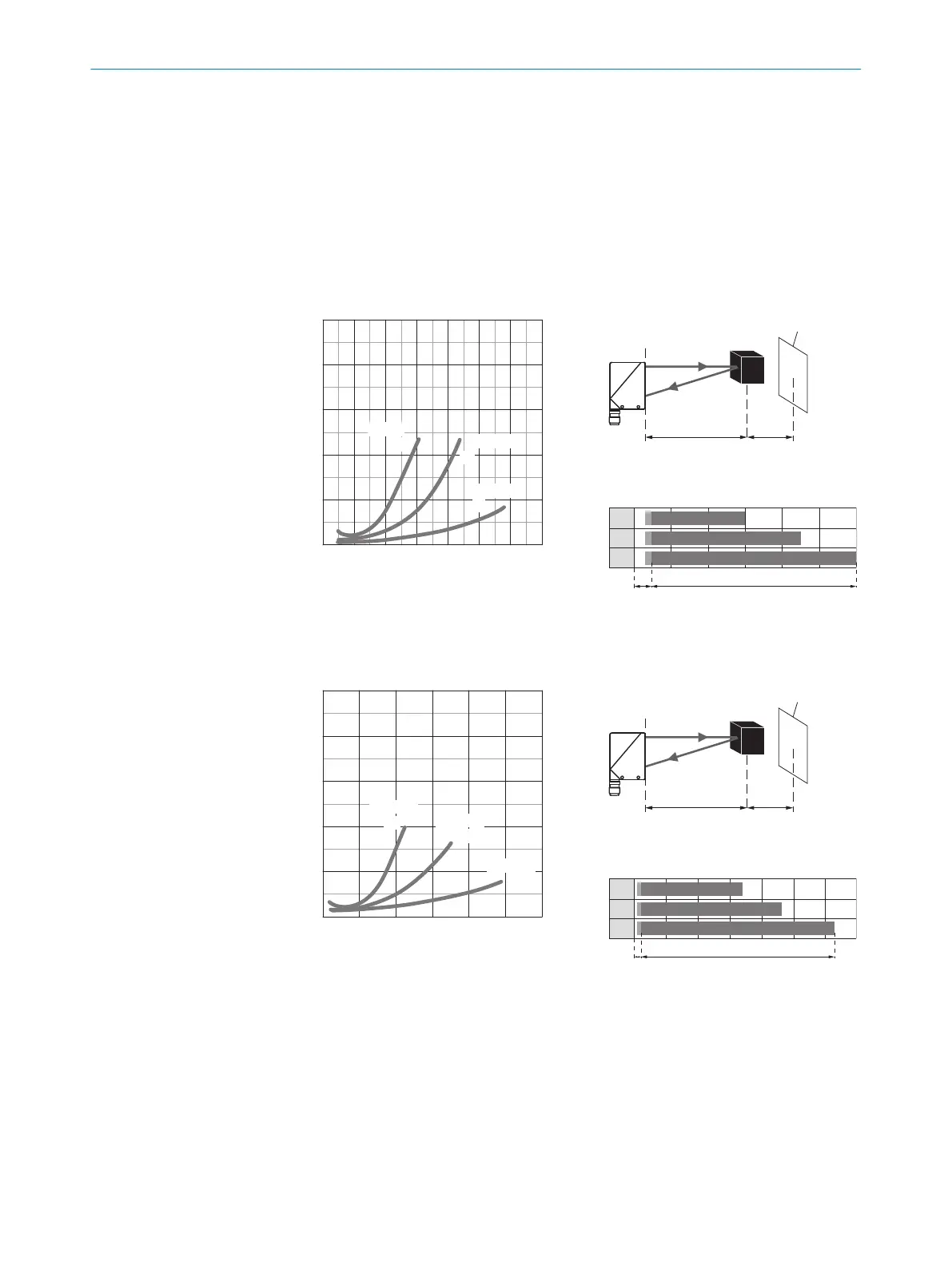

Die minimale Distanz (= y) für die Hintergrundausblendung kann aus dem Diagramm
[ Abbildung 13 1] wie folgt ermittelt werden:
Beispiel: x = 600 mm, y = 4.5 => 4.5 % von 600 mm = 27 mm. D. h. der Hintergrund wird
ab einer Distanz von > 627 mm vom Sensor ausgeblendet.
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 200 400 600 800 1000 1200 1400
Abstand in mm
1
2
3
y
x
Abbildung 13: WT34-Xx4x, -Xx5x, Rot‐
licht
yx
weißer Hinter-
grund (90%)
x = 600 mm, y = 27 mm
(= 4,5 % von 600 mm)
100 600
100 900
100 1,200
1
2
3
A B
A = Detektionsabstand (abhängig von
Objektremission)
B = Einstellbereich
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 500 1000 1500 2000 2500 3000
Abstand in mm
1
2
3
y
x
Abbildung 14: WT34-Xx1x, -Xx2x, Infra‐
rotlicht
yx
weißer Hinter-
grund (90%)
x = 1000 mm, y = 30 mm
(= 3 % von 1000 mm)
100 1,300
100 1,800
100 2,500
1
2
3
A B
A = Detektionsabstand (abhängig von
Objektremission)
B = Einstellbereich
3 Einstellung Schaltabstand
Sensor mit Potentiometer: Deckel und Schutzhaube des Sensors öffnen; darauf achten,
dass kein Schmutz in das Gerät gelangt.
Mit dem Potentiometer (Art: ohne Anschlag) wird der Schaltabstand eingestellt. Drehung
nach rechts: Erhöhung des Schaltabstandes, Drehung nach links: Verringerung des Schalt‐
abstandes. Wir empfehlen, den Schaltabstand in das Objekt zu legen, z. B. siehe
INBETRIEBNAHME 21
