2 Distancia de conmutación
Las WT34 son fotocélulas de detección sobre objeto con supresión de fondo. Dependiendo
de la reflectancia del objeto que vaya detectarse y del posible fondo que se encuentre
detrás, se debe respetar una distancia mínima (y) entre la distancia de conmutación (x)
ajustada y el fondo.
Reflectancia: 6% = negro 1, 18% = gris 2, 90% = blanco 3 (referido al blanco estándar
según DIN 5033). Recomendamos realizar el ajuste con un objeto de baja reflectancia.
La distancia mínima (= y) para la supresión de fondo puede determinarse a partir del dia‐
grama [figura 45 1] de la siguiente manera:
Ejemplo: x = 600 mm, y = 4.5 => 4.5 % de 600 mm = 27 mm. Es decir, el fondo se supri‐
mirá a partir de una distancia > 627 mm del sensor.
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 200 400 600 800 1000 1200 1400
Distance in mm
1
2
3
y
x

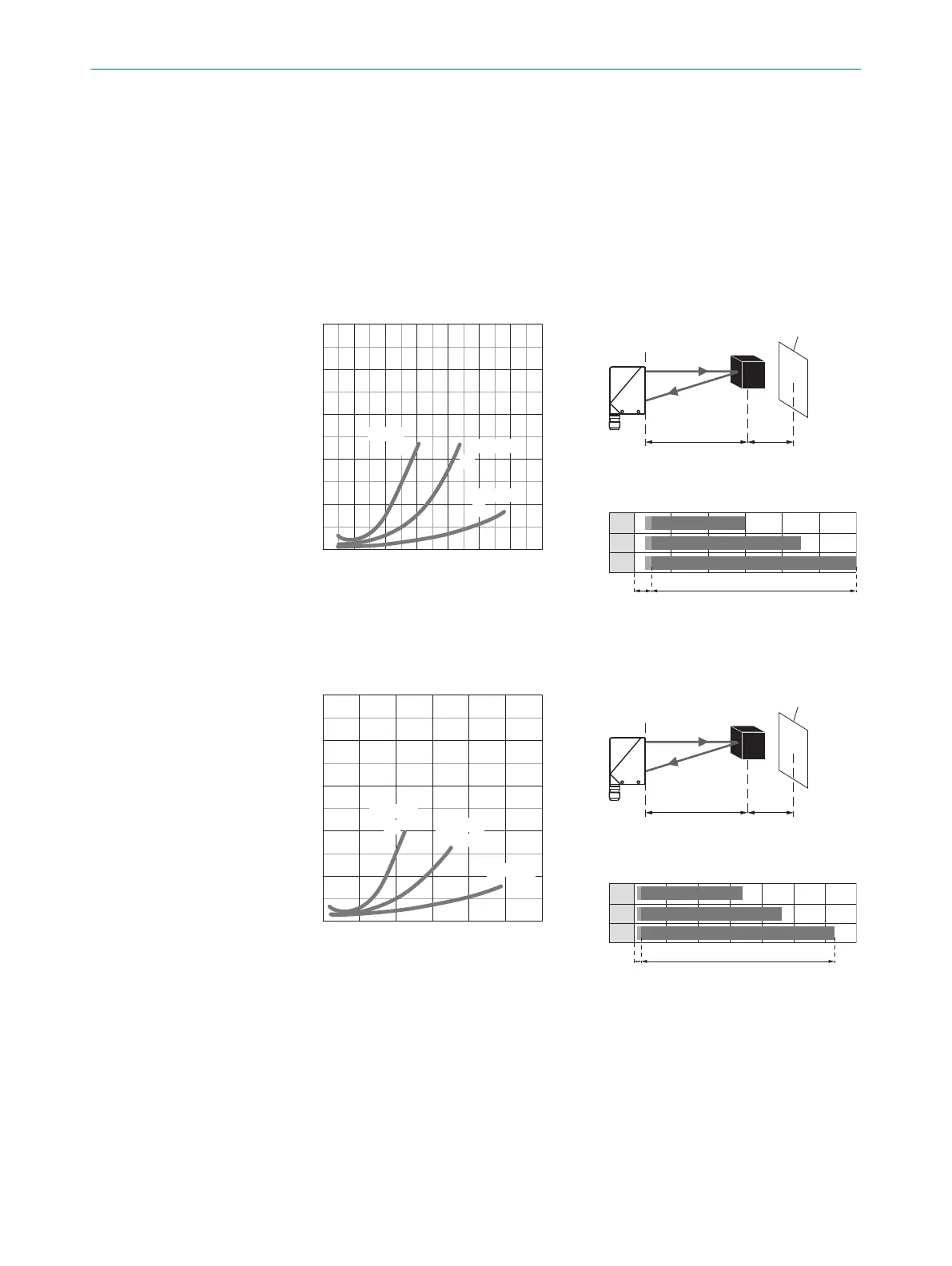

Figura 45: WT34-Xx4x, -Xx5x, luz roja
yx
white back-
ground (90%)
x = 600 mm, y = 27 mm
(= 4,5% de 600 mm)
100 600
100 900
100 1,200
1
2
3
A B
A = distancia de detección (en función
de la reflectancia)
B = rango de ajuste
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 500 1000 1500 2000 2500 3000
Distance in mm
1
2
3
y
x
Figura 46: WT34-Xx1x, -Xx2x, luz infra‐
rroja
yx
white back-
ground (90%)
x = 1.000 mm, y = 30 mm
(= 3% de 1.000 mm)
100 1,300
100 1,800
100 2,500
1
2
3
A B
A = distancia de detección (en función
de la reflectancia)
B = rango de ajuste
3 Ajuste de la distancia de conmutación
Sensor con potenciómetro: abrir la tapa y la cubierta de protección del sensor prestando
atención a que no entre suciedad en el dispositivo.
Con el potenciómetro (tipo: sin tope) se ajusta la distancia de conmutación. Giro hacia la
derecha: aumenta la distancia de conmutación; giro hacia la izquierda: se reduce la dis‐
tancia de conmutación. Recomendamos poner la distancia de conmutación en el objeto,
73 PUESTA EN SERVICIO
84
8009202.11O1 | SICK
Subject to change without notice
