Montageanleitung für SIMATIC NET PROFIBUS SpliTConnect System
Mounting Instruction for SIMATIC NET PROFIBUS SpliTConnect System
Copyright © 1999 Siemens AG
Typ/Type Beschreibung/Description Bestell-Nummer/Ord. code
SpliTConnect Coupler Zur Kopplung zweier oder mehrerer 6GK1905-0AC00
SpliTConnect Tap
For coupling of two or more
SpliTConnect Tap

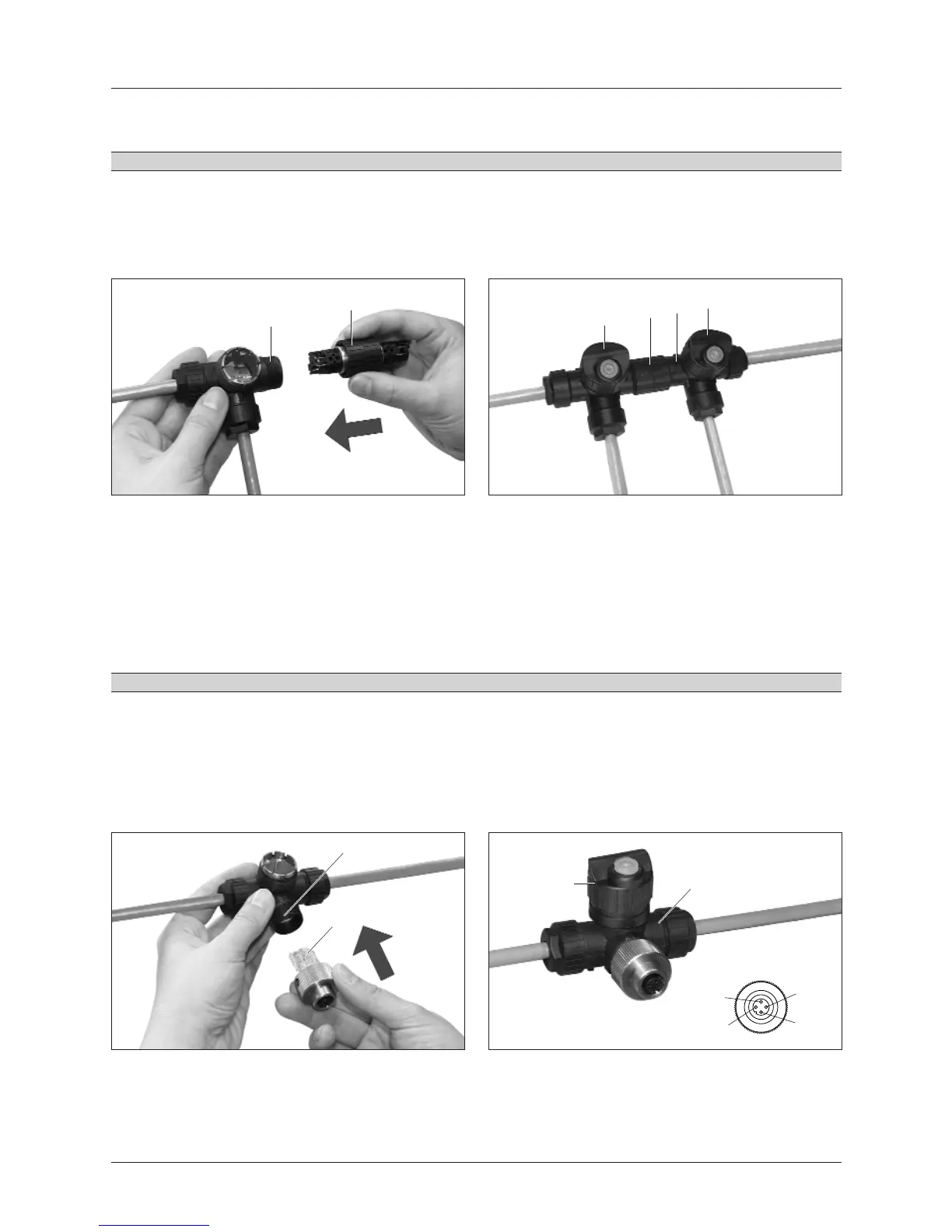

Montage/Mounting
Zubehör (nicht im Lieferumfang enthalten)/Accessoires (not included in scope of delivery)
1. SpliTConnect Coupler (8) auf einen freien Leitungs-
abgang eines SpliTConnect Tap (1) aufschrauben.
Srew the SpliTConnect Coupler (8) onto a free port
of the SpliTConnect Tap (1).
2. SpliTConnect Coupler (8) auf einen freien Leitungs-
abgang eines zweiten SpliTConnect Tap (1) auf-
schrauben. Kontaktierelemente (2) auf die komplett
bestückten SpliTConnect Tap aufschrauben.
Srew the SpliTConnect Coupler (8) onto a free port
of a second SpliTConnect Tap (1). Screw contac-
ting element (2) onto the completely assembled
SpliTConnect Tap.
Typ/Type Beschreibung/Description Bestell-Nummer/Ord. code
SpliTConnect M12 Outlet Abgang mit M12 Buchse. 6GK1905-0AB00
Verwendung anstelle des Abgangs
für Leitungsanschluss.
Port with M12 socket.
To be used instead of the port for
cable connection.
Montage/Mounting
1. SpliTConnect M12 Outlet (9) auf einen freien
Leitungsabgang eines SpliTConnect Tap (1) auf-
schrauben.
Screw the SpliTConnect M12 Outlet (9) onto a free
port of the SpliTConnect (1).
2. Kontaktierelement (2) auf den komplett be-
stückten SpliTConnect Tap (1) aufschrauben.
Screw contacting element (2) onto the completely
assembled SpliTConnect Tap (1).
1
8
9
1
1
8
2
2
1
2
n.c.
Signal A
PIN 3
Signal B
PIN 1
Schirm
Shield
PIN 4
