Montageanleitung für SIMATIC NET PROFIBUS SpliTConnect System
Mounting Instruction for SIMATIC NET PROFIBUS SpliTConnect System
Copyright © 1999 Siemens AG
Typ/Type Beschreibung/Description Bestell-Nummer/Ord. code
FastConnect Stripping Tool Werkzeug zum einfachen und 6GK1905-6AA00
schnellen Abisolieren des
PROFIBUS FC Process Cable
1)
.
Tool for simple and fast insulation
of the PROFIBUS FC Process
Cable
1)
.
1) siehe Montageschritt 2
see mounting step 2
Typ/Type Beschreibung/Description Bestell-Nummer/Ord. code
SpliTConnect Terminator Zum elektrischen Abschluß eines 6GK1905-0AE00
SpliTConnect Terminator Ex Bussegments. 6GK1905-0AD00
For electrical termination of a
bus segment.
Montage / Mounting

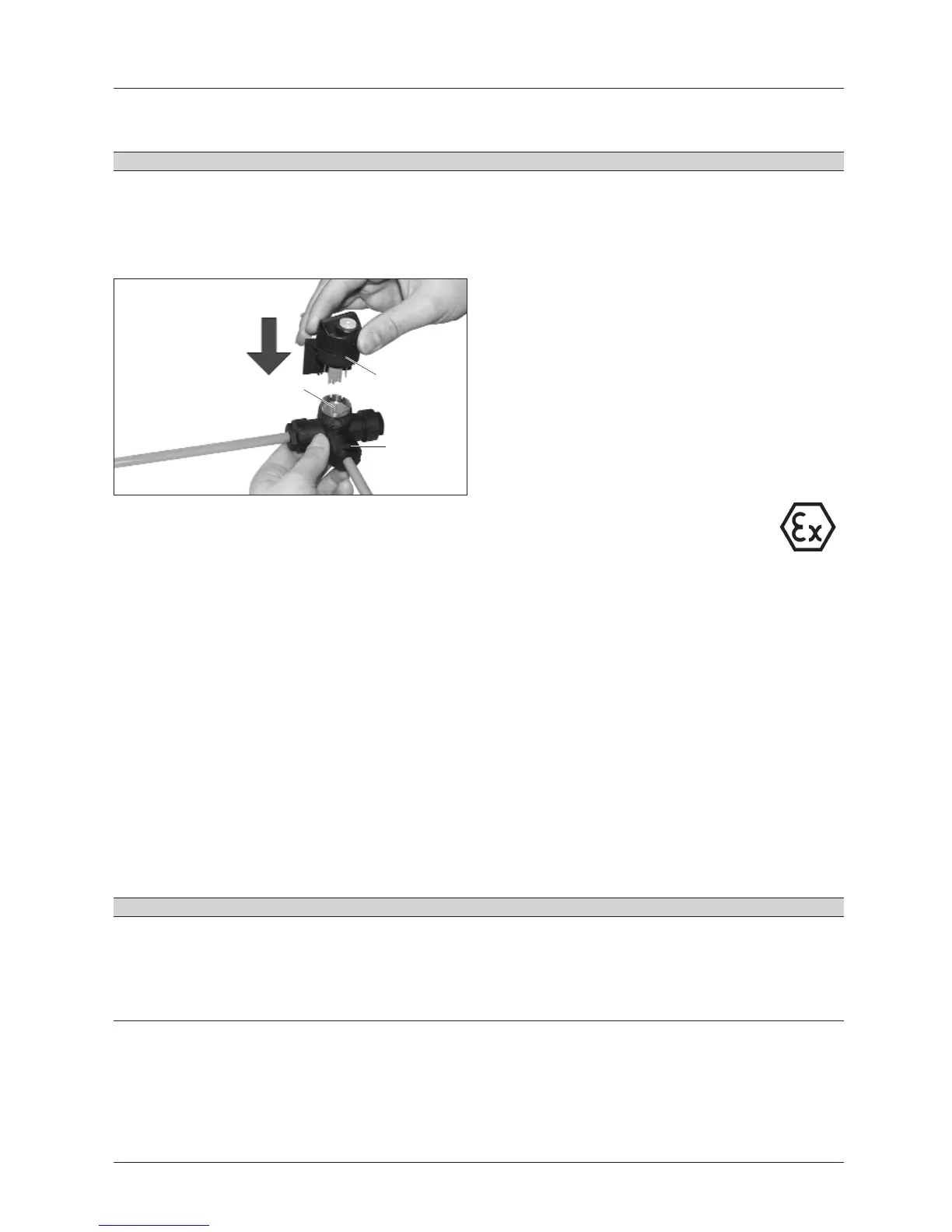

SpliTConnect Terminator (Ex) (10) in SpliTConnect
Tap (1) einführen. Ausrichtung ist durch Nut (N) und
Führung im SpliTConnect Terminator (Ex) (10) vorge-
geben. Achtung! Alle 3 Abgänge müssen korrekt
bestückt sein.
SpliTConnect Terminator (Ex) (10) bis auf Anschlag
anziehen. Zur Unterstützung kann ein Schrauben-
dreher durch die dafür vorgesehene Öffnung im
SpliTConnect Terminator (Ex) (10) gesteckt werden.
Insert SpliTConnect Terminator (Ex) (10) into SpliT-
Connect Tap (1). Alignment is given by groove (N) and
slot in the SpliTConnect Terminator (Ex) (10).
Attention! All 3 ports have to be mountet correctly.
Tighten SpliTConnect Terminator (Ex) (10) as much
as possible. For supporting this, a screw driver can
be used by inserting in the provided hole of the
contacting element (2).
SpliTConnect Terminator Ex
– Zum Einsatz in For use in
II 1G EEx ia IIC T6
– Zert. Nr. Cert.No.: DMT 99 ATEX E 054
– T
Umax
– 20 °C … +50 °C
U
max
15 V
I
max
128 mA
– Parameter gemäß EN 50020, FISCO-Modell
Parameter according EN 50020, FISCO model
N
10
1
