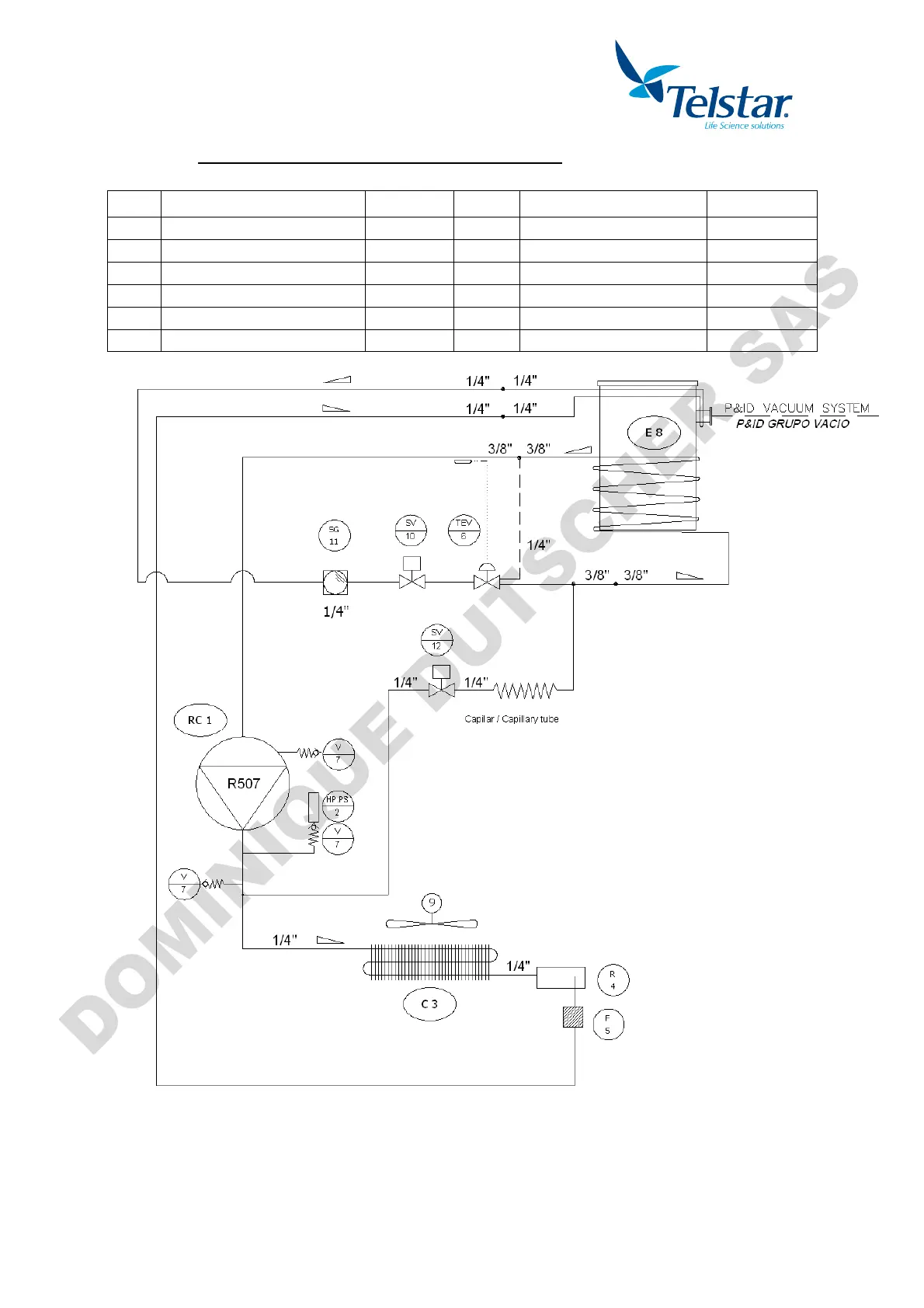

13.5. P&ID Sistema de refrigeración (LyoQuest -55)
No. DESCRIPCIÓN CÓDIGO No. DESCRIPCIÓN CÓDIGO
RC1 Compresor R-507 58411 TEV6 Válvula expansión R-507
3485
2 Presostato de alta presión 57311 V7 Válvula acceso 3023
C3 Condensador de aire 37223 E8 Evaporador 55190
R4 Depósito de líquido 1740404 9 Ventilador 57208
F5 Filtro secador 19813 SV10 Válvula solenoide 3551+3549
SG11
Visor 20661 SV12 Válvula solenoide 3551+3549
