IM-LYOQUEST-SP-2101 54 / 58

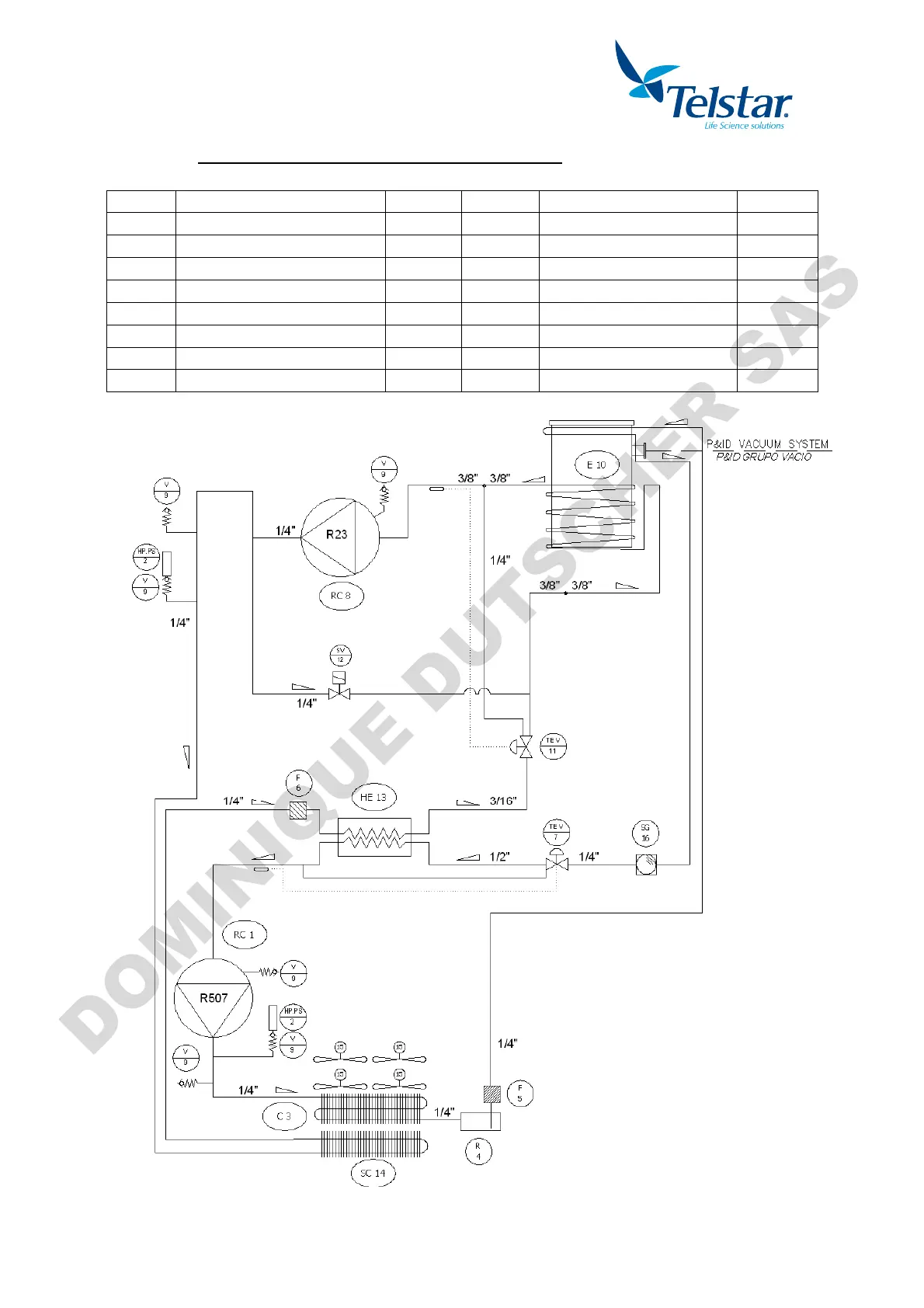

13.6. P&ID Sistema de refrigeración (LyoQuest -85)
No. DESCRIPCIÓN CÓDIGO
No. DESCRIPCIÓN CÓDIGO
RC1 Compresor R-507 58411 V9 Válvula acceso 3023
HPPS2
Presostato de alta presión 57311 E10 Evaporador 55190
C3 Condensador de aire 37223 TVE11 Válvula expansión R-23 19657
R4 Depósito de líquido 1740404
SV12 Electroválvula 3510
F5 Filtro secador 19813 HE13 Intercambiador 19534
F6 Filtro 60625 SC14 Subenfriador ---
TEV7 Válvula expansión 3485 15 Ventilador 57208
RC8 Compresor 58410 SG16 Visor 20661
