5

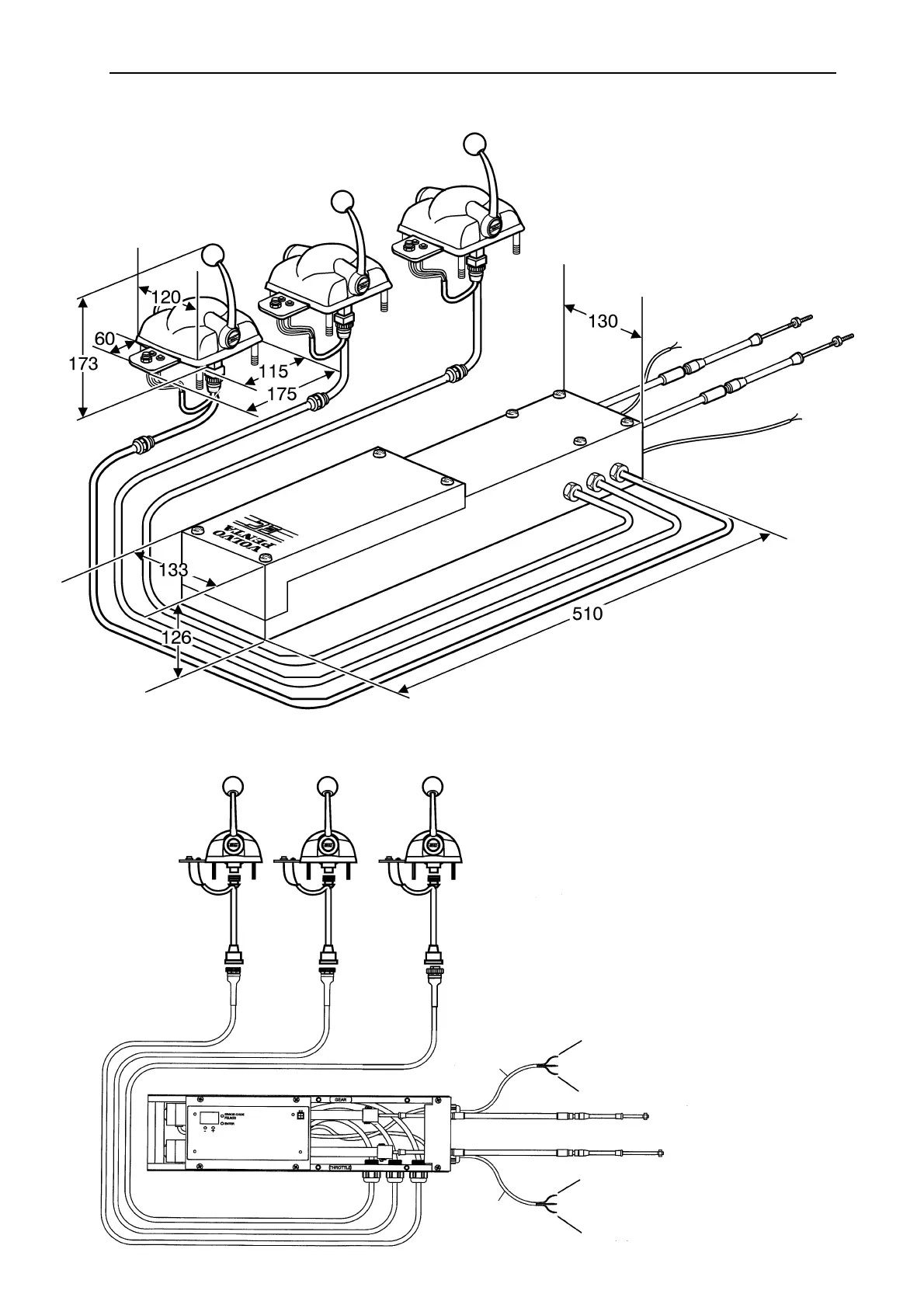

FIG.1 SYSTÈME ÉLECTRONIQUE DE COMMANDE VOLVO PENTA,
(SCHÉMA DE DIMENSION)
FIG. 2 UNITÉ D’ENTRAÎNEMENT/ÉLECTRONIQUE ET COMMANDES AVEC CÂBLES
Rouge (+) depuis batterie de démarrage
Rouge/Blanc (+) depuis batterie de service
Noir (-) depuis batteries
Jaune (-) vers relais de démarrage au point
mort uniquement, solénoïde (85)
Rouge (+) depuis clé d’allumage, position de marche
Bleu (+) depuis clé d’allumage, position de
démarrage
NOIR
GRIS
Instructions d’utilisation
