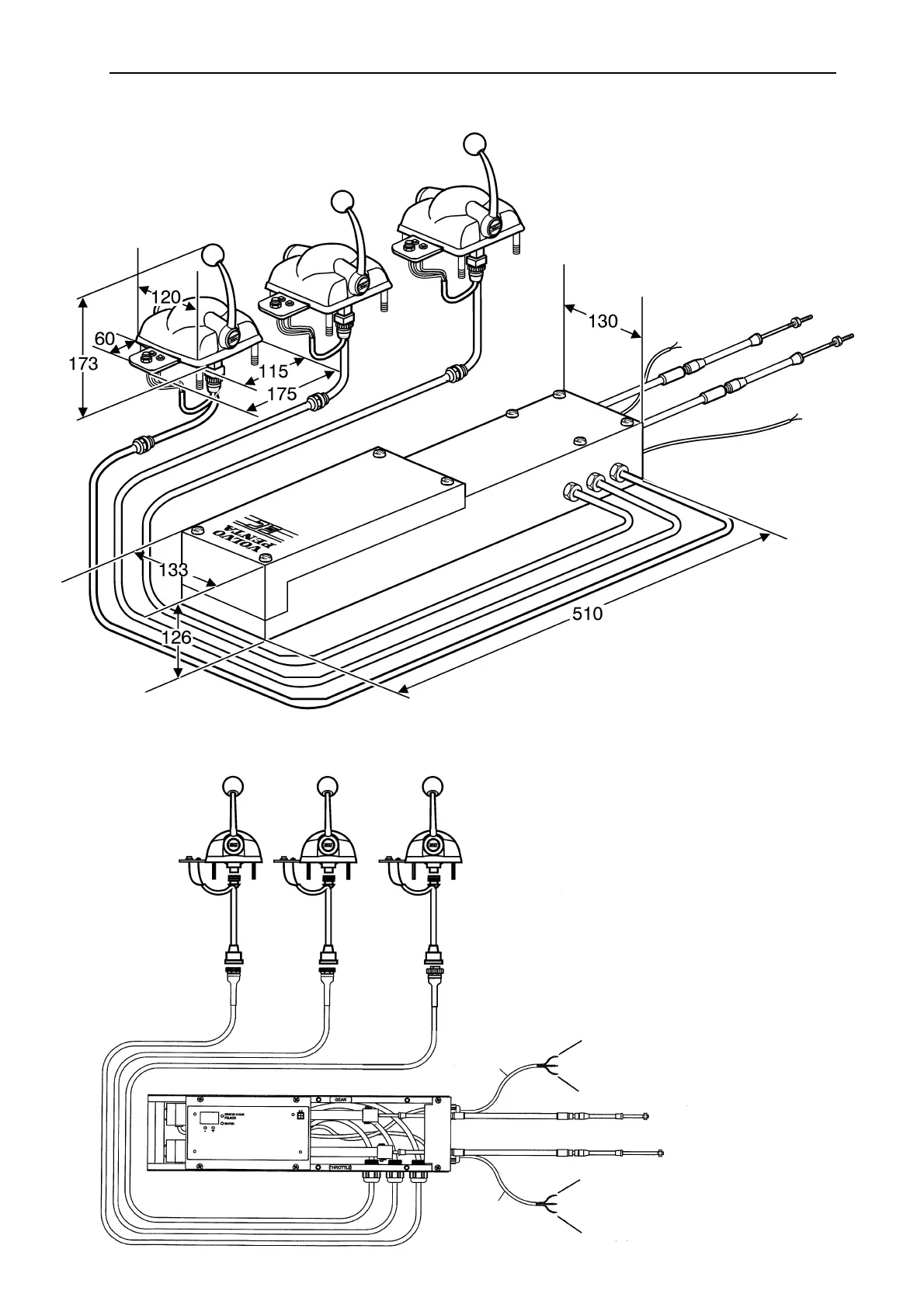

FIG.1 EL SISTEMA DE CONTROL ELECTRÓNICO DE VOLVO PENTA,
(DIBUJO ACOTADO)
FIG. 2 UNIDAD MOTRIZ/UNIDAD ELECTRÓNICA Y MANDOS CON CABLES
Rojo (+) de la batería de arranque
Rojo/blanco (+) de la batería de mantenim.
Negro (-) de baterías
Amarillo (-) a relé de arranque en p. neutro
solamente, solenoide (85)
Rojo (+) de llave de contacto, pos. funcionam.
Azul (+) de llave de contacto, pos. arranque
NEGRO
GRIS
