5

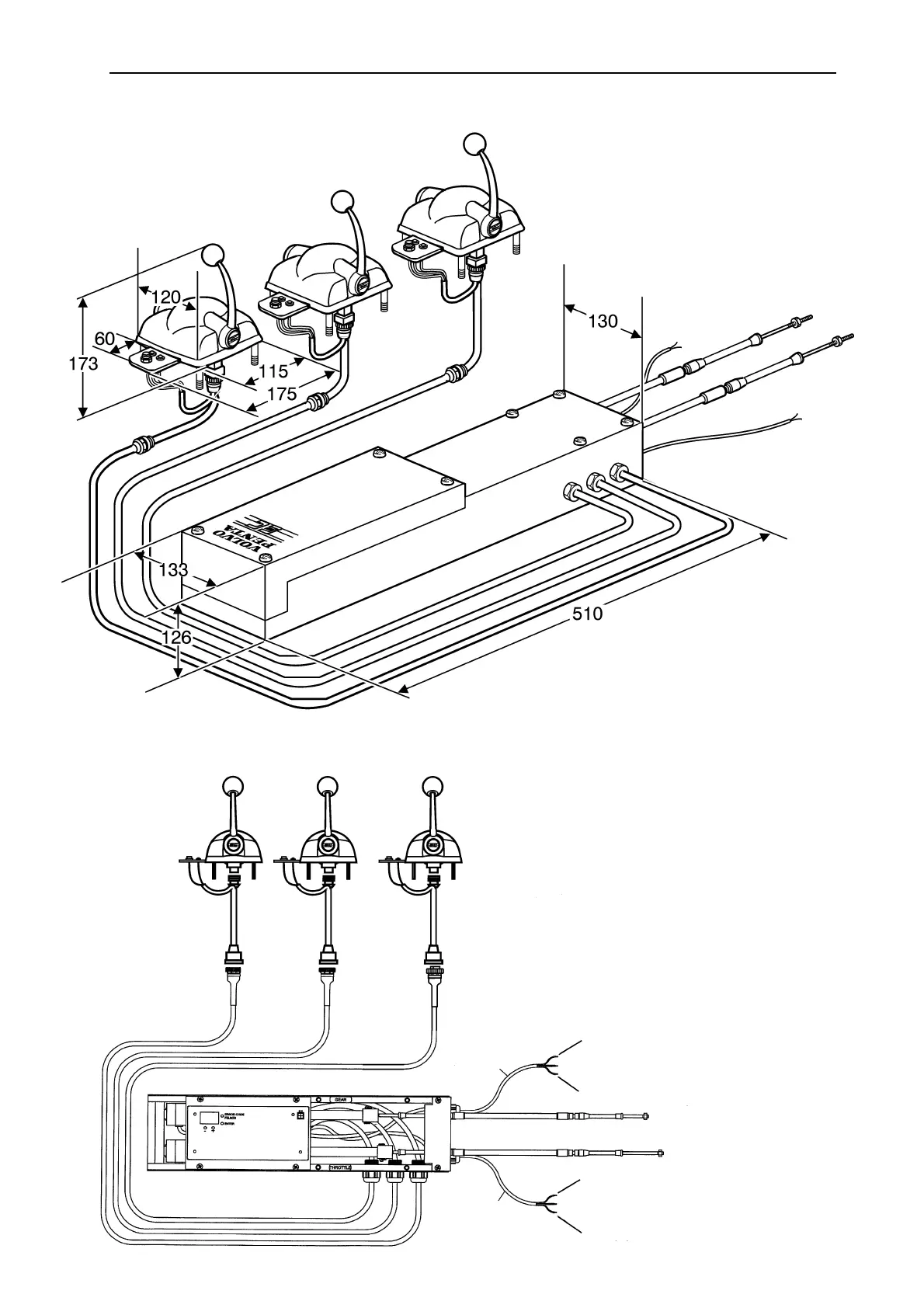

FIG.1 SISTEMA DI COMANDO ELETTRONICO VOLVO PENTA, (DISEGNO QUOTATO)
FIG. 2 UNITA’ DI AZIONAMENTO/UNITA’ ELETTRONICA E COMANDI CON CAVI
Rosso (+) da batteria di avviamento
Rosso/Bianco (+) da batteria di servizio
Nero (-) dalle batterie
Giallo (-) a relè avv. solo in folle, solenoide
(85)
Rosso (+) da chiave di avviamento, pos. marcia
Blu (+) da chiave di avviamento, pos. di avv.
NERO
GRIGIO
Istruzioni per l’uso
