PWB Connectors
Wiring Data
PWB Connectors
Connector Locations
NOTE: Part list references are given with each figure.
1. Power supply unit 1 (4150), Figure 1.
2. Power supply unit 2 (4150), Figure 2.
3. HVPS (4150), Figure 3.
4. Main PWB (4150), Figure 4.
5. Scanner PWB (4150), Figure 5.
6. UI PWB (4150), Figure 6.
7. DADF PWB (4150), Figure 7.
8. DADF Sensor PWB (4150), Figure 8.
9. Finisher PWB, Figure 9.
10. Tray 2, 3, 4 and HCF PWB, Figure 10.
11. Power supply unit 1 (4250/4260), Figure 11.
12. Power supply unit 2 (4250/4260), Figure 12.
13. HVPS (4250/4260), Figure 13.
14. Main PWB (4250/4260), Figure 14.
15. Scanner PWB (4250/4260), Figure 15.
16. UI PWB (4250/4260), Figure 16.
17. UI left keys PWB (4250/4260), Figure 17.
18. DADF PWB (4250/4260), Figure 18.
19. DADF CCD PWB (4265), Figure 19.
20. Power Supply Unit 2 (4265), Figure 20.
21. Switched Mode Power Supply (SMPS) (4265), Figure 21.
22. User Interface PWB (4265), Figure 22.
23. DADF PWB (4265), Figure 23.
24. OPE Sub PWB (4265), Figure 24.
25. OPE Key PWB (4265), Figure 25.
26. Scanner PWB (4265), Figure 26.
27. Scanner CCD PWB (4265), Figure 27.
28. HVPS (4265), Figure 28.
29. Main PWB (4265), Figure 29.
Power Supply Unit 1 (4150)
Location: PL 1.10 Item 3

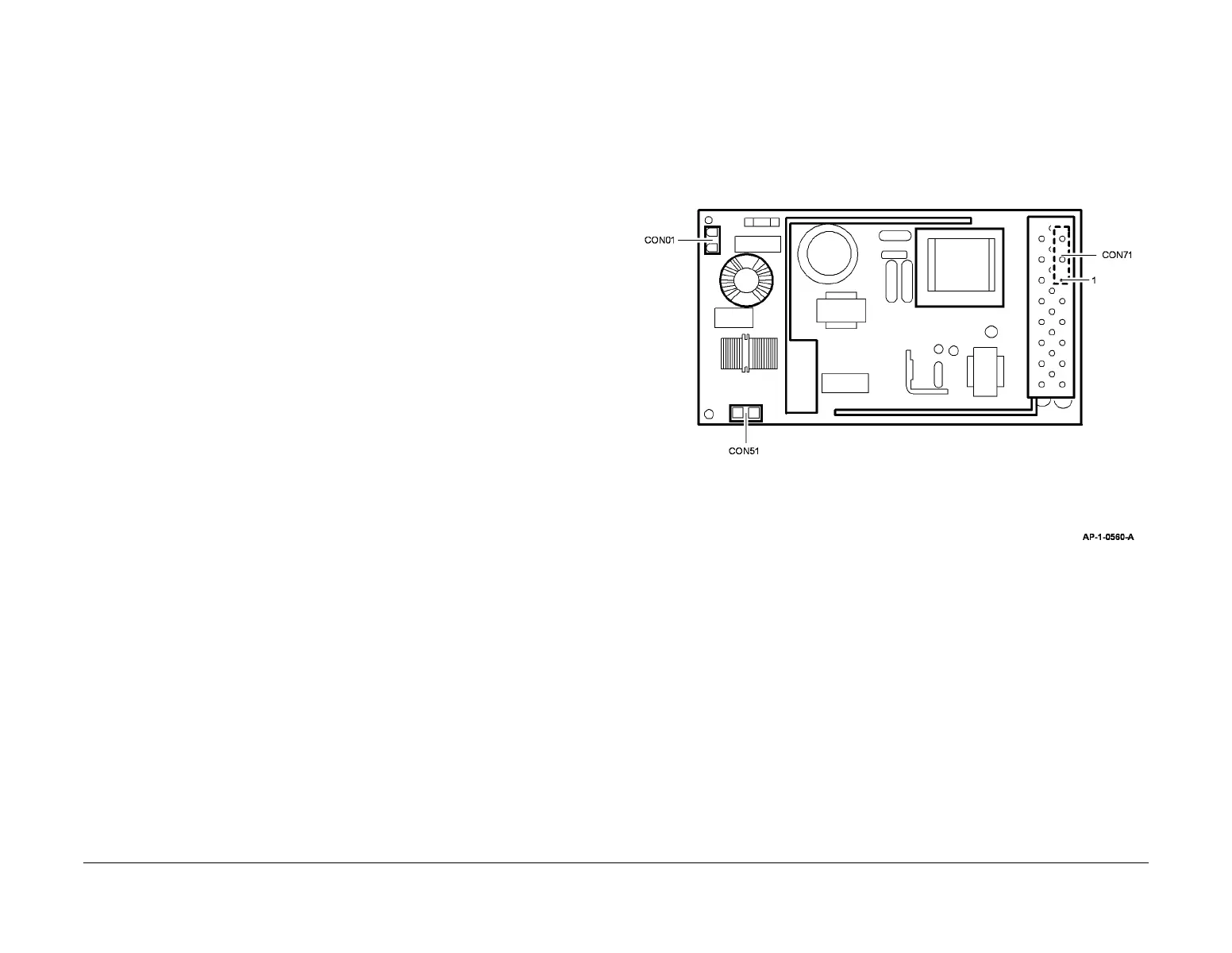

Figure 1 Power supply unit 1 (4150)
30. Main PWB Test Points (4265),
