25 FR
Sabotage (Tamper)
Ces bornes de raccordement sont la plupart du temps reliées à la zone anti-
sabotage ou la ligne anti-sabotage d'une centrale d'alarme. En cas
d'ouverture du boîtier, le contact NC de l'appareil s'ouvre et la ligne anti-
sabotage est ainsi interrompue. Une alarme de sabotage est alors
déclenchée au niveau de la centrale d'alarme.
Sorties (OP1 à OP4)
Il s'agit de quatre sorties de transistor à commutation négative.
Chaque sortie peut commuter 100 mA au maximum, c'est-à-dire que le
courant absorbé de la commutation raccordée de l'appareil externe ne doit
pas être supérieur à 100 mA.
(courant maximal de commutation de 100 mA)

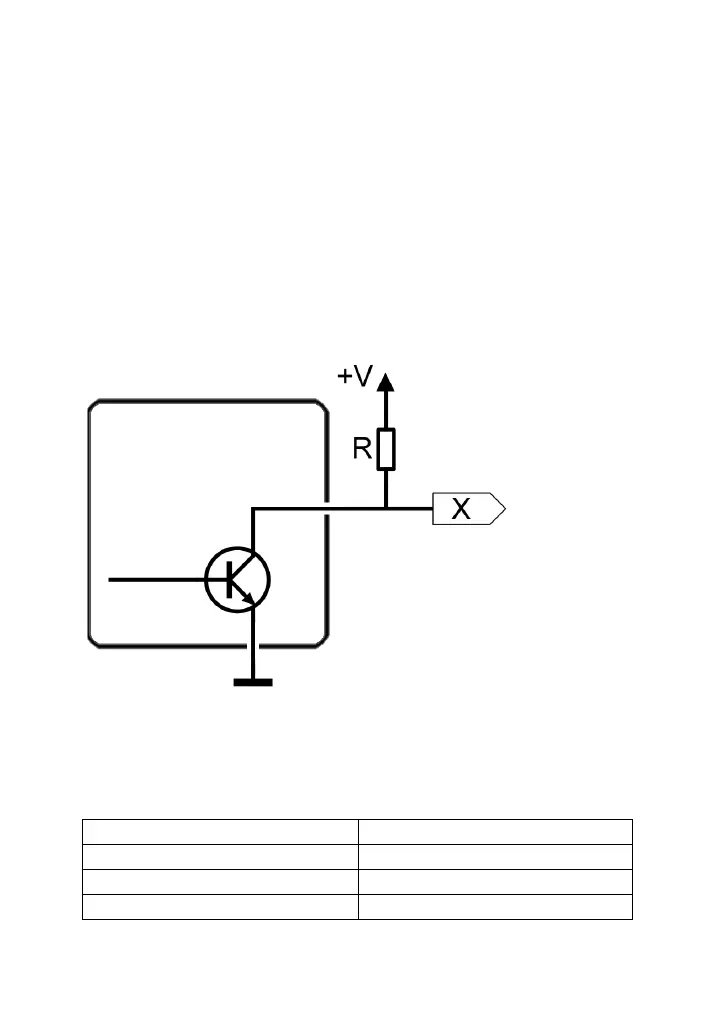

Exemple du principe
Sur le schéma, « R » représente un appareil externe, p. ex. une LED ou un
relais.
Si vous avez sélectionné au point de menu « Sorties polarité de sortie =
négative » :
État de la sortie
État appareil externe p. ex. LED
désactivé
OFF
activé
ON
