25 DE

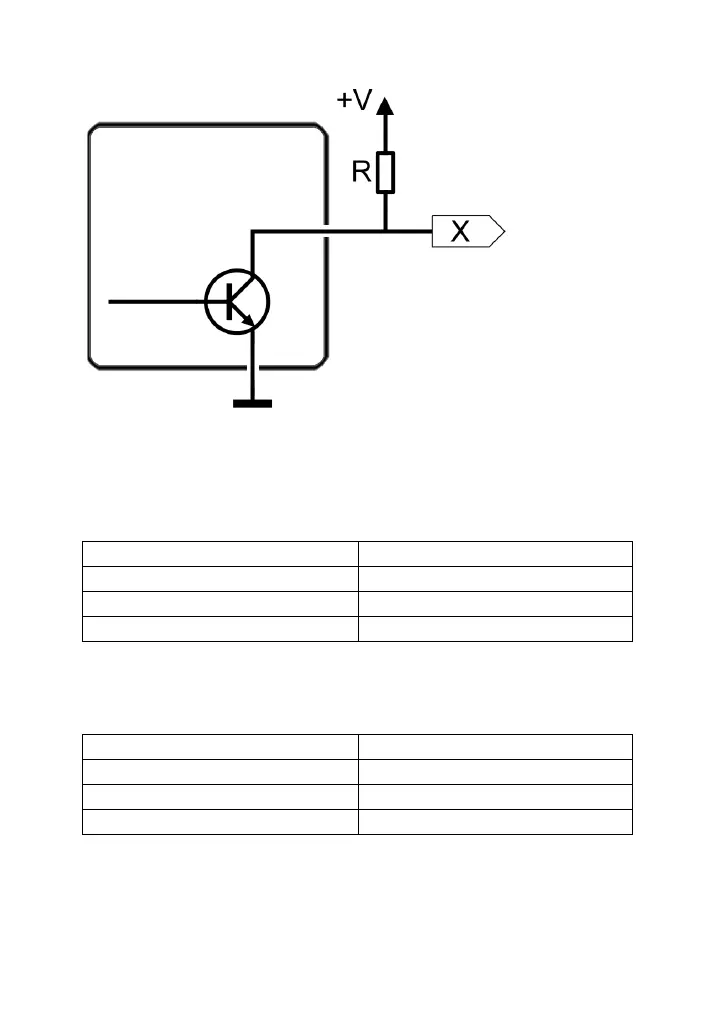

Prinzipbeispiel
Im Prinzipschaltbild stellt „R“ ein externes Gerät dar, z.B. eine LED oder ein
Relais.
Haben Sie im Menüpunkt „Ausgänge  Ausgangspolarität = Negativ“
gewählt:
Zustand Ausgang
Zustand externes Gerät z.B. LED
deaktiviert
AUS
aktiviert
AN
Haben Sie im Menüpunkt „Ausgänge  Ausgangspolarität = Positiv“
gewählt:
Zustand Ausgang
Zustand externes Gerät z.B. LED
deaktiviert
AN
aktiviert
AUS
Wollen Sie mit dem Spannungspotential des Ausgangs ein externes Gerät
nur potentialmäßig ansteuern, verdrahten Sie den Ausgang wie im obigen
