Alfa Laval Micro
Installation, service och driftinstruktion
67
22 Tillval
Monteringsanvisningarna för tillvalen är beskrivna med avseende på montering i samband med installation av
värmecentralen. Om tillvalen ska monteras på en befintlig installation, ska värmecentralen göras spänningslös
samt stängas av och göras trycklös. Tillvalen ska monteras av en behörig tekniker.

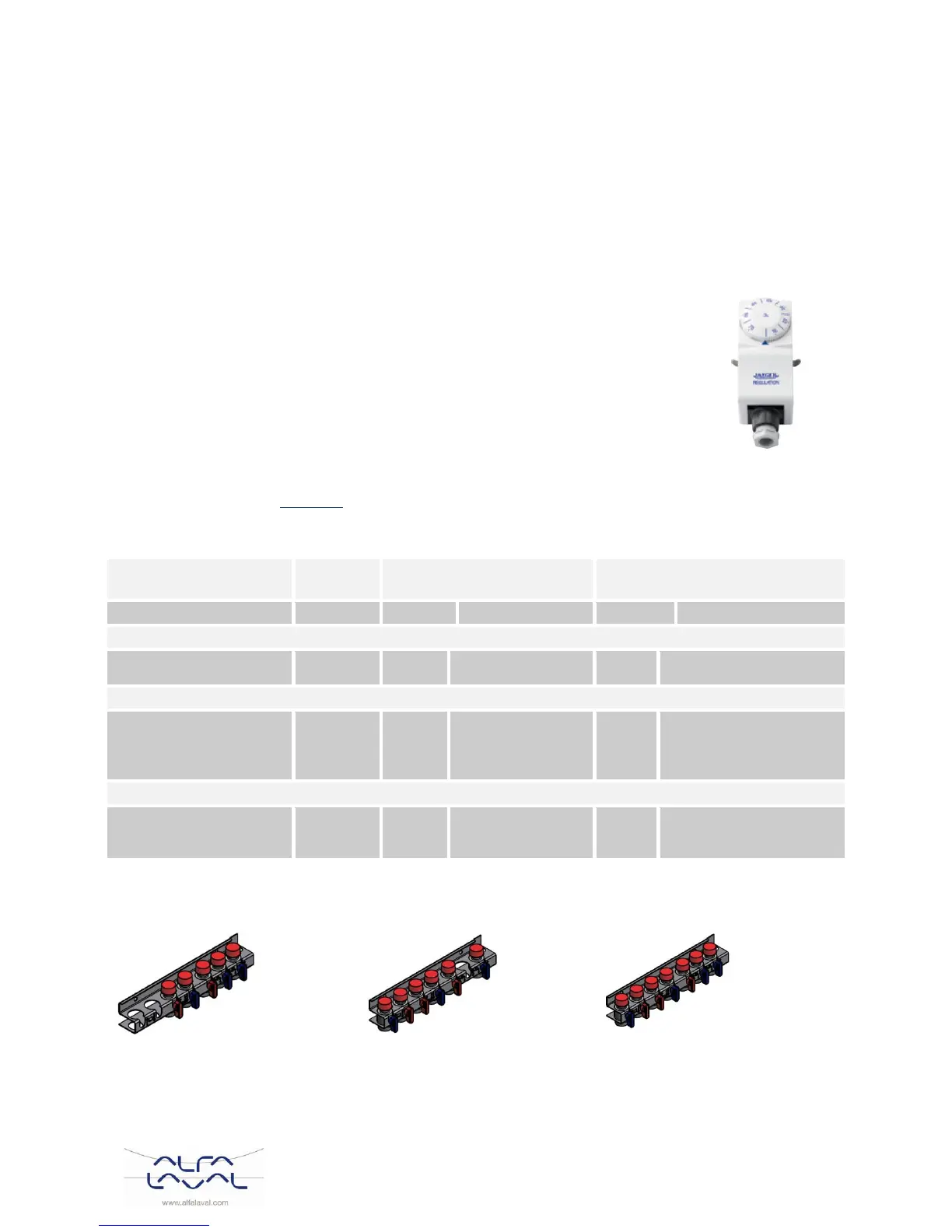

Golvvärmetermostat 22.1
Vid anslutning av värmesystem med enbart golvvärme ska värmecentralen utrustas med termostatskydd. Om
värmecentralen inte förses med denna termostat kan golvvärmesystemet samt golvkonstruktioner skadas
p.g.a. hög temperatur.
1. Gör centralen spänningslös, tabort spänningskabeln till cirkulationspumpen.
2. Montera den kapslade elboxen för golvvärmen.
Anslut den nya spänningskabeln från elboxen till cirkulationspumpen.
3. Anslut den gamla spänningskabeln till cirkulationspumpen mot den kapslade
elboxen, i avsedd anslutning.
4. Montera termostatenheten på värme framledning.
5. Ställ in önskad maxtemperatur för golvvärmesystemet.
6. Fäst elkablar med buntband. Det är viktigt att inte montera kablar på
värmerör och skarpa kanter.
Inställning av värmeregulator ska anpassas för golvvärmesystem. För instruktioner angående anpassning av
installatörsparametrar se kapitel 12.
Berörda parametrar och rekommenderade inställningsvärden för golvvärme:
Parameter
Parameter
nr.
Fabriksinställning
Alternativa inställningar
Display
Beskrivning
Display
Beskrivning
Kategori 1 parametrar - Programmerbar termostat inställningar
OTC värmekurva
15:OC
5
1 till 40
1 till 40, justerbar med
steg om 1
Kategori 2 parametrar – Systeminställningar (tryck PROGRAM för att nå denna kategori)
Pumpdifferens
3: Pd
0
Differens mellan
utomhustemperatur
och framlednings-
temperatur
0 till 20
0°C till 20°C med 1°C
steg.
Kategori 3 parametrar – Inställningar reglercentral (tryck PROGRAM för att nå denna kategori)
Maximum central värme
inställning
1:CH
45
90°C eller vad som
erhålles från
värmaren
40 till
90
40°C to 90°C, justerbar
med 1°C steg
Anslutningsskena 22.2
För att spara tid och effektivisera installationen, erbjuder Alfa Laval en anslutningsskena med
avstängningsventiler. Anslutningsskenan finns i tre olika modeller, med fem, sex eller sju avstängningsventiler.
Bild 60
Bild 61
Bild 62
1. Montera anslutningsskenan till anslutningspunkten. Dra med 45 Nm.
2. Montera och anslut värmecentralen till anslutningsskenan. Dra med 45 Nm.
Bild 59
