Alfa Laval Micro - Produktöversikt Micro RTC

Alfa Laval Micro
Installation, service och driftinstruktion
11

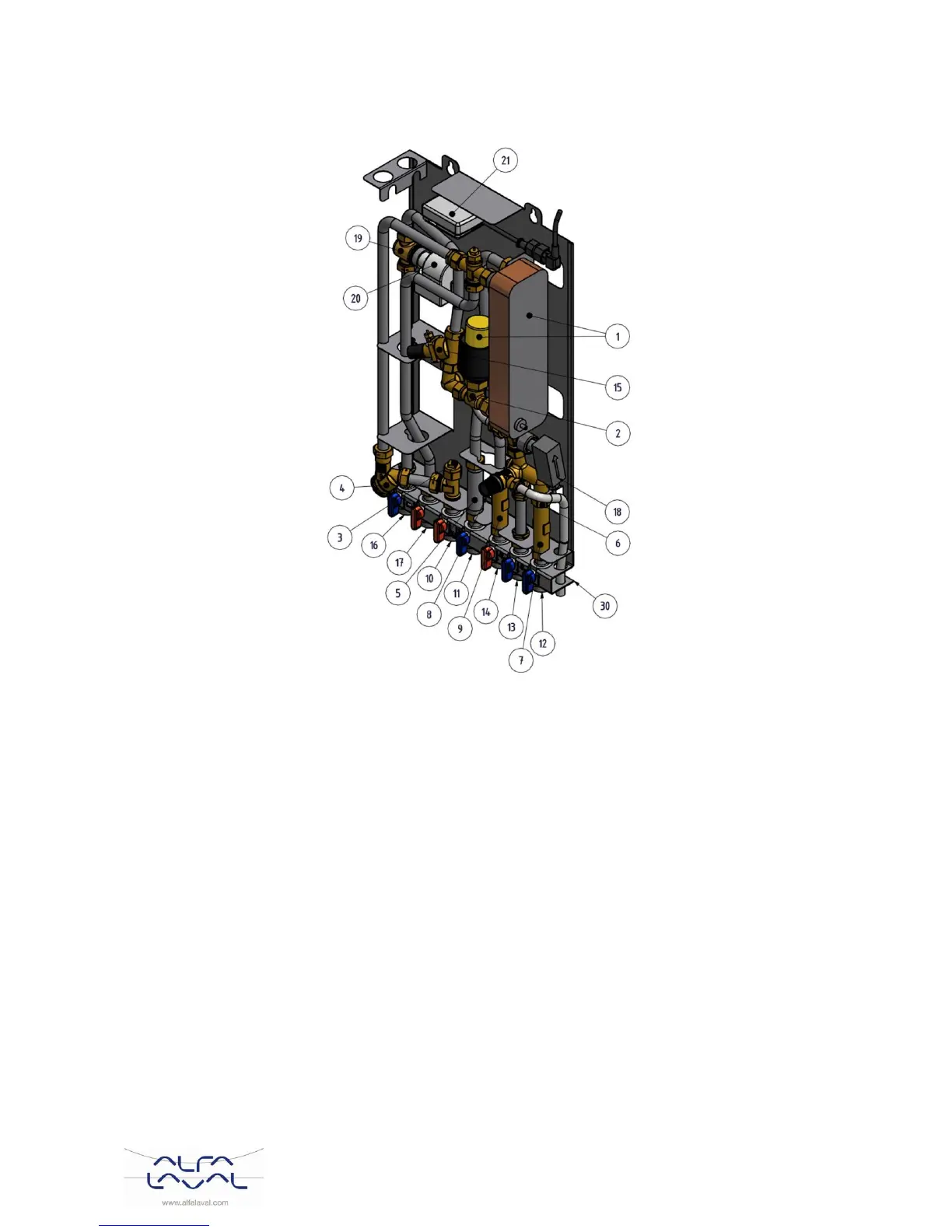

Produktöversikt Micro RTC 3.3
Bild 3
1
Värmeväxlare, inkl. utrustning för
temperaturreglering av varmvatten2
13
Kallvatten, utlopp
2
Reglerventil, varmvatten
14
Varmvatten
3
Anslutning för temperaturgivare, värmenätverk
tillopp
15
Differenstrycksregulator
4
Filter, värmenätverk
16
Värmekrets, retur
5
Passbit, energimätare
17
Värmekrets, tillopp
6
Backventil kallvatten
18
Flödesvakt
7
Passbit, kallvattenmätare
19
Styrventil, värmekrets
8
Säkerhetsventil tappvarmvatten
20
Ställdon, värmekrets
9
Passbit, varmvattenmätare
21
Kopplingsbox för el och givare, värmekrets
10
Värmenätverk, tillopp
22
Rumstermostat/ kontrollpanel
11
Värmenätverk, retur
30
Anslutningsskena med avstängningsventiler
(tillval)
12
Kallvatten, inlopp
