3.2 Présentation générale de Micro DPC

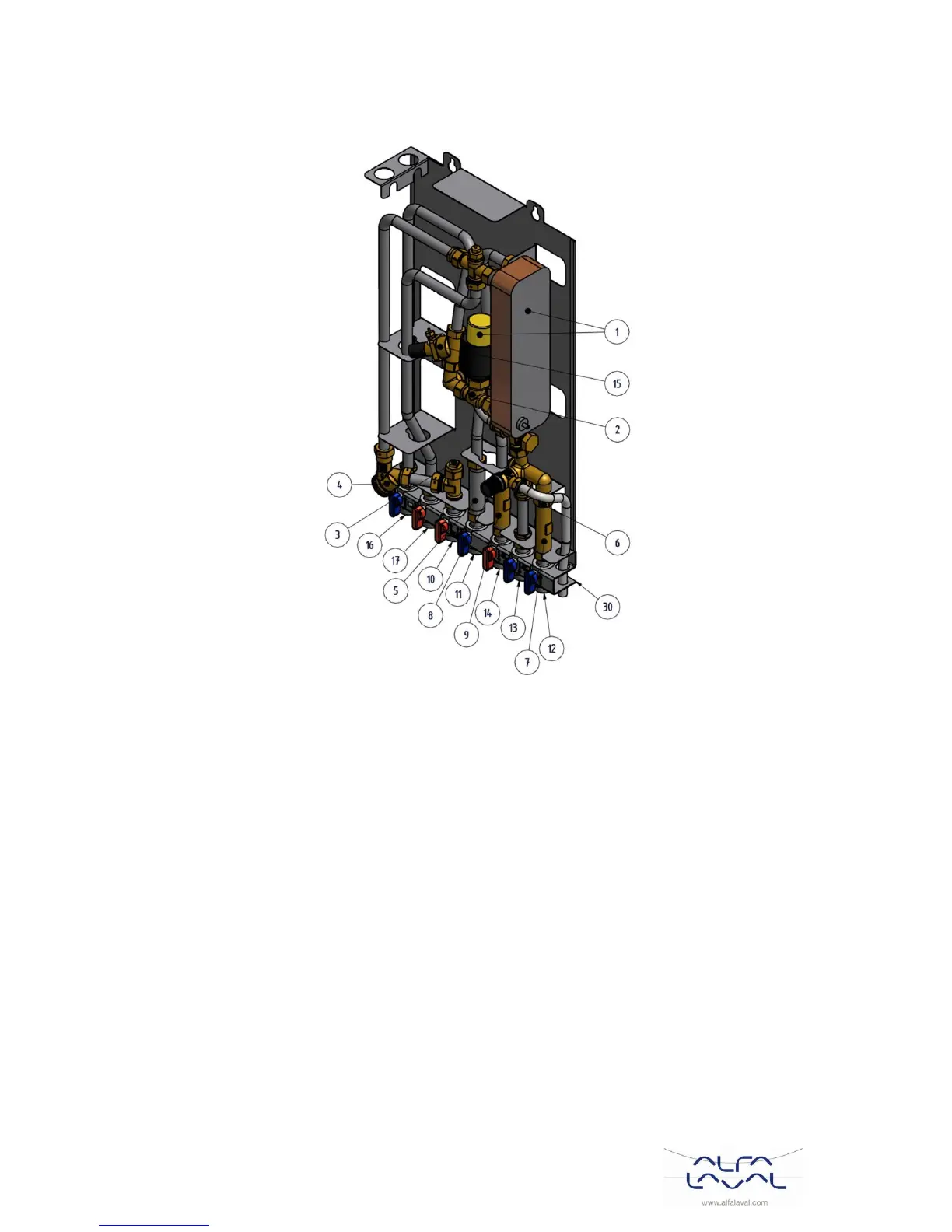

Figure 2
1
Échangeur de chaleur et régulateur de
température pour l'eau chaude sanitaire
10
Arrivée du réseau primaire de chauffage
2
Vanne de régulation pour l'eau chaude sanitaire
11
Retour réseau primaire de chauffage
3
Raccordement de la sonde de température,
entrée primaire du chauffage
12
Eau froide (EF)
4
Filtre pour le réseau primaire de chauffage
13
Sortie d'eau froide (EF)
5
Adaptateur de compteur d’énergie
14
Eau chaude sanitaire(ECS)
6
Clapet anti-retour pour l'eau froide
15
Régulateur de pression différentielle
7
Adaptateur pour compteur d'eau froide
16
Retour circuit de chauffage
8
Soupape de sûreté pour eau chaude sanitaire
17
Départ circuit de chauffage
9
Adaptateur pour compteur d'eau chaude sanitaire
30
Barrette de prémontage, comprenant les
vannes d'arrêt (en option)
