Alfa Laval Micro - Productoverzicht Micro DPC

Alfa Laval Micro
Instructies voor installatie, onderhoud en bediening
10

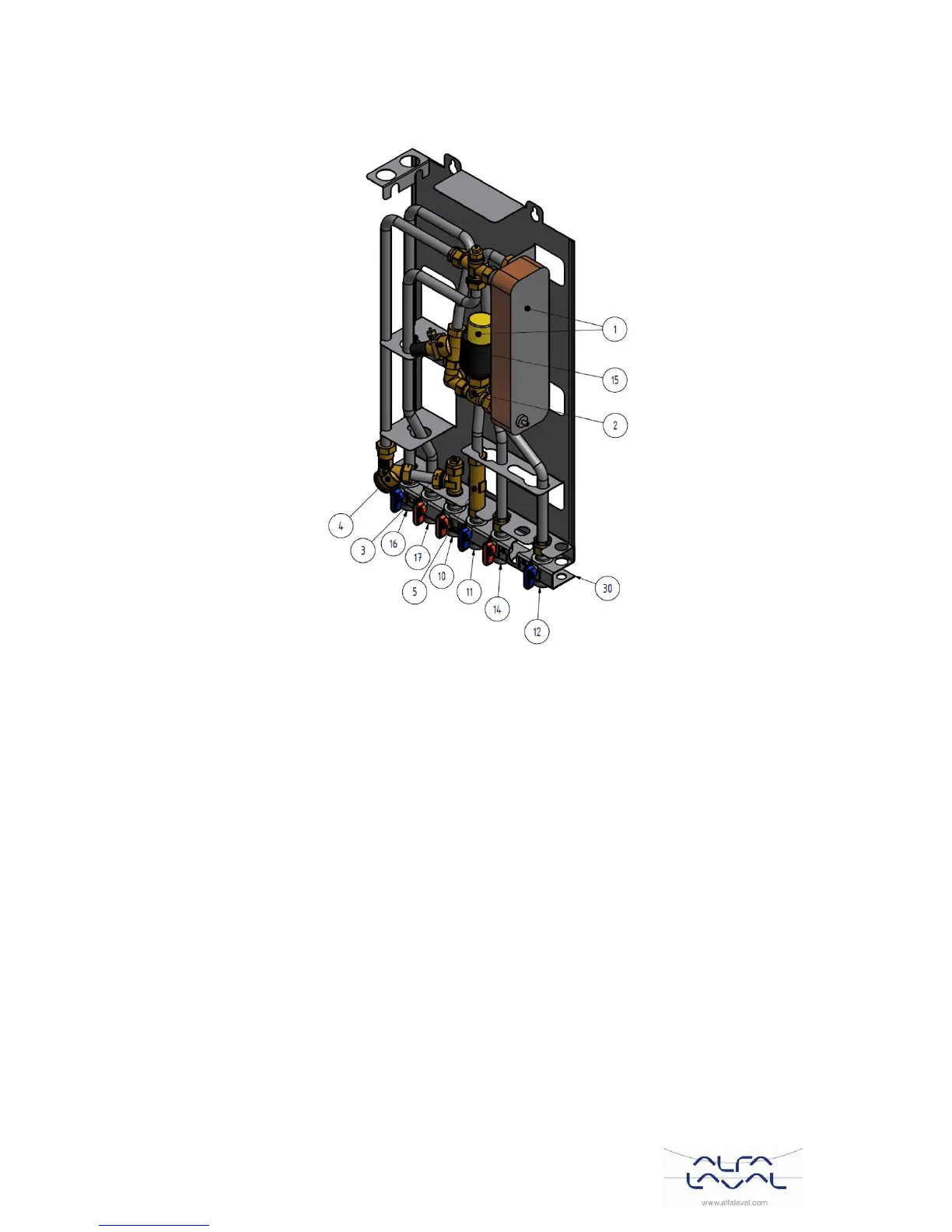

3.2 Productoverzicht Micro DPC
Afbeelding 2
1
Warmtewisselaar en temperatuurregelaar voor
warm water
12
Koud water (kw)
2
Regelklep voor warm water
14
Warm water (ww)
3
Temperatuursensoraansluiting, verwarmingsnet
toevoer
15
Besturing differentieeldruk
4
Filter voor verwarmingsmedium
16
Verwarmingscircuit, terugvoer
5
Adapter voor energiemeter
17
Verwarmingscircuit, toevoer
10
Verwarmingsnet, toevoer
30
Aansluitblok inclusief afsluitkleppen (optie)
11
Verwarmingsnet, retour
