Alfa Laval Micro - Produktöversikt Micro STC

Alfa Laval Micro
Installation, service och driftinstruktion
12

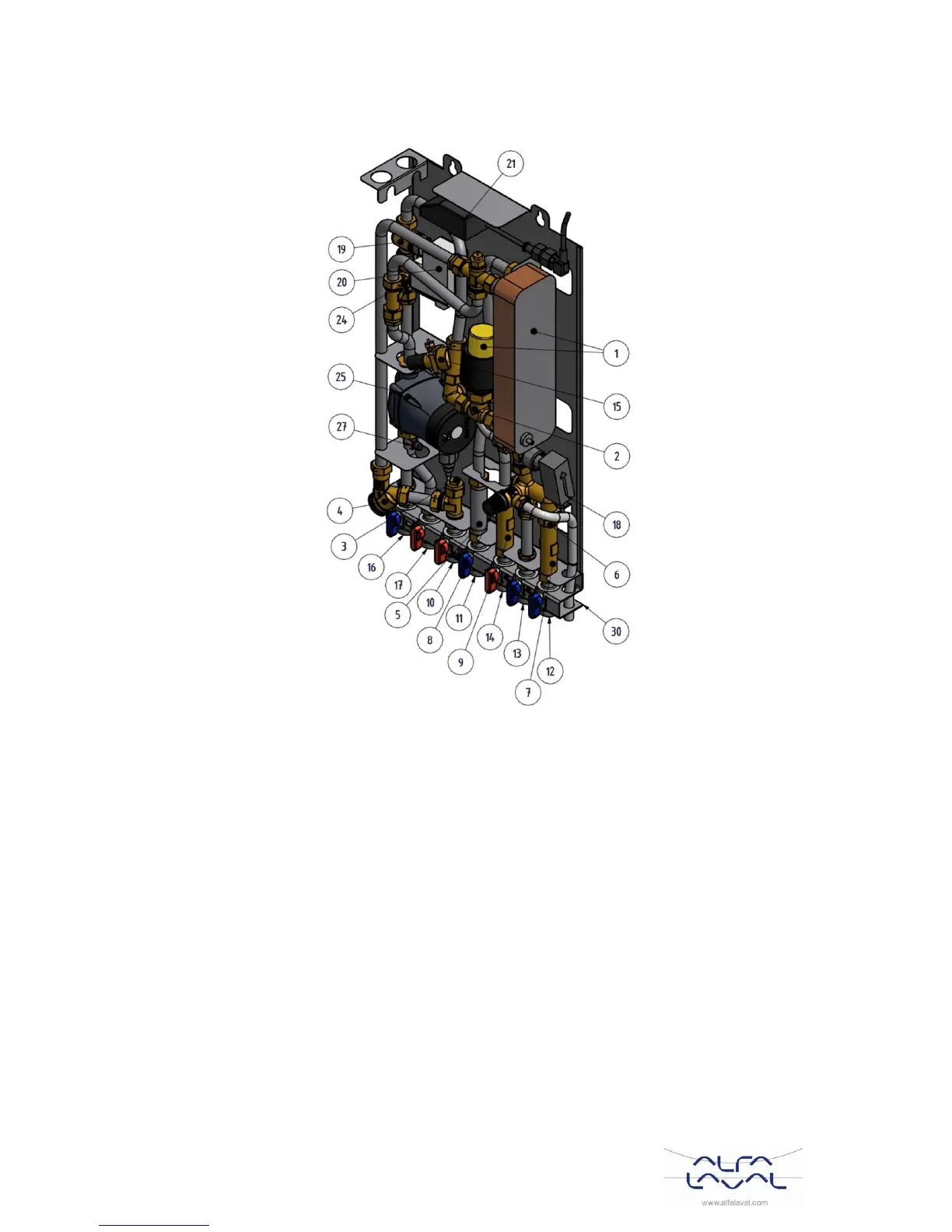

Produktöversikt Micro STC 3.4
Bild 4
1
Värmeväxlare, inkl. utrustning för
temperaturreglering av varmvatten2
15
Differenstrycksregulator
2
Reglerventil, varmvatten
16
Värmekrets, retur
3
Anslutning för temperaturgivare, värmenätverk
tillopp
17
Värmekrets, tillopp
4
Filter, värmenätverk
18
Flödesvakt
5
Passbit, energimätare
19
Styrventil, värmekrets
6
Backventil kallvatten
20
Ställdon, värmekrets
7
Passbit, kallvattenmätare
21
Kopplingsbox för el och givare, värmekrets
8
Säkerhetsventil tappvarmvatten
22
Rumstermostat/ kontrollpanel
9
Passbit, varmvattenmätare
23
Utegivare(tillval)
10
Värmenätverk, tillopp
24
Backventil, värmekrets
11
Värmenätverk, retur
25
Cirkulationspump, värmekrets
12
Kallvatten, inlopp
26
Golvvärmetermostat (tillval)
13
Kallvatten, utlopp
27
Framledningstemperaturgivare, värmekrets
14
Varmvatten
30
Anslutningsskena med avstängningsventiler
(tillval)
