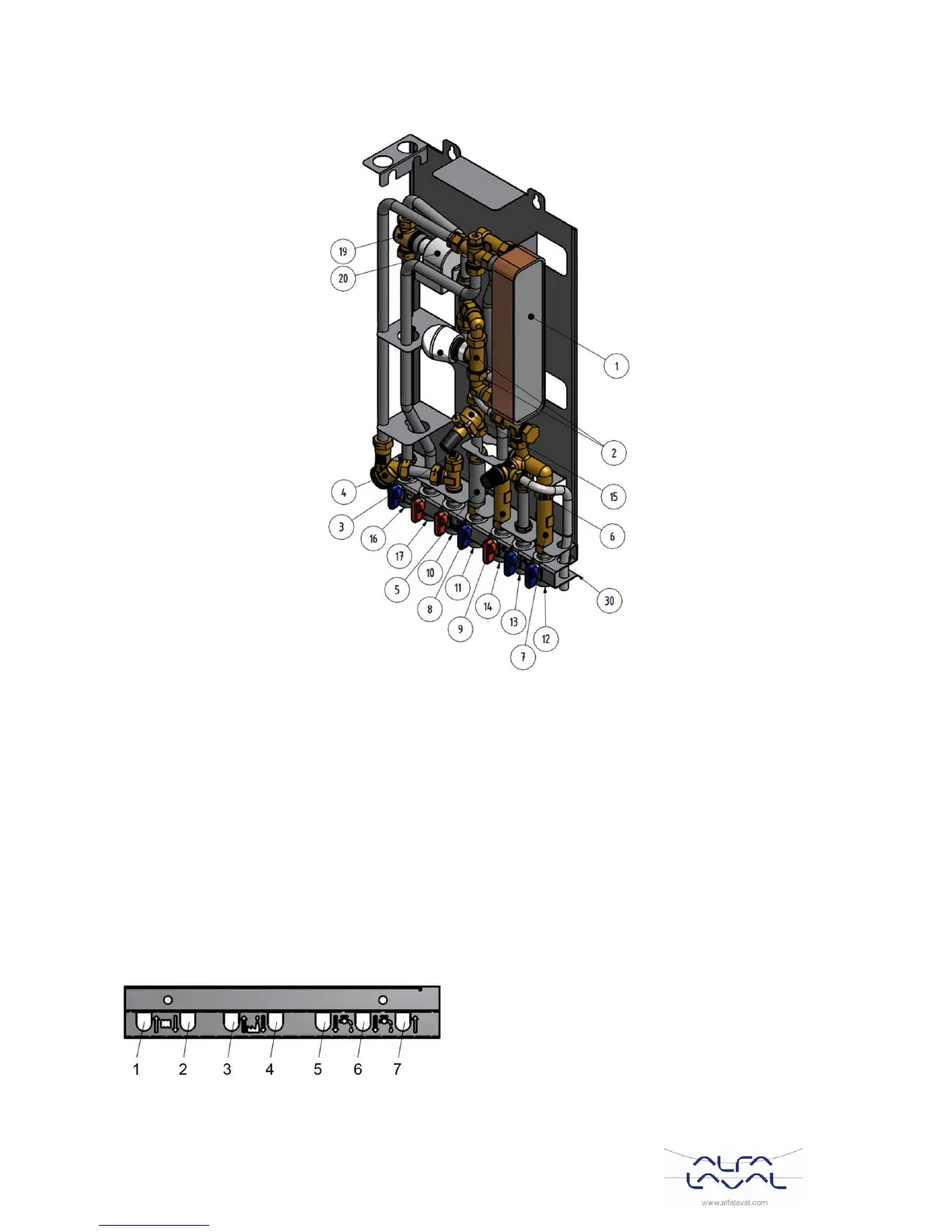

3.6 Productoverzicht Micro HTC
Afbeelding 6
1
Warmtewisselaar en temperatuurregelaar voor
warm water
11
Verwarmingsnet, retour
2
Regelklep voor warm water
12
Koud water (kw)
3
Temperatuursensoraansluiting,
verwarmingsnettoevoer
13
Uitlaat koud water (kw)
4
Filter voor verwarmingsmedium
14
Warm water (ww)
5
Adapter voor energiemeter
15
Besturing differentieeldruk
6
Terugslagklep voor koud water
16
Verwarmingscircuit, terugvoer
7
Adapter voor koudwater-debietmeter
17
Verwarmingscircuit, toevoer
8
Veiligheidsklep voor warm water binnen
19
Regelklep, verwarmingscircuit
9
Adapter voor warmwater-debietmeter
20
Servomotor, verwarmingscircuit
10
Verwarmingsnet, toevoer
30
Aansluitblok inclusief afsluitkleppen (optie)
3.7 Symbolen op het aansluitblok
Het aansluitblok heeft symbolen die aangeven welke toevoer- en retourleiding moet worden aangesloten op de
verschillende aansluitpunten.
Afbeelding 7
1
Verwarmingscircuit, terugvoer
2
Verwarmingscircuit, toevoer
3
Verwarmingsnet, toevoer
4
Verwarmingsnet, retour
5
Warm water (ww)
6
Uitlaat koud water (kw)
7
Koud water (kw)
