Alfa Laval Micro - 3 Allmänt; Produktöversikt Aquamicro

Alfa Laval Micro
Installation, service och driftinstruktion
9
3 Allmänt
OBS! Produktöversikts bilderna visar inte den isolerade ramen.

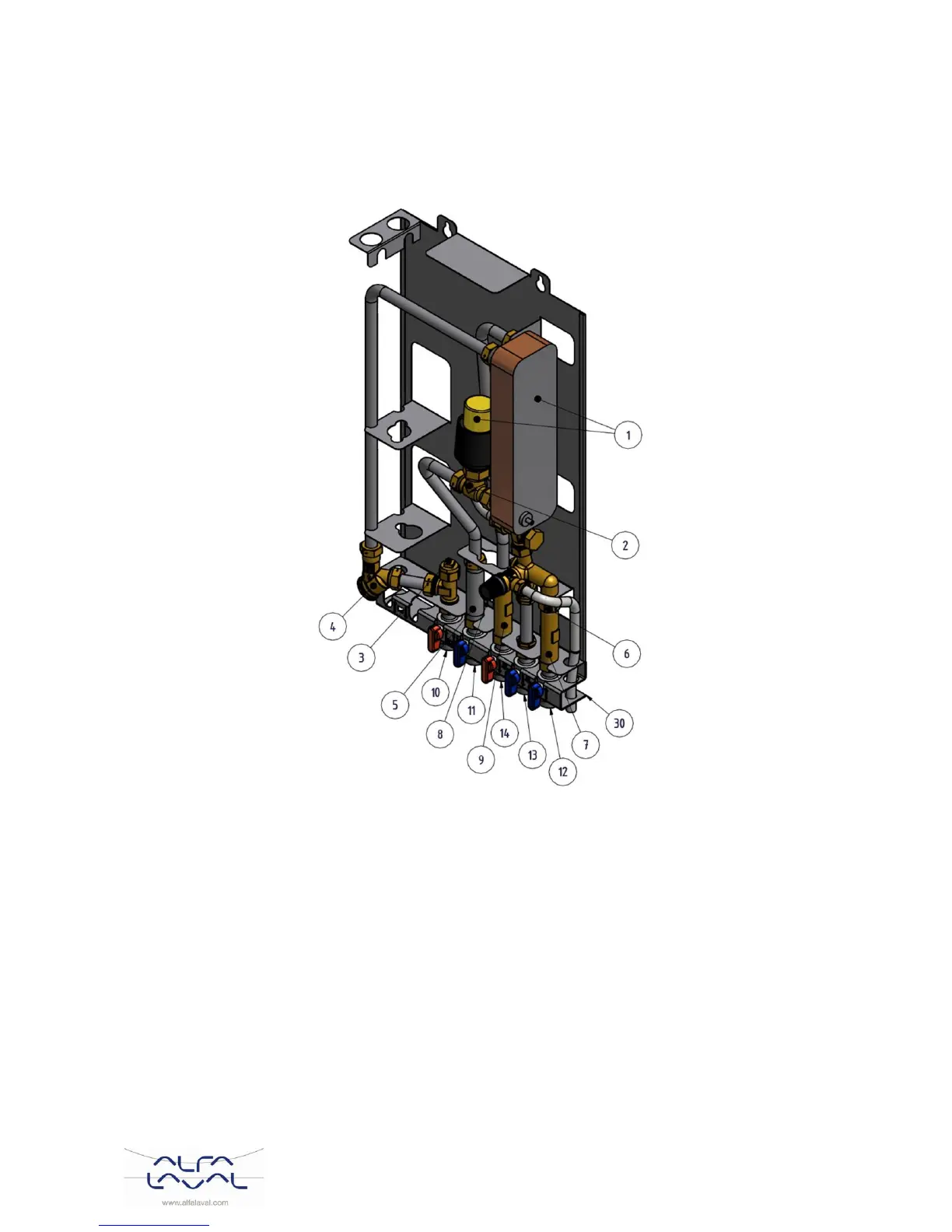

Produktöversikt AquaMicro 3.1
Bild 1
1
Värmeväxlare, inkl. utrustning för
temperaturreglering av varmvatten2
9
Passbit, varmvattenmätare
2
Reglerventil, varmvatten
10
Värmenätverk, tillopp
3
Anslutning för temperaturgivare, värmenätverk
tillopp
11
Värmenätverk, retur
4
Filter, värmenätverk
12
Kallvatten, inlopp
5
Passbit, energimätare
13
Kallvatten, utlopp
6
Backventil kallvatten
14
Varmvatten
7
Passbit, kallvattenmätare
30
Anslutningsskena med avstängningsventiler
(tillval)
8
Säkerhetsventil tappvarmvatten
