Alfa Laval Micro - Présentation Générale de Micro STC

Alfa Laval Micro
Consignes d'installation, d'entretien et d'exploitation
12

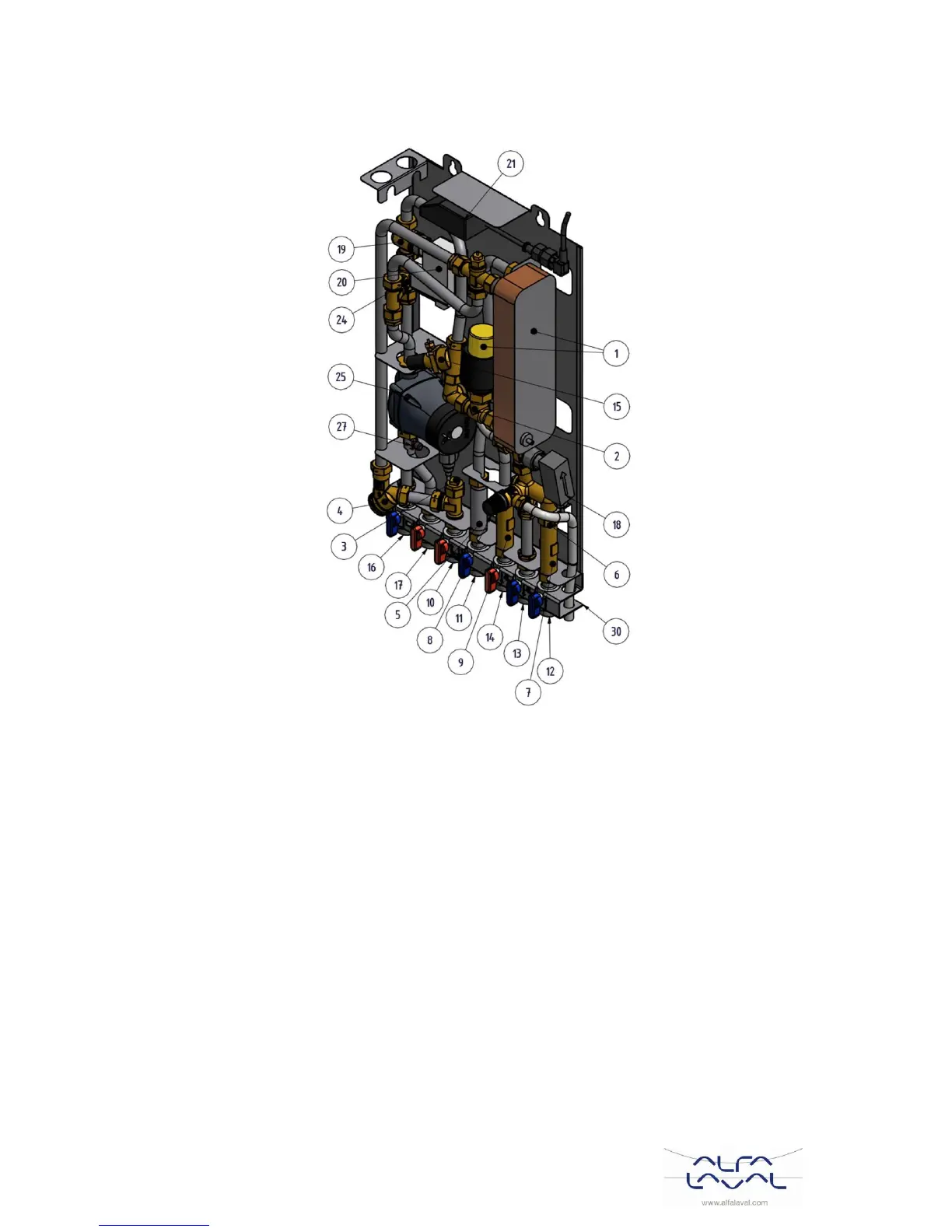

3.4 Présentation générale de Micro STC
Figure 4
1
Échangeur de chaleur et régulateur de
température pour l'eau chaude sanitaire
15
Régulateur de pression différentielle
2
Vanne de régulation pour l'eau chaude sanitaire
16
Retour circuit de chauffage
3
Raccordement de la sonde de température,
sortie circuit de chauffage
17
Départ circuit de chauffage
4
Filtre pour le réseau primaire de chauffage
18
Contrôleur de débit pour Eau chaude
Sanitaire (en option)
5
Adaptateur de compteur d’énergie
19
Vanne de régulation, circuit de chauffage
6
Clapet anti-retour pour l'eau froide
20
Servomoteur, circuit de chauffage
7
Adaptateur pour compteur d'eau froide
21
Boîtier de raccordement pour alimentation
électrique et sondes, circuit de chauffage
8
Soupape de sûreté pour eau chaude sanitaire
22
Sonde d’ambiance
9
Adaptateur pour compteur d'eau chaude sanitaire
23
Sonde de température extérieure
10
Arrivée du réseau primaire de chauffage
24
Clapet anti-retour pour le circuit de
chauffage
11
Retour réseau primaire de chauffage
25
Pompe de circulation, circuit de chauffage
12
Eau froide (EF)
26
Aquastat limiteur pour plancher chauffant
(en option)
13
Sortie d'eau froide (EF)
27
Sonde de température départ circuit de
chauffage
14
Eau chaude sanitaire(ECS)
30
Barrette de prémontage, comprenant les
vannes d'arrêt (en option)
