Alfa Laval Micro - Produktöversikt Micro STC2

Alfa Laval Micro
Installation, service och driftinstruktion
13

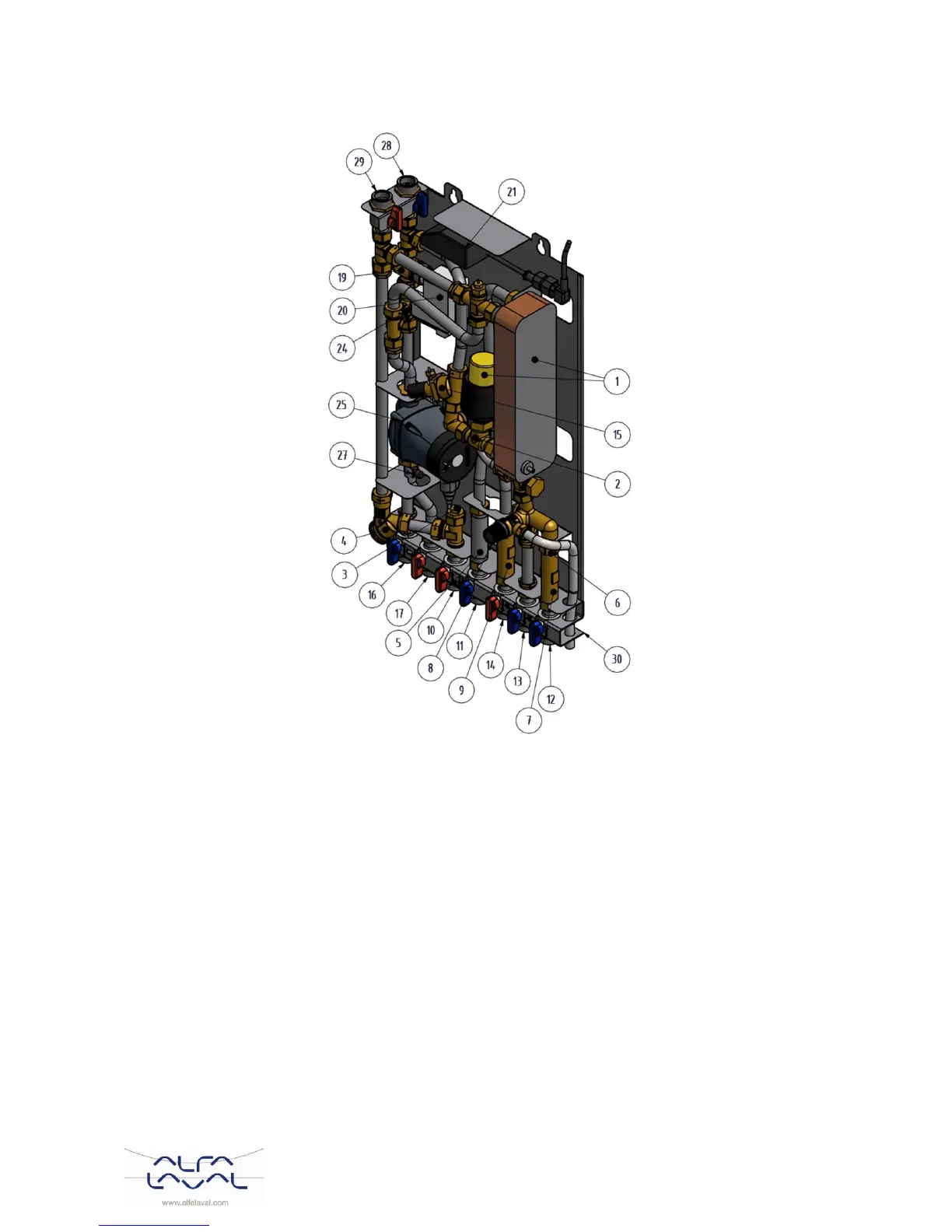

Produktöversikt Micro STC2 3.5
Bild 5
1
Värmeväxlare, inkl. utrustning för
temperaturreglering av varmvatten2
16
Värmekrets, retur
2
Reglerventil, varmvatten
17
Värmekrets, tillopp
3
Anslutning för temperaturgivare, värmenätverk
tillopp
19
Styrventil, värmekrets
4
Filter, värmenätverk
20
Ställdon, värmekrets
5
Passbit, energimätare
21
Kopplingsbox för el och givare, värmekrets
6
Backventil kallvatten
22
Rumstermostat/ kontrollpanel
7
Passbit, kallvattenmätare
23
Utegivare(tillval)
8
Säkerhetsventil tappvarmvatten
24
Backventil, värmekrets
9
Passbit, varmvattenmätare
25
Cirkulationspump, värmekrets
10
Värmenätverk, tillopp
26
Golvvärmetermostat (tillval)
11
Värmenätverk, retur
27
Framledningstemperaturgivare, värmekrets
12
Kallvatten, inlopp
28
Värmekrets 2, retur
13
Kallvatten, utlopp
29
Värmekrets 2, tillopp
14
Varmvatten
30
Anslutningsskena med avstängningsventiler
(tillval)
15
Differenstrycksregulator
