Alfa Laval Micro
Consignes d'installation, d'entretien et d'exploitation
9
3 Présentation générale
Remarque : Les images des équipements les montrent sans l'isolation.
3.1 Présentation générale d’AquaMicro

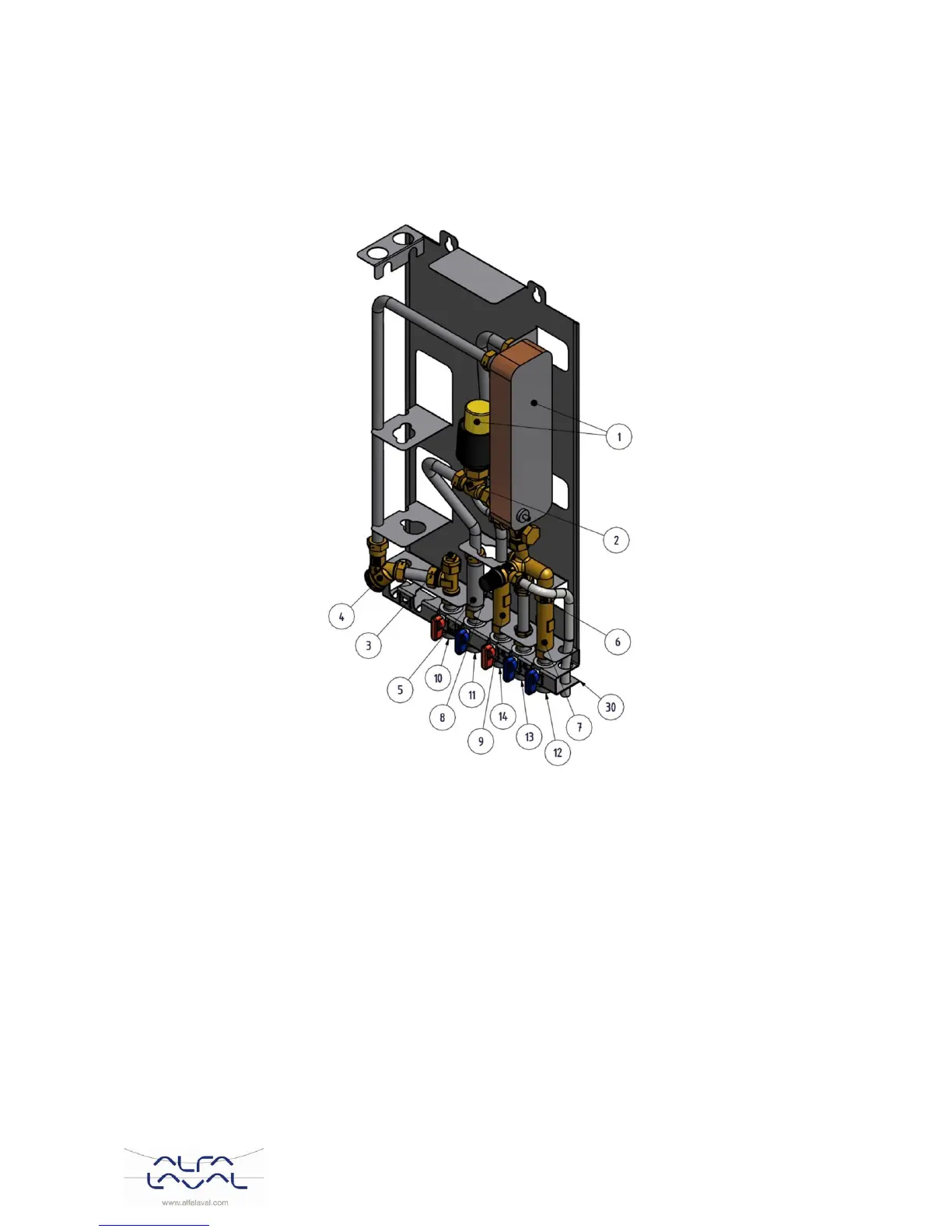

Figure 1
1
Échangeur de chaleur et régulateur de
température pour l'eau chaude sanitaire
9
Adaptateur pour compteur d'eau chaude
sanitaire
2
Vanne de régulation pour l'eau chaude sanitaire
10
Arrivée du réseau primaire de chauffage
3
Raccordement de la sonde de température,
sortie circuit de chauffage
11
Retour réseau primaire de chauffage
4
Filtre pour le réseau primaire de chauffage
12
Eau froide (EF)
5
Adaptateur de compteur d’énergie
13
Sortie d'eau froide (EF)
6
Clapet anti-retour pour l'eau froide
14
Eau chaude sanitaire(ECS)
7
Adaptateur pour compteur d'eau froide
30
Barrette de prémontage, comprenant les
vannes d'arrêt (en option)
8
Soupape de sûreté pour eau chaude sanitaire
