Alfa Laval Micro
Installation, service och driftinstruktion
14

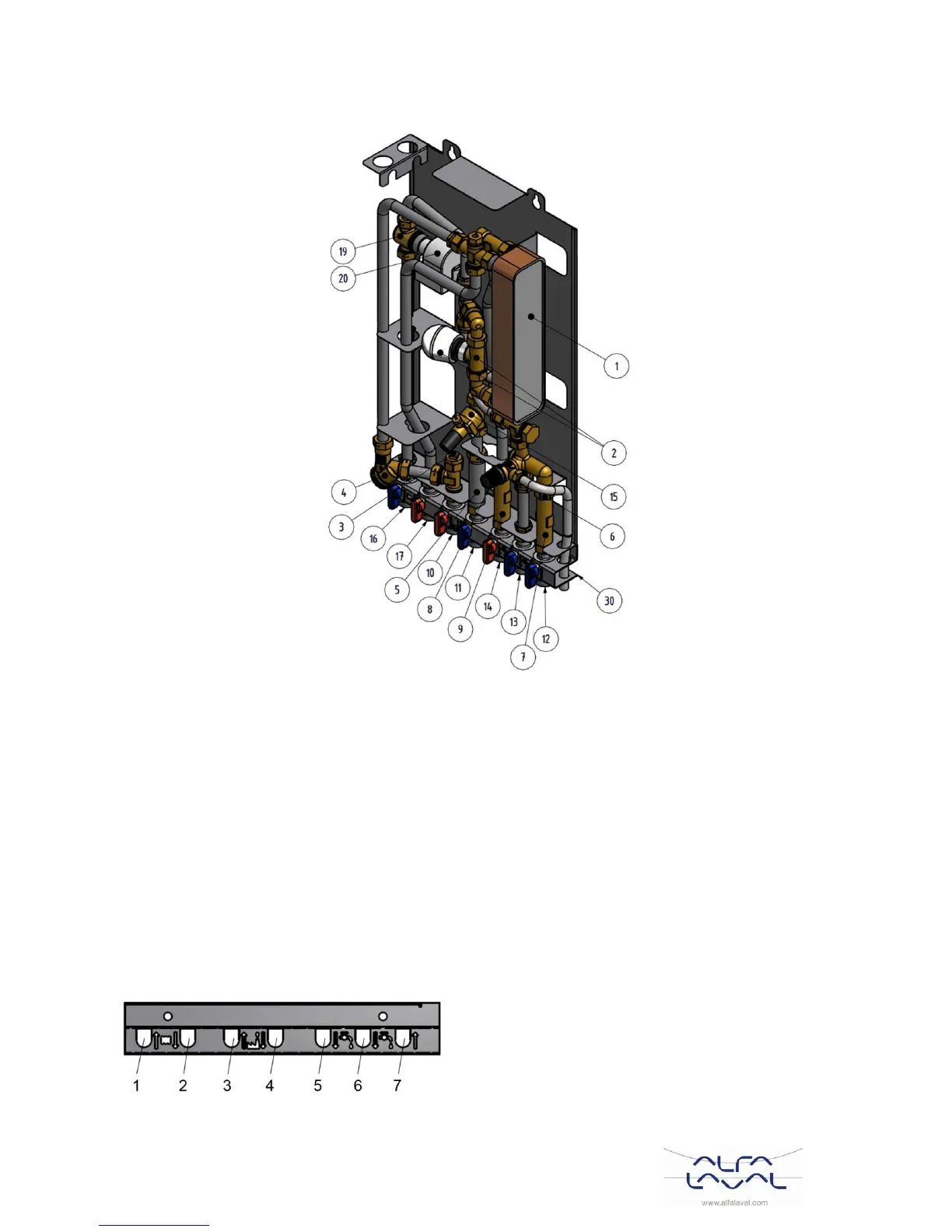

Produktöversikt Micro HTC 3.6
Bild 6
1
Värmeväxlare, inkl. utrustning för
temperaturreglering av varmvatten2
11
Värmenätverk, retur
2
Reglerventil, varmvatten
12
Kallvatten, inlopp
3
Anslutning för temperaturgivare, värmenätverk
tillopp
13
Kallvatten, utlopp
4
Filter, värmenätverk
14
Varmvatten
5
Passbit, energimätare
15
Differenstrycksregulator
6
Backventil kallvatten
16
Värmekrets, retur
7
Passbit, kallvattenmätare
17
Värmekrets, tillopp
8
Säkerhetsventil tappvarmvatten
19
Styrventil, värmekrets
9
Passbit, varmvattenmätare
20
Ställdon, värmekrets
10
Värmenätverk, tillopp
30
Anslutningsskena med avstängningsventiler
(tillval)
Symboler på anslutningsskenan 3.7
Anslutningsskenan har symboler som visar vilket tillopps eller retur rör som ska anslutas till vilken
anslutningspunkt.
Bild 7
1
Värmekrets, retur
2
Värmekrets, tillopp
3
Värmenätverk, tillopp
4
Värmenätverk, retur
5
Varmvatten
6
Kallvatten, utlopp
7
Kallvatten, inlopp
