Alfa Laval Micro - Productoverzicht Micro STC

Alfa Laval Micro
Instructies voor installatie, onderhoud en bediening
12

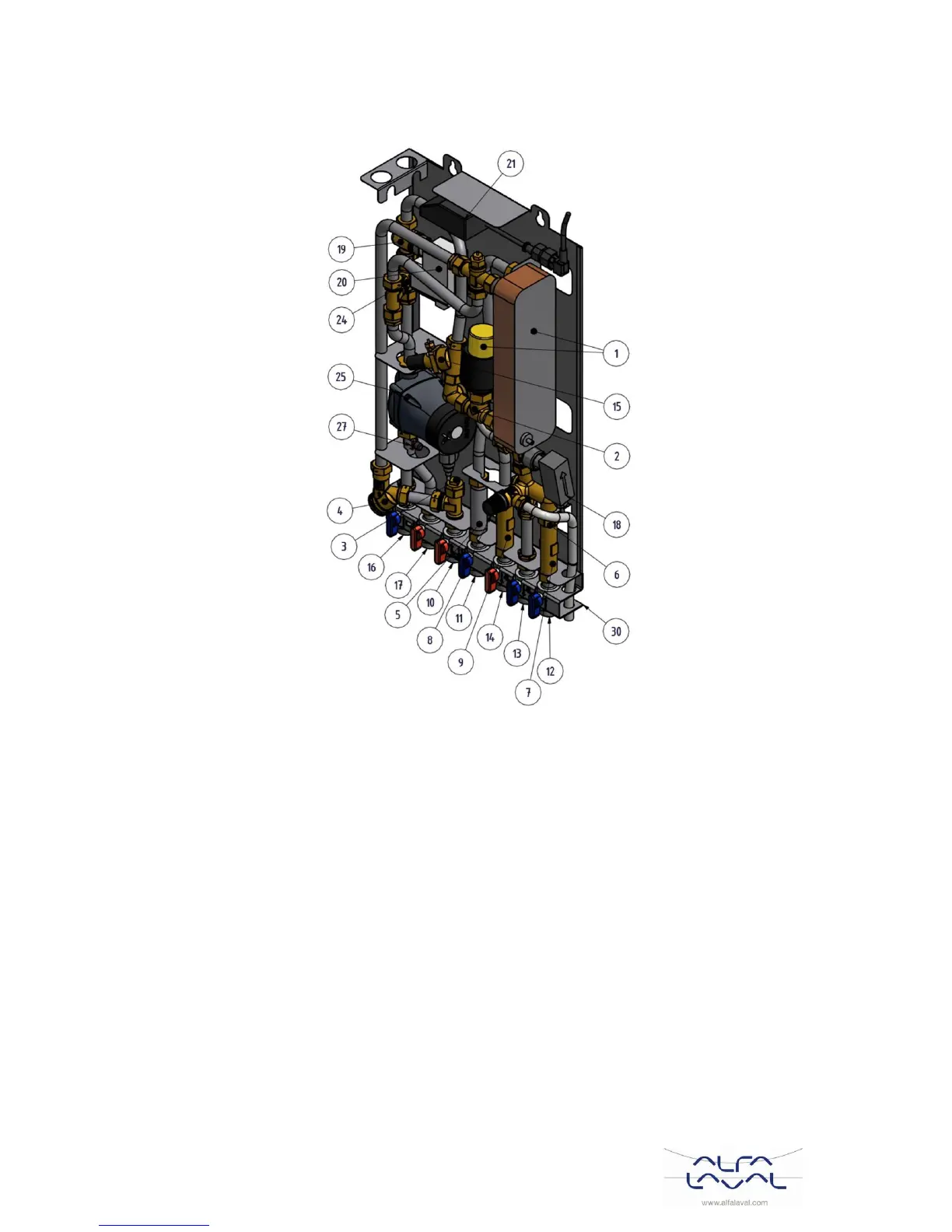

3.4 Productoverzicht Micro STC
Afbeelding 4
1
Warmtewisselaar en temperatuurregelaar voor
warm water
15
Besturing differentieeldruk
2
Regelklep voor warm water
16
Verwarmingscircuit, terugvoer
3
Temperatuursensoraansluiting,
verwarmingsnettoevoer
17
Verwarmingscircuit, toevoer
4
Filter voor verwarmingsmedium
18
Stromingschakelaar voor huishoudelijk warm
water (optie)
5
Adapter voor energiemeter
19
Regelklep, verwarmingscircuit
6
Terugslagklep voor koud water
20
Servomotor, verwarmingscircuit
7
Adapter voor koudwater-debietmeter
21
Aansluitdoos voor netvoeding en sensors,
verwarmingscircuit
8
Veiligheidsklep voor warm water binnen
22
Kamerthermostaat/bedieningspaneel
9
Adapter voor warmwater-debietmeter
23
Sensor buitentemperatuur (optie)
10
Verwarmingsnet, toevoer
24
Terugslagklep voor verwarmingscircuit
11
Verwarmingsnet, retour
25
Circulatiepomp, verwarmingscircuit
12
Koud water (kw)
26
Thermostaat vloerverwarming (optie)
13
Uitlaat koud water (kw)
27
Toevoer temperatuursensor,
verwarmingscircuit
14
Warm water (ww)
30
Aansluitblok inclusief afsluitkleppen (optie)
